Conector Local-
Net Para a opção LocalNet, está disponível um conector de 10 pinos normalizado. É
possível ligar um sistema de visualização remota ou uma placa de relé ao conector
LocalNet.
Opção de imobi-
lizador do veícu-
lo A opção de imobilizador do veículo pode ser utilizada para comandar equipamento de
protecção, que executa uma determinada acção enquanto o carregador estiver ligado.
A opção de imobilizador do veículo pode ser fornecida com 1 ou 2 pinos.
Importante! Enquanto o carregador estiver ligado à rede, os contactos 1/3 estão fechados.
Importante! Enquanto o carregador estiver ligado à rede, os contactos 1/2 e 4/5 estão
fechados.
Importante! A opção „Imobilizador do veículo de 2 pinos com contacto de permutação“
não pode nunca ser utilizada em dois circuitos diferentes.

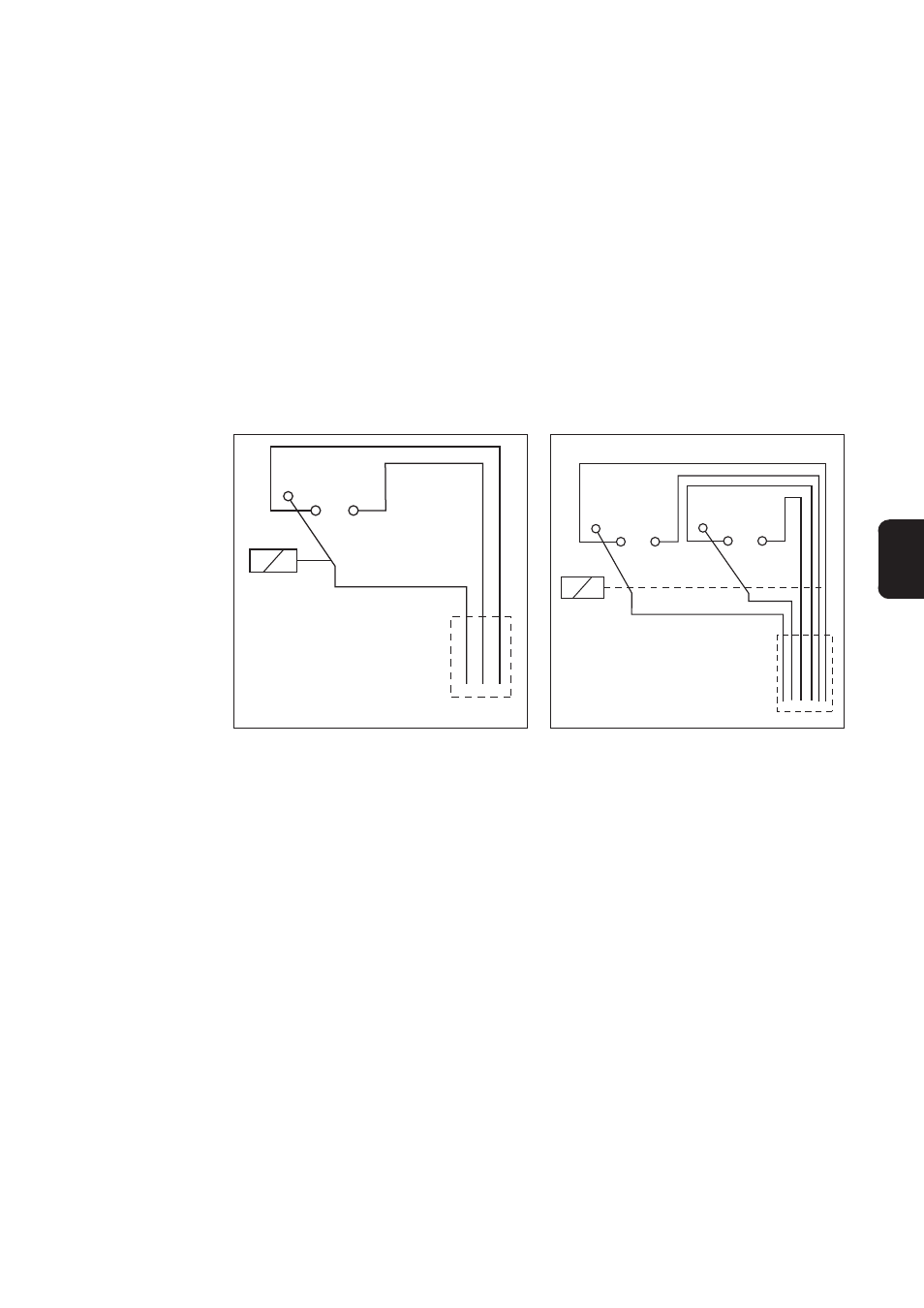

Fig.8 Esquema de ligação do imobilizador do
veículo de 1 pino Fig.9 Esquema de ligação do imobilizador do
veículo de 2 pinos
1
2 3
(A)
* 50 V/8 A DC
(A)
1
2 3
4
5 6
* 50 V/8 A DC
(A) Circuitos de comando do imobilizador do veículo
* Carga máx. do contacto
