3
FI

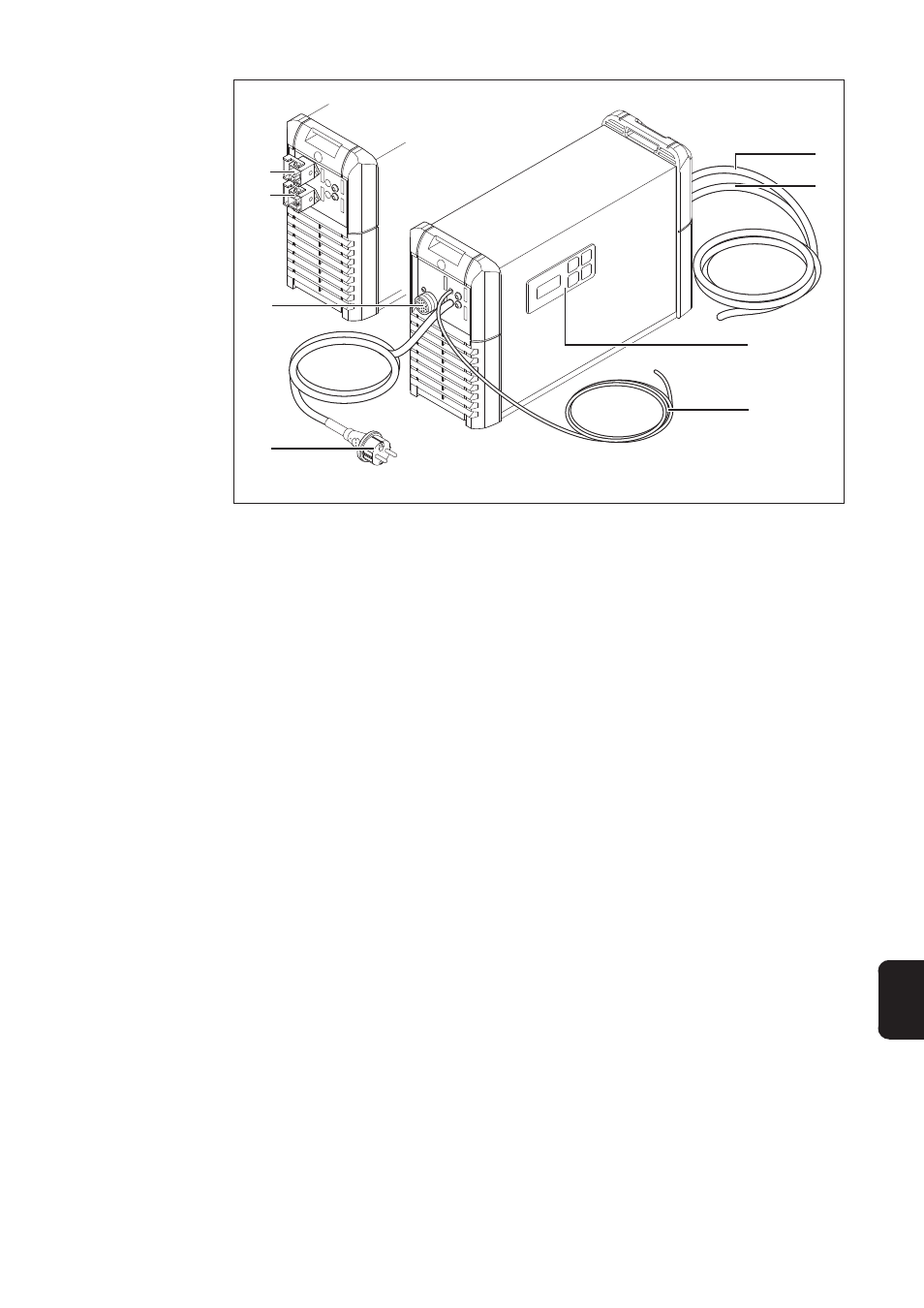

Abb.1 Bedienpanel und Anschlüsse an der Vorderseite
(4)
(1)
(3)
Käyttöosat ja
liitännät
(1) Verkkokaapeli ja -pistoke
(2) LocalNet-liitäntäpistoke lisävarusteena saatavaa etänäyttöä käytettäessä
(3) (-) Latausjohto
(4) (+) Latausjohto
(5) Ohjauspaneeli, jossa yhdysrakenteinen näyttö ja kalvonäppäimistö
(6) Ohjausjohdot lisävarusteena saatavaa ajonestoa varten
(X6)6-napainen liitäntäpistoke lisävarusteena
- paineanturin elektrolyyttikierto
- lisävaruste potentiaalivapaa koontivirhe
- ulkoinen pysäytys
(X7) 5-napainen liitäntäpistoke lisävarusteena
- Aquamatic / latauksen loppu / koontivirhe
- virtalähteen elektrolyyttikierto
(5)
(2)
(X6)
(X7)
(6)
