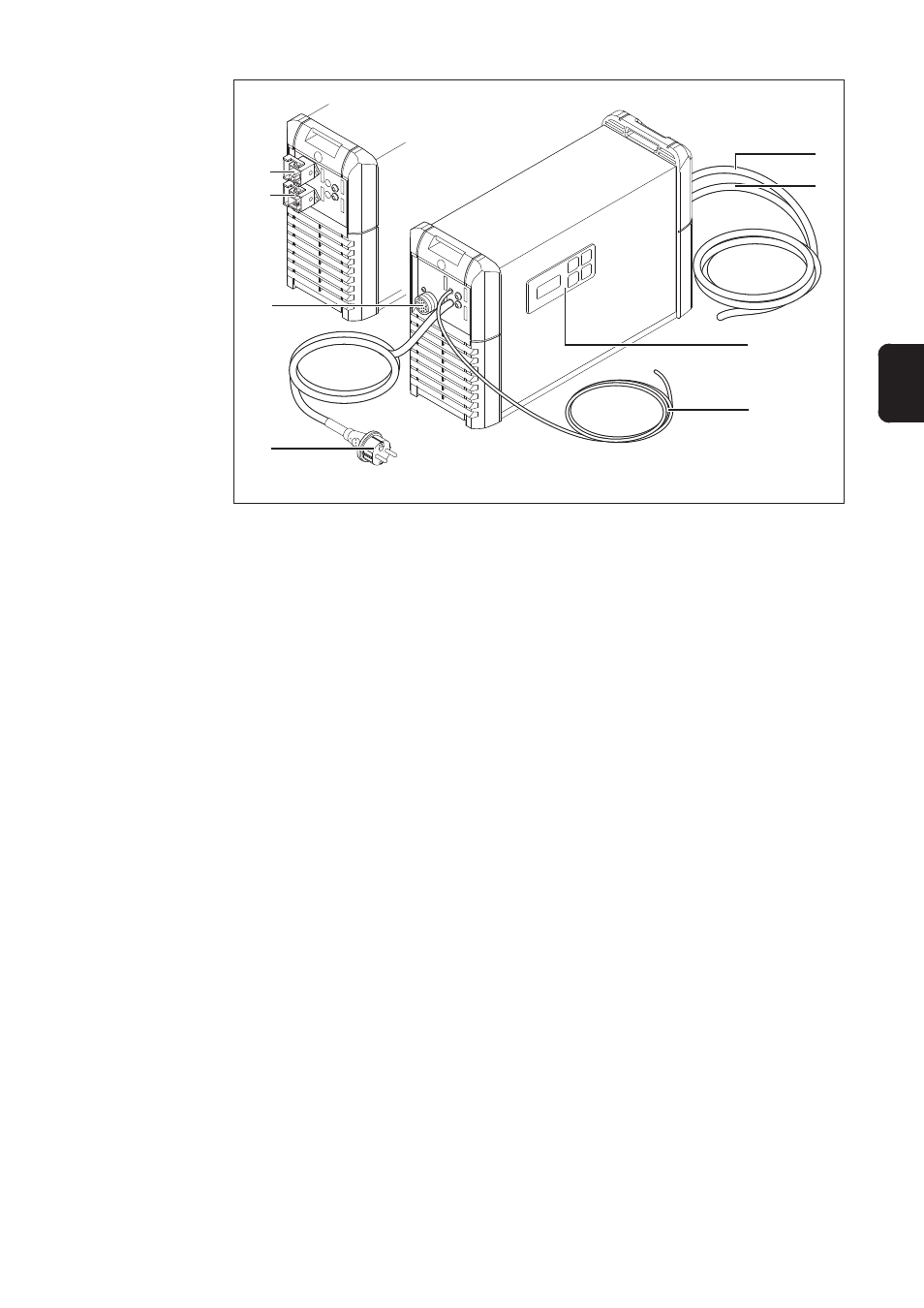

Abb.1 Bedienpanel und Anschlüsse an der Vorderseite
(4)
(1)
(3)
Elementi di
comando e
collegamenti
(1) Cavo e spina di rete
(2) Attacco LocalNet per opzione indicatore a distanza
(3) Connettore di carica (-)
(4) Connettore di carica (+)
(5) Pannello multifunzione con display integrato e tastiera a membrana
(6) Linee di controllo per opzione protezione contro l’avviamento
(X6)Attacco a 6 poli per opzione
- Trasmettitore di pressione circolazione elettrolita
- Opzione Errore conosciuto Potenziale zero
- Arresto esterno
(X7) Attacco a 5 poli per opzione
- Aquamatic / Fine carica / Errore conosciuto
- Alimentazione elettrica circolazione elettrolita
(5)
(2)
(X6)
(X7)
(6)
