3
PT

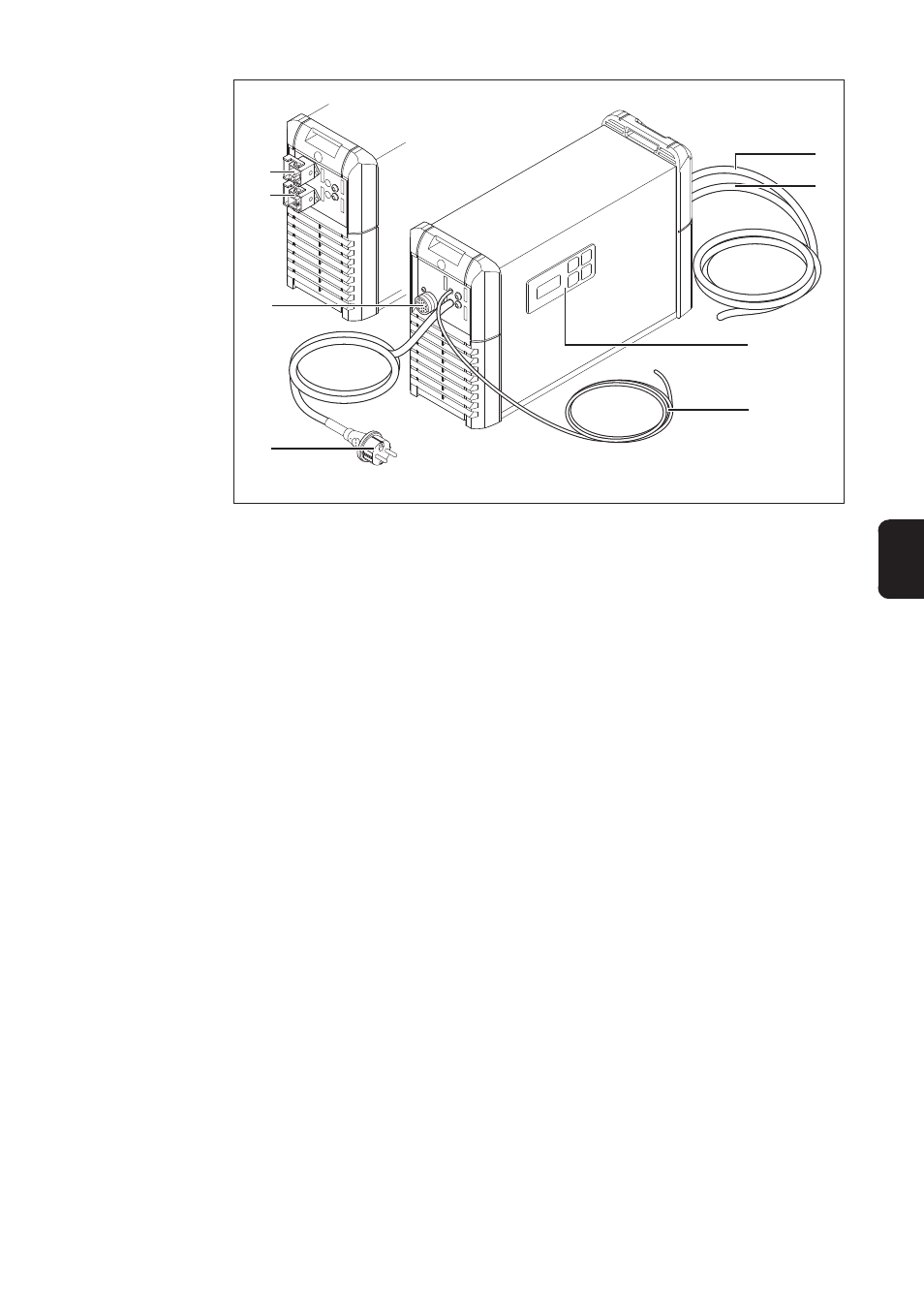

Abb.1 Bedienpanel und Anschlüsse an der Vorderseite
(4)
(1)
(3)
Elementos do
manuseio e
conexões
(1) Cabo de rede elétrica / plugue
(2) Bucha de conexão LocalNet na opção da indicação remota
(3) (-) Condutor de carregamento
(4) (+) Condutor de carregamento
(5) Painel de multifunção com o display integrado e teclado de membrana
(6) Condutores de comando para a opção proteção contra iniciar
(X6)Bucha de conexão de 6 pólos na opção
- Fluxo de circulação de eletrólito transmissor de pressão
- Opção falha coletiva isento de potencial
- Parada externa
(X7)Bucha de conexão de 5 pólos na opção
- Aquamatic/ final de carregamento/falha coletiva
- Alimentação de corrente circulação de eletrólito
(5)
(2)
(X6)
(X7)
(6)
