Alternativ ackumu-
lerat fel potential-
fri
(1) (2) X 6/3
X 6/6
4 A T

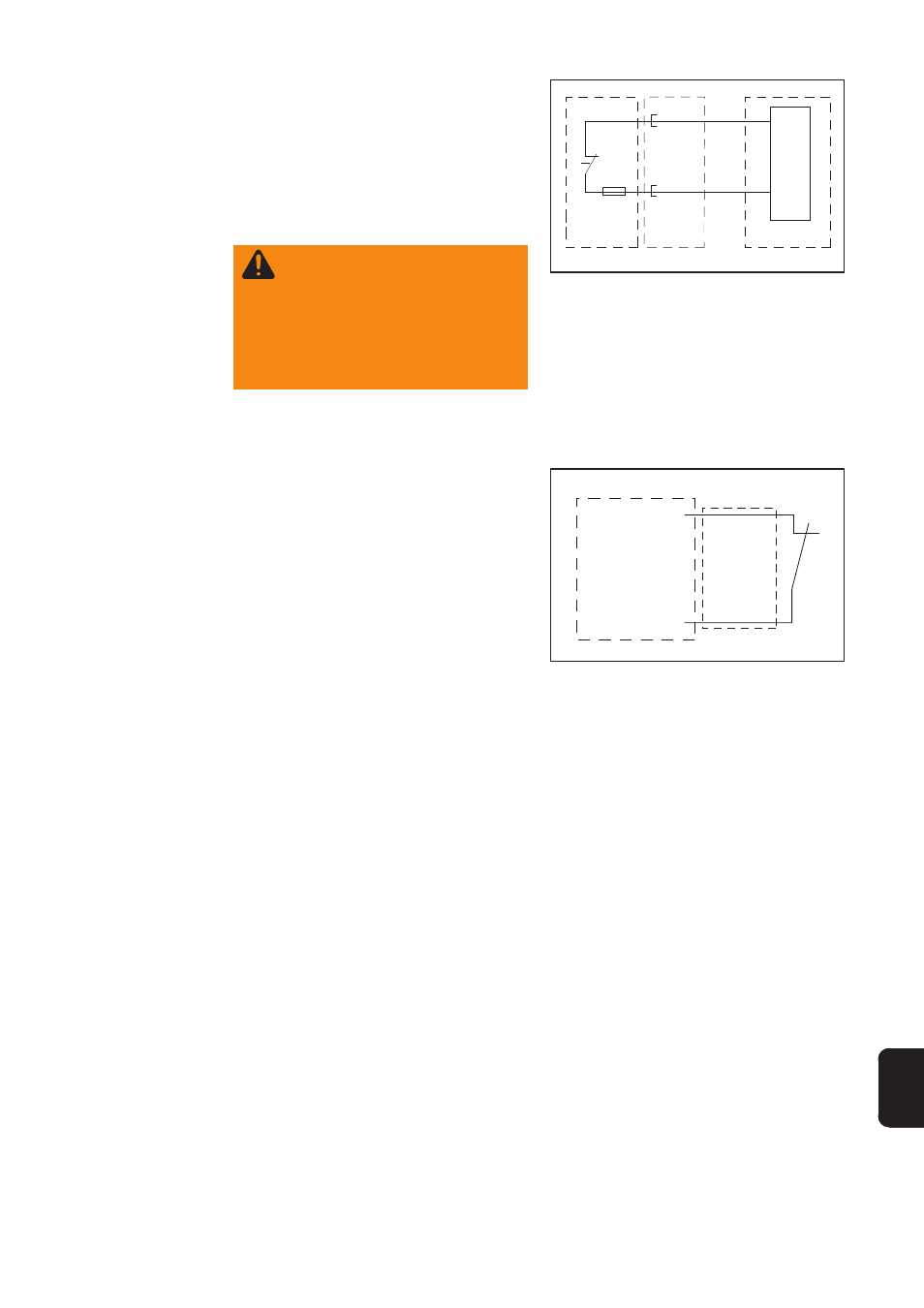

Fig. 5 Ackumulerat fel potentialfri max. 42 V
AC/DC 4 A
Alternativet ackumulerat fel potentialfri kan
exempelvis användas för styrning av ett
PLC-system. Vid varje registrerat fel
(ERROR) inklusive Error 12 (Fasbortfall)
öppnas kontakten automatiskt.
(1) Laddare
(2) Exempel anslutning till PLC-system
VARNING! Stickkontakt/
kontaktdosa X6 är endast
avsedd för lågspännings-
skyddssignaler max. 42 V AC/
DC 4 A. Högre spänningar kan
förstöra laddaren och medföra
elektriska risker.
PLC
Tillval externt
stopp (pilotkon-
takt) När förbindelsen mellan X 6/2 och X 6/5
öppnas avbryts laddningen.
(1) Laddare
X 6/2 (brun)
X 6/5 (blå)
Fig. 6 Anslutningsschema för externt stopp
(1)
X 6/2
X 6/5
