Instalación y funcionamiento de la unidad de campo Accutronix MX FF 9
1.5 Capacidades y características del sistema MX FF
La unidad de campo FOUNDATION Fieldbus de Limitorque cumple con el estándar Open Fieldbus
IEC 61158. Es adecuada para uso en el enlace H1 Fieldbus y utiliza un cable de par trenzado para
conexión con el mismo. En teoría, el sistema de comunicación acepta hasta 240 actuadores con
el uso de repetidores.
La unidad de campo MX FF se instala en el actuador, dentro del compartimiento eléctrico
hermético. Los ajustes a la configuración de la unidad MX FF deben realizarse a través del enlace
de datos FOUNDATION Fieldbus mediante una herramienta de configuración de red.
La unidad MX FF puede transmitir comandos a su actuador y a otros para: abrir, parar, cerrar,
mover a una posición establecida, realizar una operación de parada de emergencia, leer y
controlar relés, monitorear entradas analógicas y la posición, y monitorear modos y alarmas. Los
comandos a la unidad se transmiten a través de la red, desde el sistema host, que puede ser una
computadora personal (PC), un sistema de control distribuido (DCS), un controlador lógico
programable (PLC), o algún otro tipo de dispositivo mediante microprocesador. Los comandos
también pueden generarse en otro actuador o dispositivo de la red, transmitiéndose a través del
Fieldbus mediante comunicación entre sistemas interconectados (“peer-to-peer”), consumidor /
productor (“consumer/producer”).
La unidad MX FF también tiene la capacidad de ser un Planificador Activo de Enlace (LAS) o una
red Foundation Fieldbus.
Un dispositivo Fieldbus es un dispositivo inteligente situado dentro del actuador que puede enviar
múltiples variables al sistema de control mediante una red de comunicación digital de alta
resolución y libre de distorsiones. El dispositivo proporciona funciones de control y auto
diagnóstico, lo que permite identificar fácil y rápidamente las condiciones anormales antes de
que se produzca una desconexión imprevista.
Características y capacidades adicionales
• El sistema reduce el costo de cableado e instalación ya que pueden utilizarse el cableado y
las conexiones multipunto ya existentes.
• Los dispositivos son interoperables: los dispositivos de distintos proveedores pueden
comunicarse entre sí en la misma red.
La figura 1.1 nos muestra un sistema MX FF típico.

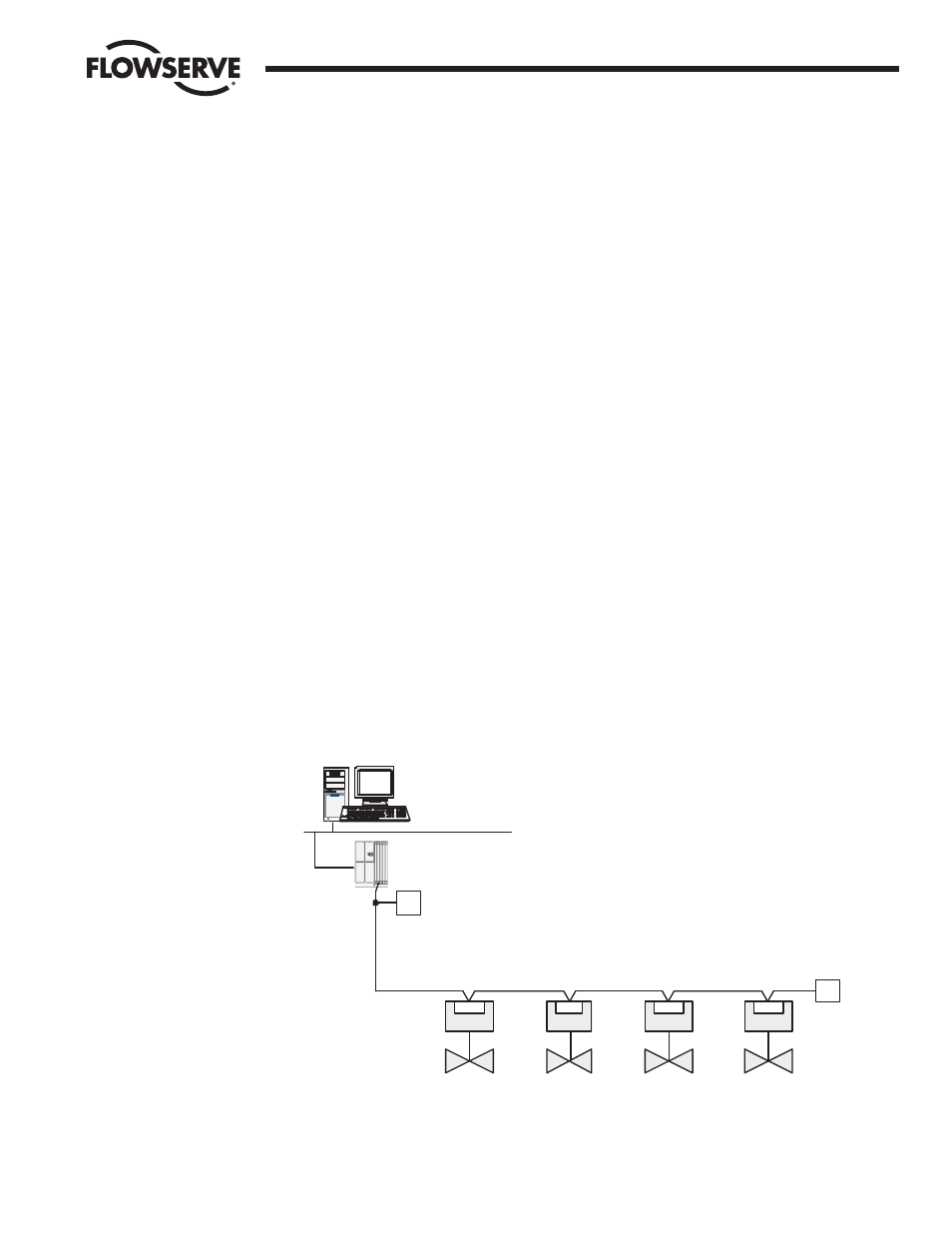

Figura 1.1 – Sistema FOUNDATION Fieldbus típico con host DCS
La alimentación de los dispositivos Fieldbus y la puesta a tierra del blindaje de los cables se
discute en las Secciones 2.4 y 2.5.
MXFF MXFF MXFF MXFF
Sistema de control
distribuido (Host)
T
T
Enlace de control
Interfaz de campo
Terminador
Par de cables
con blindaje
Red Fieldbus, par de cables
Actuador Actuador Actuador Actuador
Terminador
