Instalación y funcionamiento de la unidad de campo Accutronix MX FF 18
2.6.2.1 Conexión del cable de la red a la unidad MX FF
El dispositivo de campo se conecta a la red a través del bloque de terminales del MX. El cable de
la red se conecta al bloque de terminales tal y como se muestra en la Figura 2.7.
NOTA: El dispositivo MX FF es sensible a la polaridad. Los cables deben indicar la polaridad, la
cual debe mantenerse en todos los puntos de conexión.

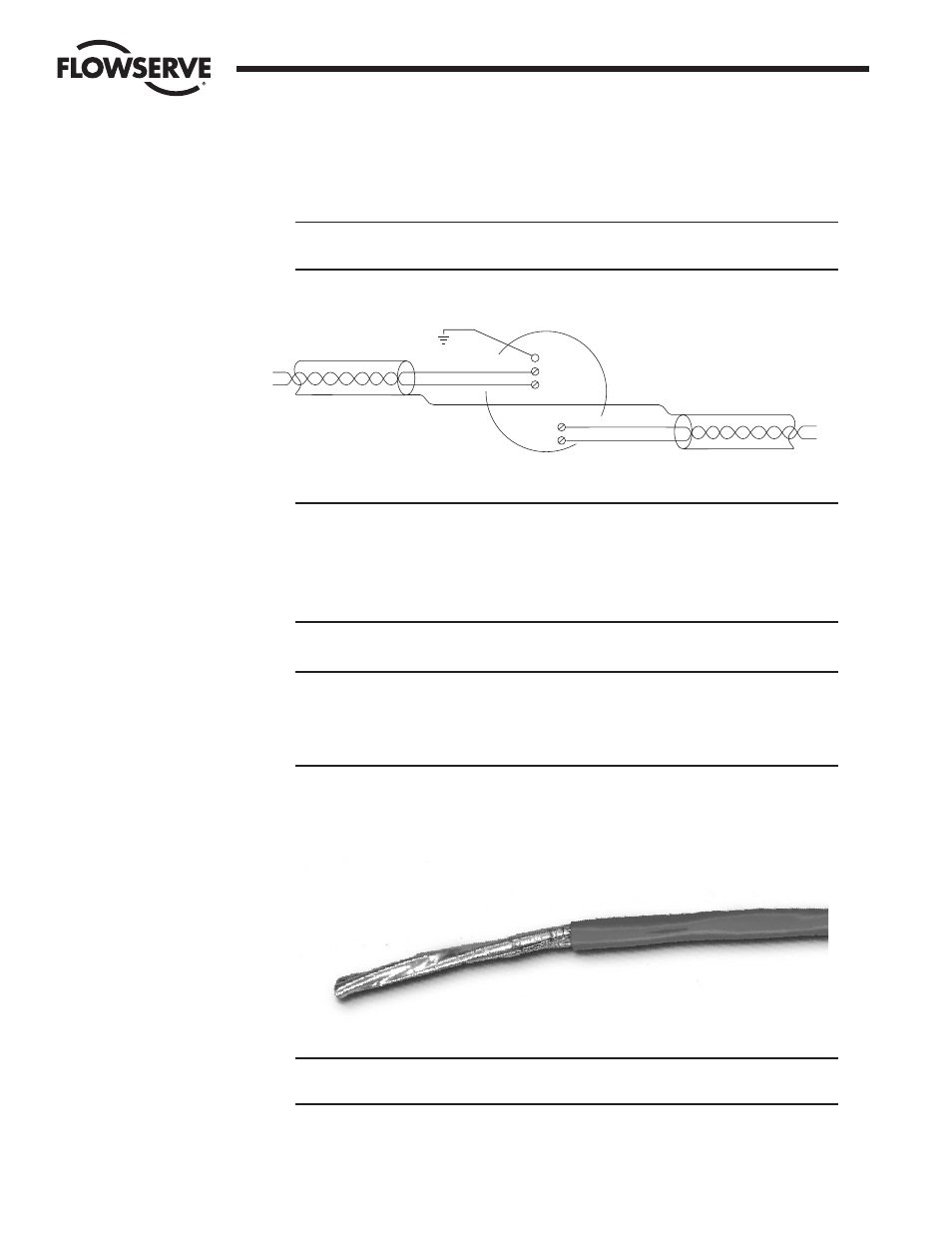

Figura 2.7 - Conexiones del cable de red a los bloques de terminales
NOTA:
• Se utilizan cables de par trenzado con blindaje.
• Los blindajes están puestos a tierra en un único punto del segmento para evitar bucles de tierra.
• Una conexión a tierra limpia (de menos de 5 ohms) proporciona protección contra el ruido y
una ruta limpia y segura para las sobretensiones
Prepare el cable de red para la conexión a los terminales del MX de la siguiente forma:
PRECAUCIÓN: Retire el aislamiento de los conductores con alambres trenzados con cuidado
de no dañar los alambres trenzados. Esto debilitará al conductor. No haga marcas en los
conductores cuando retire el aislamiento. Al hacer marcas el conductor se tensa, lo que
podría hacer que se rompiera. Este tipo de daño puede no percibirse, produciéndose más
adelante fallas sin advertencia.
1. Retire de 2 a 3 pulgadas (5 a 8 cm) de la camisa de plástico exterior tal y como muestra la
Figura 2.8. No corte ni deje marcas en el hilo de drenaje ni en los conductores con
aislamiento.
Figura 2.8 – Extracción de la camisa de plástico exterior
NOTA: El exceso de cable debe cortarse, no enrollarse ni formar un bucle, para evitar la inducción
de ruido en la red.
Network data-FF1(-)
Network data-FF1(+)
Network data-FF1(-)
Network data-FF1(+)
Terminal block
30
15
16
29
41
A
B
