6. Conecte los cables de la red al bloque de terminales del MX, tal y como se muestra en la Figura 2.13.
La Tabla 2.2 detalla una conexión para topología de anillo (cadena margarita). Si se va a conectar
el actuador a una derivación (como una caída), utilice sólo los terminales 15 y 16.
Tabla 2.2 – Conexión con topología de anillo
Número de bloque de conectores Función
15 FF1 (-)
16 FF1 (+)
29 FF1 (-)
41 FF1 (+)
30 Protección contra sobretensión
NOTA: Ponga a tierra cada segmento del cableado en un único punto para evitar bucles de tierra
que puedan afectar al rendimiento del sistema; refiérase a la Sección 2.4. Verifique que el
actuador está puesto a tierra adecuadamente.
7. Conecte los blindajes de los cables entre sí dentro de la unidad. No conecte después a la
unidad de ninguna forma. El blindaje de la red debe estar puesto a tierra en un único lugar de
la red. Si se desea poner a tierra todo el blindaje de la red en el actuador, instale un cable de
puente de conexión desde el terminal 30 a la toma de tierra o la lengüeta de tierra.

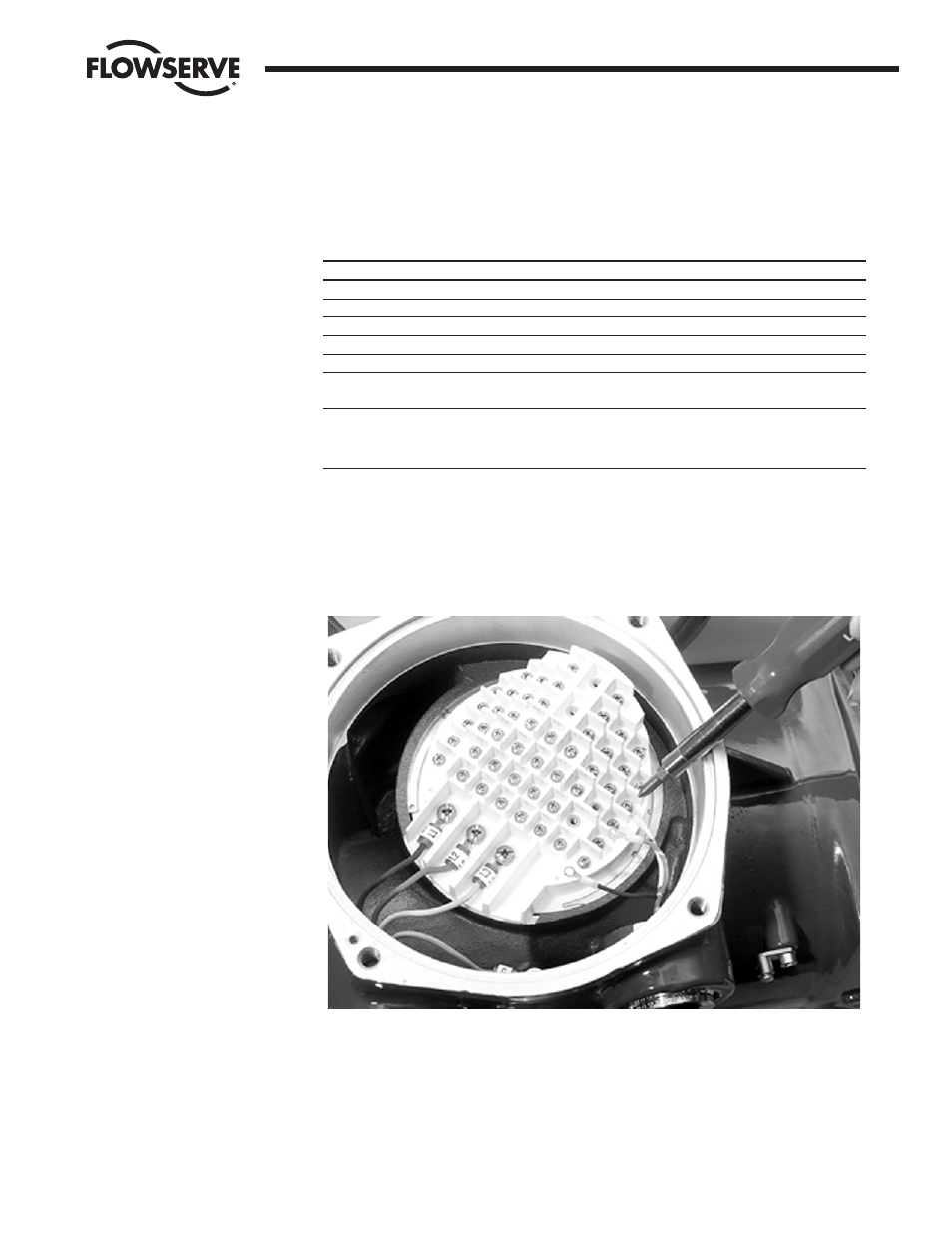

Figura 2.13 - Conexión del cable de red al bloque de terminales del MX
