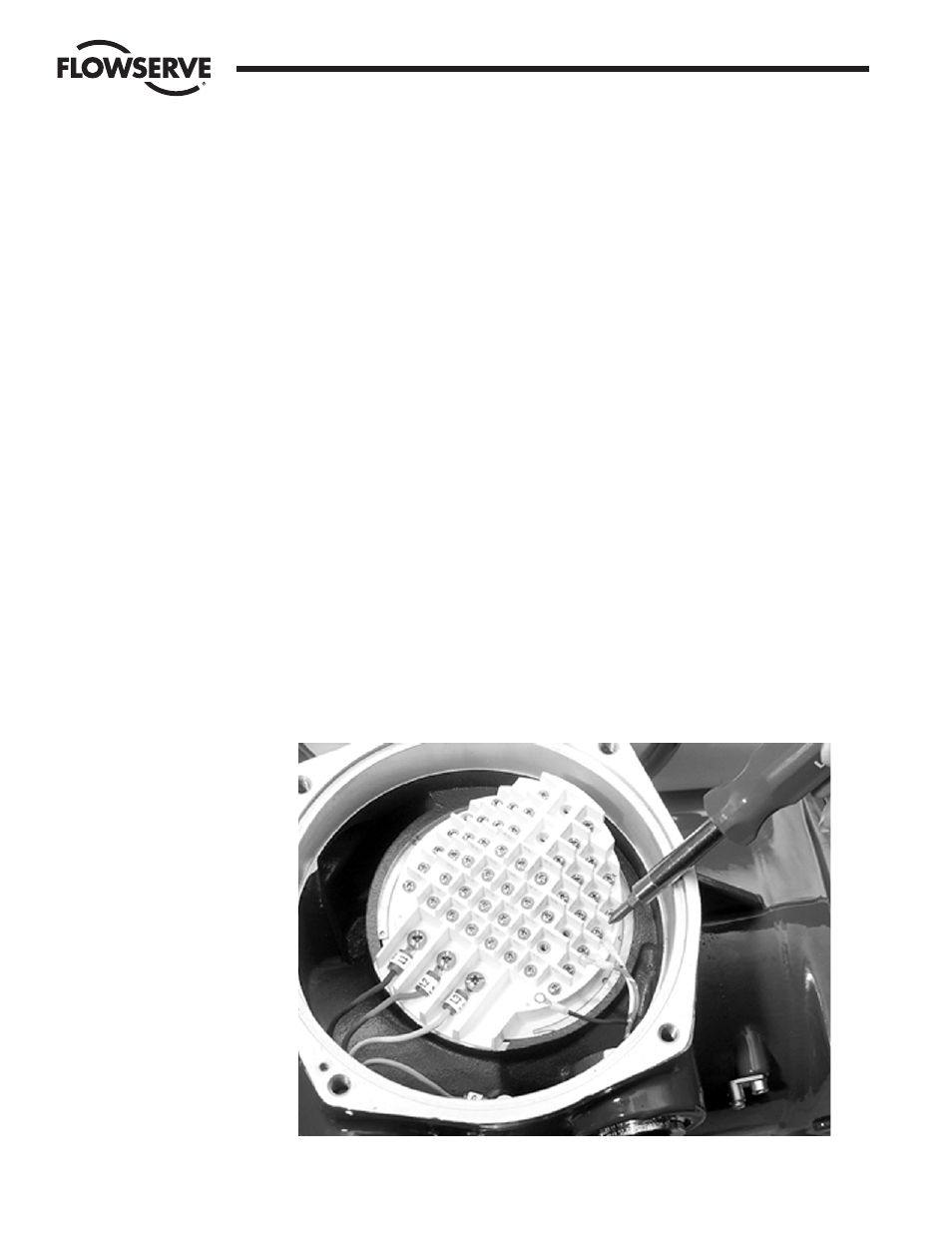

Instalación y funcionamiento de la unidad de campo Accutronix MX FF
22
2.6.2.2
Conexiones del cable de red a otros componentes de la red
Toda red FOUNDATION Fieldbus puede requerir algunos o todos los componentes siguientes,
dependiendo de la aplicación:
•
Caja de empalmes / bloques de conectores
•
Conectores
•
Fuentes de alimentación
•
Acondicionadores de energía
•
Terminadores
•
Barreras de seguridad intrínseca
•
Puente y repetidores
Para obtener información acerca de la conexión de cables en estos componentes, consulte los
siguientes documentos:
•
FOUNDATION Fieldbus Wiring and Installation 31.25 kbits/s, Voltage Mode, Wire Medium AG-140
•
Relcom Inc. Fieldbus Wiring Design and Installation Guide
•
ANSI/ISA-S50.02, Part 2-1992, Fieldbus Standard for Use in Industrial Control Systems Parte
2: Especificación de la capa física y definición del servicio
2.6.2.3
Longitud de cable y número de requerimientos de dispositivo
El cable de red consta de un cable de enlace, segmentos y derivaciones. El cable de enlace es la
conexión principal entre todos los dispositivos. Un segmento es una sección del cable que
contiene los terminadores. Una derivación conecta el cable de enlace a través de una caja de
empalmes. Las siguientes topologías son posibles:
•
De interconexión total (punto a punto)
•
De bus con derivaciones
•
De anillo (cadena margarita)
•
Topología de árbol
•
Una combinación de las anteriores
Figura 2.14 – Red con derivaciones
