Instalación y funcionamiento de la unidad de campo Accutronix MX FF 35
3.6 Bloque de funciones de salida discreta (DO)
El bloque de funciones de salida discreta (DO) procesa un único punto de ajuste discreto y lo envía a
un canal I/O especificado para producir una señal de salida. El bloque de DO acepta control de modo,
rastreo de salida y simulación. No hay detección de alarma de proceso en el bloque. En operación, el
bloque de funciones de DO determina su punto de ajuste, establece la salida y, como opción,
comprueba una señal de verificación procedente del dispositivo de campo para confirmar la operación
de la salida física.
Hay dos bloques de DO en el sistema de control del actuador Limitorque, y tres canales.
Can. No.9 — DO_POSITION_CHAN — Comando de detener / abrir / cerrar
Can. No.10 — DO_ESD_CHAN — Comando de parada de emergencia
Can. No.11 — DO_RELAY_CHAN — Comando para energizar relés

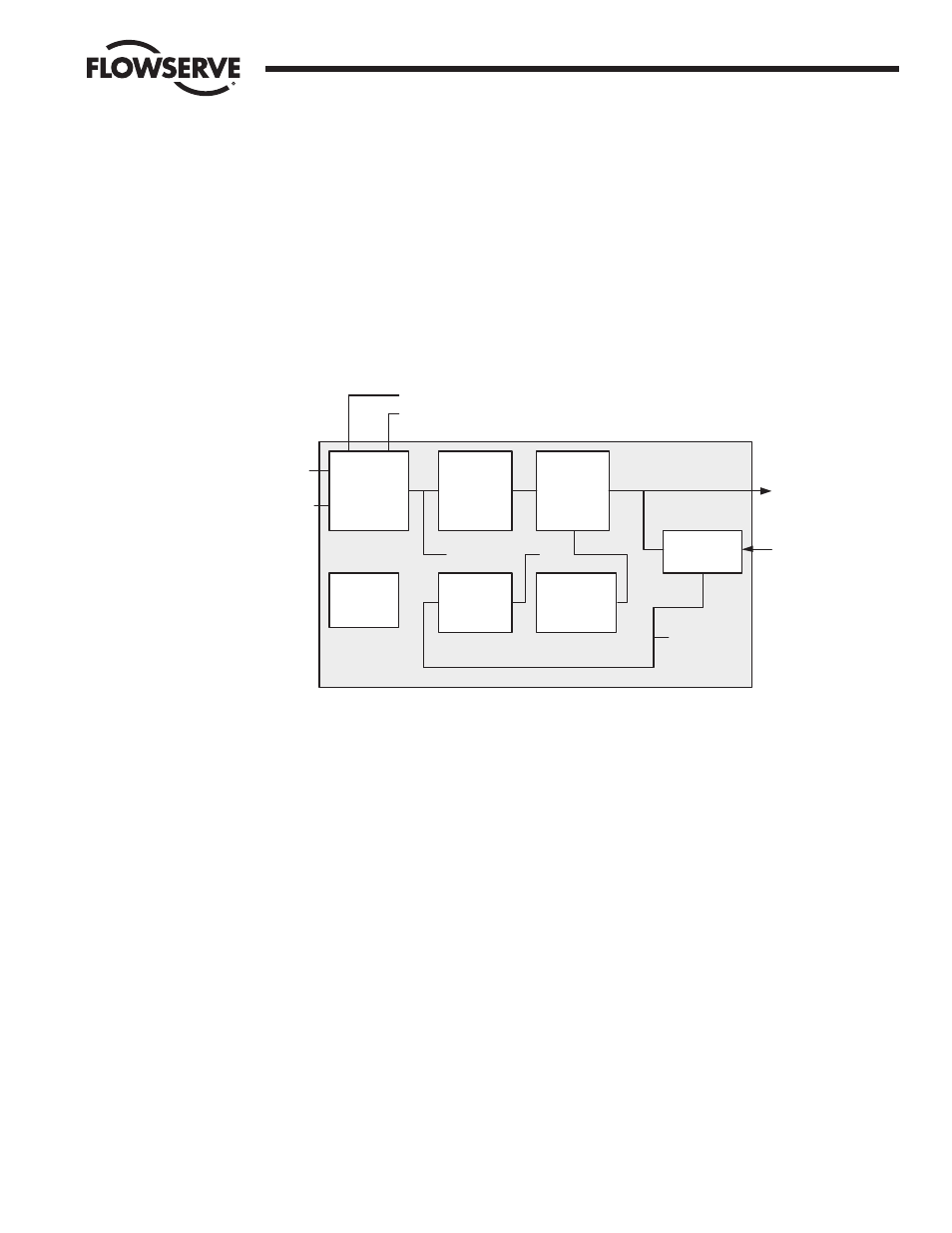

Figura 3.5 – Bloque de funciones de entrada discreta
Para establecer la salida del bloque de DO, el operador establece primero el modo para definir de qué
manera obtiene el bloque su salida. En modo de cascada, el punto de ajuste es igual al valor de
entrada de otro bloque. En modo automático, el punto de ajuste se escribe al bloque. En modo
manual, el punto de ajuste se escribe a la salida. En modo de cascada remoto, el punto de ajuste está
determinado por una computadora host o DCS que escribe a la entrada RCAS.
Entradas
CAS_IN_D es el valor de punto de ajuste remoto (cascada) desde otro bloque de funciones.
RCAS_IN_ es un punto de ajuste objetivo y un estatus objetivo suministrados por un host de
supervisión para un control discreto o bloque de salida.
Salidas
OUT_D es el valor de salida discreta y el estatus.
BKCAL_OUT_D es el valor de salida del cálculo de respaldo y el estatus requerido por la entrada
BKCAL_IN_D de otro bloque para rastreo de salida.
RCAS_OUT_ es un punto de ajuste del bloque y el estatus suministrados a un host de supervisión
para cálculo de respaldo y permitir realizar acciones en condiciones de limitación o cambio de modo.
SP_D es el valor de salida discreta (punto de ajuste) del bloque objetivo.
La opción "Invert I/O" (invertir I/O) puede utilizarse para realizar una función NO Booleana entre el
SP_D y el hardware.
El SP_D acepta la subfunción de cascada completa. El modo de cascada puede utilizarse para
transferir la salida de otro bloque al SP_D de la DO. Hay opciones de I/O adicionales que harán que el
valor de SP_D rastree el valor de PV_D cuando el bloque esté en un modo real de LO o manual.
OUT_D
Bloque de salida discreta
CAS_IN_D
RCAS_IN_D
Punto de
ajuste Inversión
opcional
Salida
MODO
SHED_OPT
SP_D
Inversión
opcional
PV_D
Estado de falla
FSTATE_TIME
FSTATE_VAL_D
Simular
SIMULATE_D
CHANNEL
DATA
READBACK_D
BKCAL_OUT_D
RCAS_OUT_D
(Datos de canal)
(Transductor)
