2.4 Blindaje y puesta a tierra de los cables
Para conseguir el mejor rendimiento, los cables Fieldbus deben estar blindados. Al usar un cable
blindado, conecte el blindaje de cada derivación al blindaje del cable de enlace, y conecte el
blindaje general a tierra en un punto. Para la mayoría de las redes, el punto de tierra puede ser
cualquiera. En la Figura 2.4 se ha elegido el punto de puesta a tierra en la unión de los
instrumentos de campo.

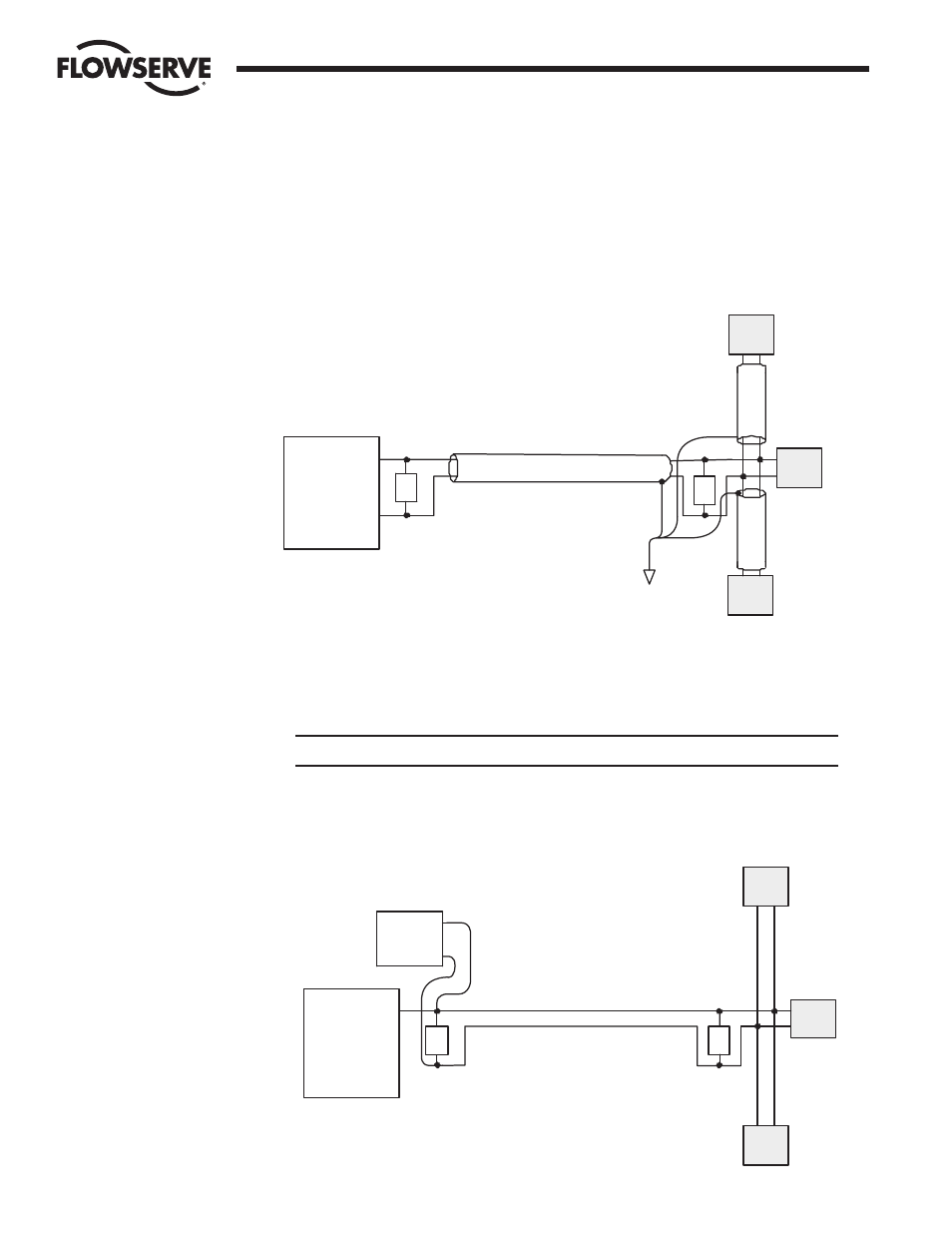

Figura 2.4 – Uso de cable blindado
2.5 Fuente de alimentación Fieldbus
La placa de la MX FF requiere 9-32 V DC y 15 mA por cada placa de la MX FF en el bus. La
energía de 9-32 V DC puede proceder de una fuente de alimentación separada, generalmente
ubicada en el extremo host del cable, o de la interfaz de campo.
Nota: si se produce una pérdida de energía, la placa FF sigue activa y todavía genera alarmas.
La Figura 2.5 muestra una disposición típica de la fuente de alimentación Fieldbus.
Figura 2.5 – Fuente de alimentación Fieldbus con terminación externa
Flow Control
Limitorque Actuation Systems
Instalación y funcionamiento de la unidad de campo Accutronix MX FF 16
Interfaz de
FOUNDATION
Fieldbus
Par de conductores blindado
Conecte el blindaje
a tierra sólo en un punto
T T
Dispositivo
de campo
Dispositivo
de campo
Dispositivo
de campo
T
Interfaz de
FOUNDATION
Fieldbus
+
-
Fuente de
alimentación
Fieldbus
Par de conductores blindado
T
Dispositivo
de campo
Dispositivo
de campo
Dispositivo
de campo
