Instalación y funcionamiento de la unidad de campo Accutronix MX FF
15

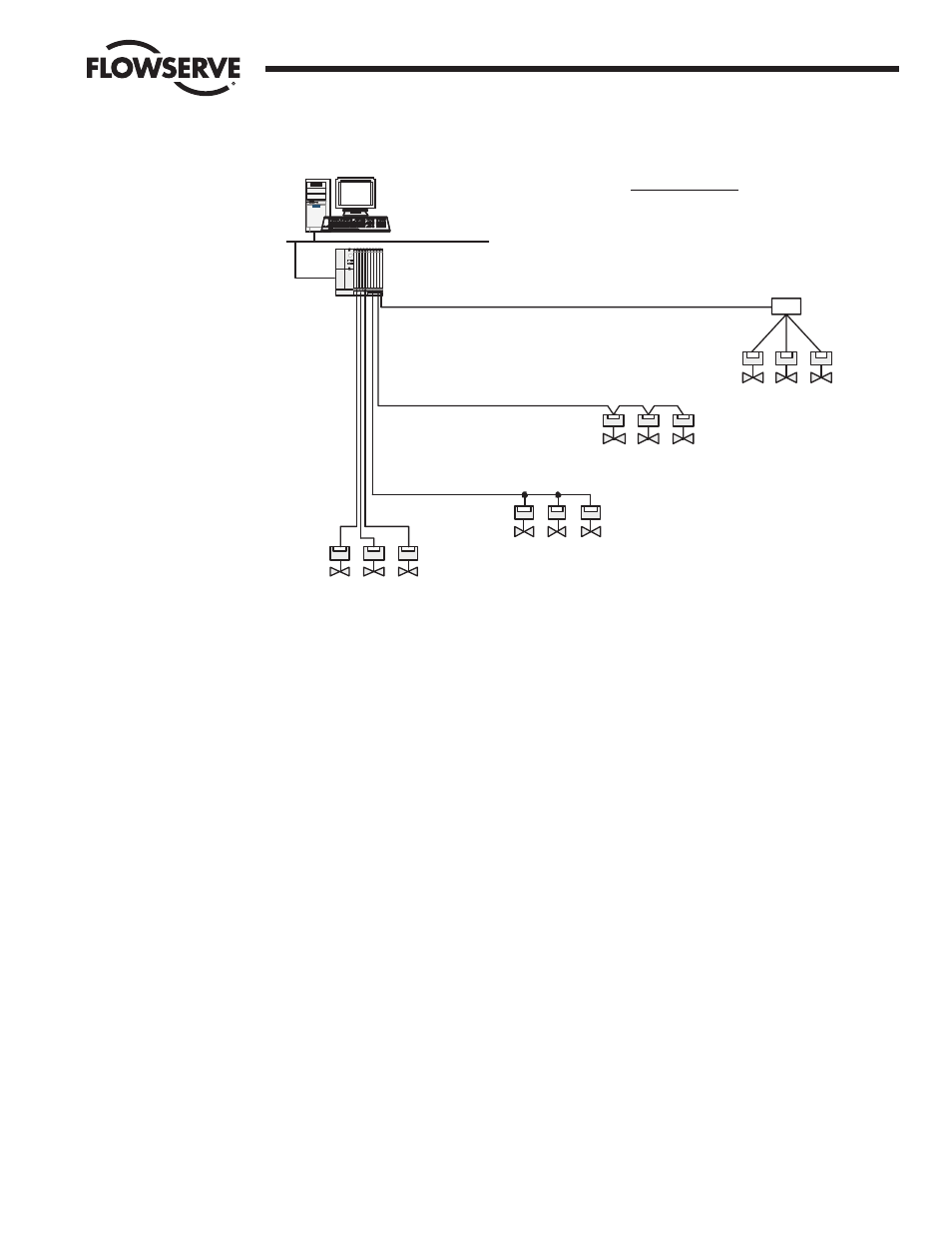

Figura 2.3 – Topologías de cables
2.3
Otros componentes de la red
Además del cable de red, en ésta se pueden utilizar los componentes que se mencionan a
continuación. Cada red está diseñada basándose en su aplicación, por lo que puede no requerir
todos estos componentes.
•
Bloques de terminales. Proporcionan conexiones múltiples para el bus (red).
•
Conectores. Realizan conexiones a las cajas de empalmes, terminadores u otros conectores.
Son útiles en instalaciones en las que los dispositivos se desconectan periódicamente o si
un dispositivo sólo va a desconectarse temporalmente.
•
Acopladores. Proporcionan uno o varios puntos de conexión para un segmento de la red.
•
Terminadores. Se utilizan en cada extremo de un segmento del Fieldbus para evitar los
reflejos de las señales. Los terminadores deben situarse tan alejados entre sí como sea
posible.
•
Fuentes de alimentación / acondicionadores. Existen cuatro tipos de fuentes de
alimentación que pueden usarse en una red FOUNDATION Fieldbus, que son los siguientes:
1. Fuente de alimentación Fieldbus no I.S., no intrínsecamente segura
2. Fuente de alimentación estándar lineal o de conmutación que se utilice con un
acondicionador de potencia
3. Fuentes de alimentación Fieldbus
4. Fuente de alimentación Fieldbus, intrínsecamente segura
Los acondicionadores de energía son redes de impedancia correspondiente de fuentes de
alimentación, y son necesarios. Para conocer detalles adicionales, refiérase a FOUNDATION
Fieldbus Wiring and Installation 31.25 kbits/s, Voltage Mode, Wire Medium AG-140,
disponible en Internet en www.fieldbus.org.
Interfaz
Fieldbus
Enlace de control
Sistema de control
distribuido (Host)
Caja de
empalmes
Árbol
De anillo
(cadena margarita)
Bus con derivaciones
(o puntos)
De interconexión total
(punto a punto)
Topología esquemática : no se muestran
detalles como los terminadores y las fuentes
de alimentación
