Instalación y funcionamiento de la unidad de campo Accutronix MX FF 24

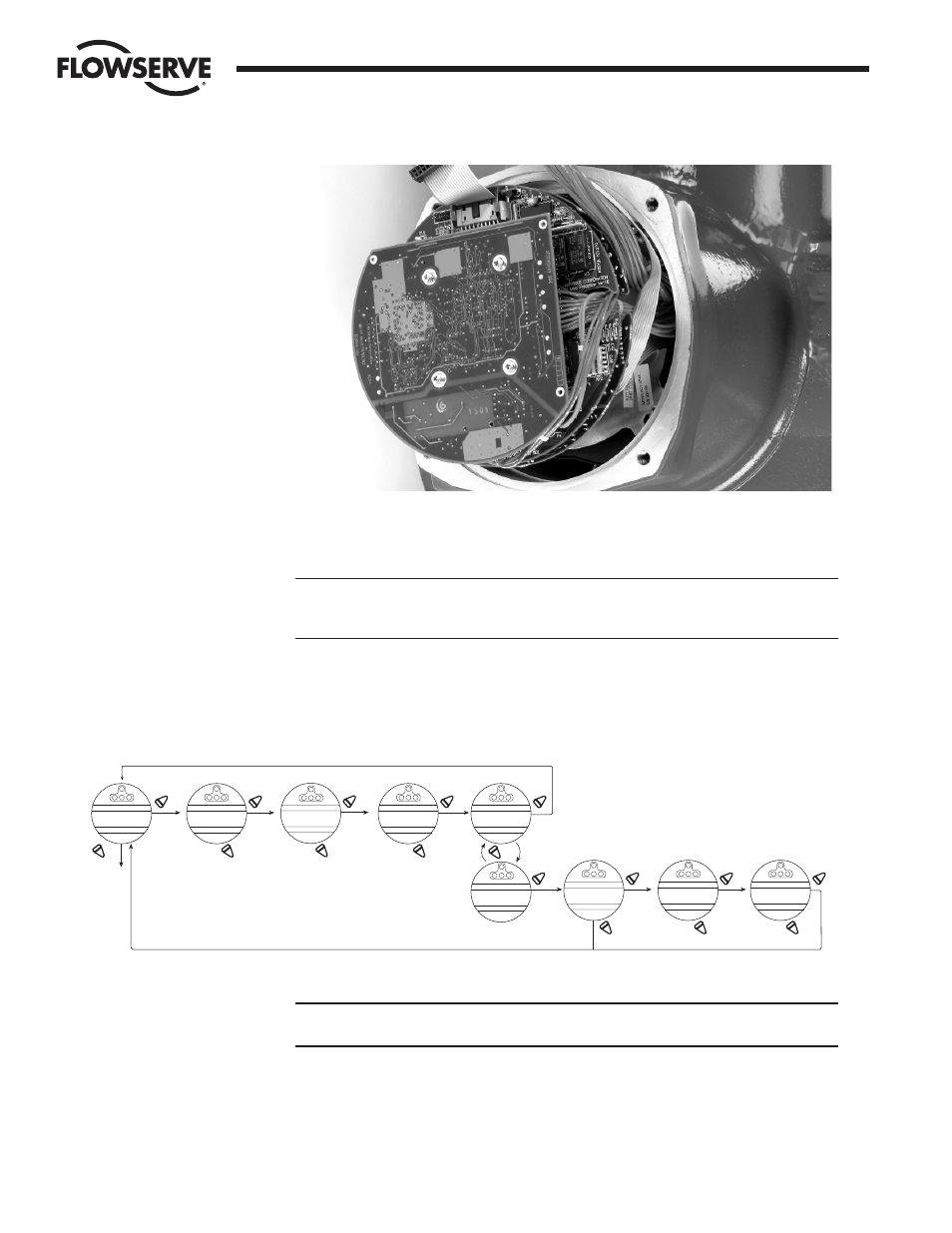

Figure 2.15 – Placa de la MX FF montada en el compartimiento eléctrico
2.6.4 Configuración del dispositivo MX FF
La opción de la MX FF permite controlar el actuador mediante una señal de comunicaciones
Foundation Fieldbus. Si se ha adquirido dicha opción, se habilita automáticamente.
NOTA: Si no se ha adquirido la opción FF, las pantallas para cambiar dicha opción FF no estarán
disponibles. Para agregar la opción FF, por favor, consulte con el servicio de Limitorque al (434)
528-4400.
La Figura 2.16 ilustra la secuencia de configuración. Para una correcta operación debe
seleccionarse el modo de posición o el de apertura / cierre.
Figura 2.16 - Secuencia de configuración de la MX FF
NOTA: Este menú se muestra una vez que el actuador y la placa FF se han energizado al mismo
tiempo por lo menos una vez.
NO (APAGADO)
SÍ
NO NO
NO
SÍ
SÍ SÍ SÍ
(1%-100%)
Incrementos del 1%
(1%-50%)
Incrementos del 1%
¿CAMBIAR FF? ESTATUS (ENCENDIDO)-
¿CORRECTO?
NO (0-255)
(0-4095)
SÍ
ESCALA ANALÓGICA
0-100-¿CORRECTO?
SÍ
¿CAMBIAR BANDA
PROPORCIONAL/MUERTA?
NO
SÍ
BANDA MUERTA
(2%)-¿CORRECTO? BANDA PROPORCIONAL
(15%)-¿CORRECTO?
NO
MODO DE APERTURA/
CIERRE-¿CORRECTO?
MODO DE POSICIÓN-
¿CORRECTO?
NO (APAGADO)
SÍ
TERMINAR BUS
