Instalación y funcionamiento de la unidad de campo Accutronix MX FF 11
2
Componentes e instalación del sistema
2.1 Introduction
Esta sección contiene las generalidades sobre los componentes utilizados en el sistema FOUNDATION
Fieldbus y su instalación. La unidad MX FF se instala en el actuador MX tal y como se muestra en la
Figura 2.1. El cable de red se conecta a la unidad Fieldbus en el bloque de terminales del actuador. El
cable de red conecta todos los actuadores de campo al sistema de control distribuido, que
generalmente funciona como el host y el LAS.
2.2 Hardware
Elemento Descripción
1 Volante
2 Palanca del desembrague
3 Puertos de llenado de aceite (la flecha con puntos indica llenado en el lado de
desembrague)
4 Compartimiento de controles (ubicación de la unidad de campo)
5 Pantalla de cristal líquido (LCD)
6 Perillas de control
7 Orejeta de puesta a tierra
8 Base de empuje / torque
9 Entradas de conductos portacables
10 Compartimiento de terminales
11 Motor eléctrico
12 Placa de identificación

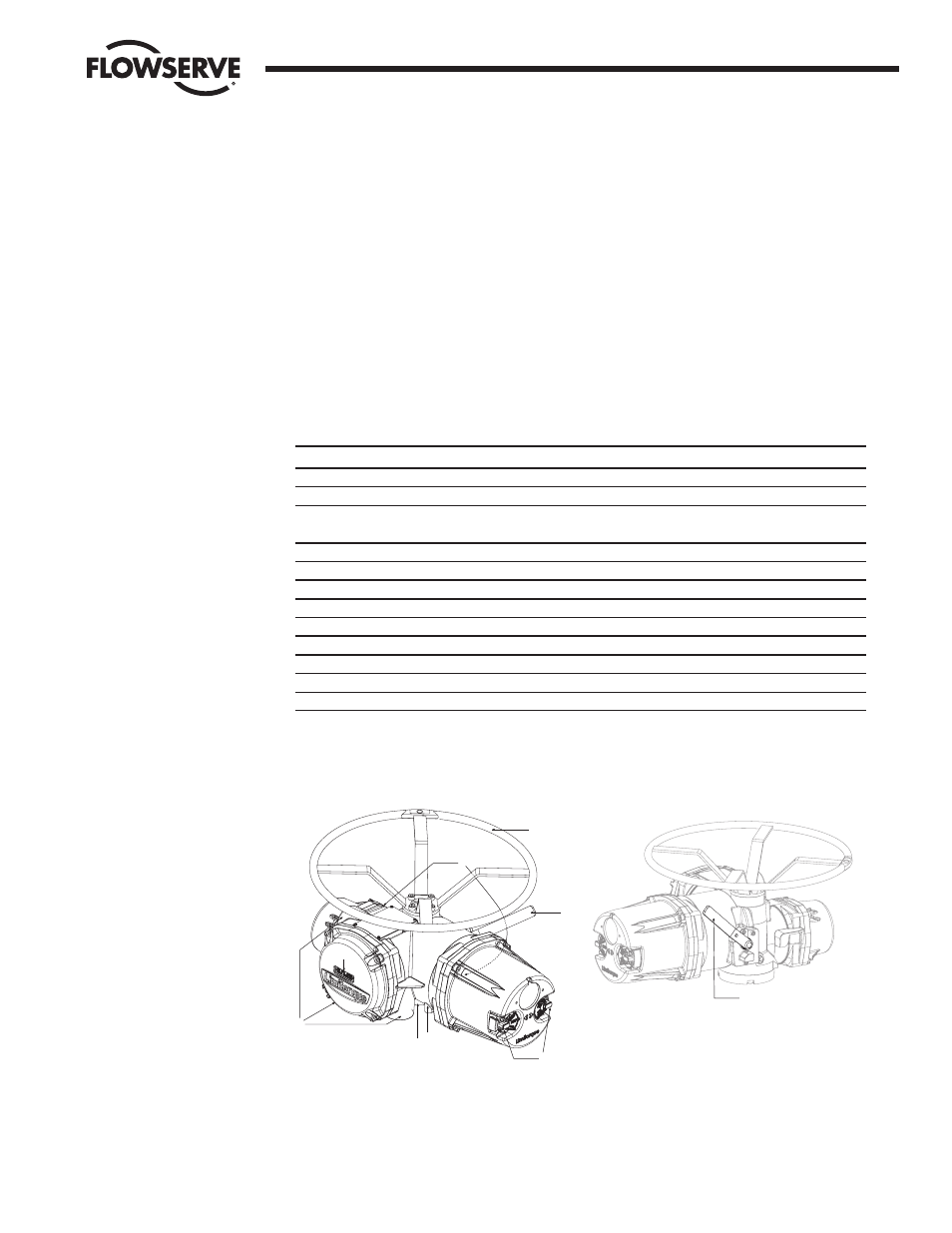

Figura 2.1 – Actuador MX-05
2
6
5
4
2
1
3
12
10
11
8
7
9
