Si el valor introducido es inferior del valor mínimo o superior de valor máximo el backlight del
display parpadea y el valor introducido es sustituido por el valor mínimo o máximo , o por el
último valor validado.
Para acceder al siguiente paso de programación pulsar la tecla
�
Si no tocamos ninguna tecla durante 5 minutos, el equipo salta a la pantalla de simulación,
“5�27�- PANTALLA DE SIMULACIÓN”

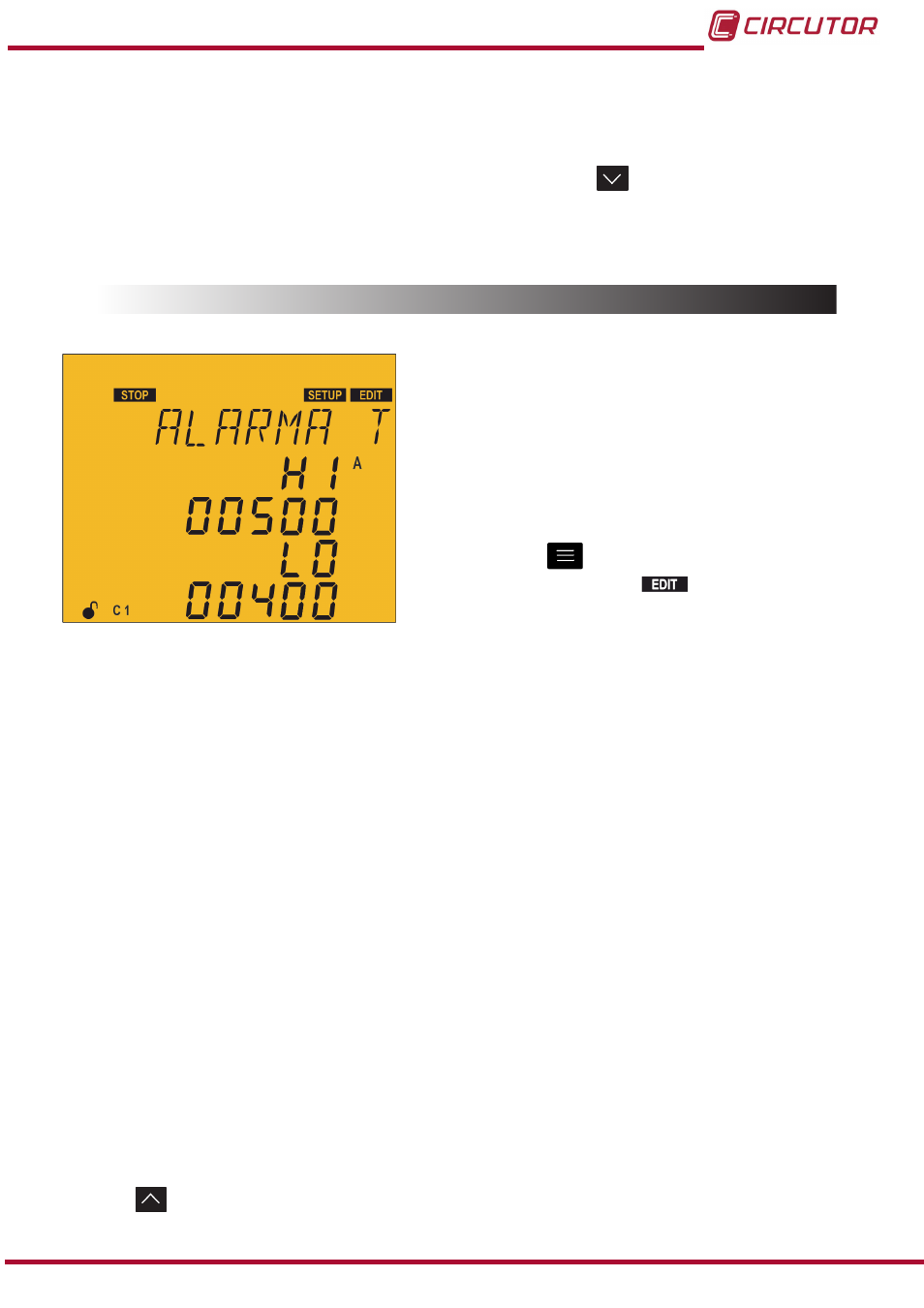

5.23.- ALARMA THD DE CORRIENTE x I
En este punto se configuran los umbrales a partir
de los cuales se activará la alarma del % del valor
de THDI x corriente (
E09
)�
La alarma debe estar habilitada (
)
Los valores programados sirven para las 3 fases
que mide el equipo�
Pulsar la tecla
para entrar en modo edición,
se identifica por el símbolo
y el parpadeo de
los digitos a modificar�
El valor a programar en esta alarma corresponde directamente al valor del total de corriente
armónica que se quiere considerar como consigna�
Por ejemplo: Si se quiere programar un
valor de consigna
Lo
cuando se superen 200A de corriente armónica medida por el regulador,
directamente debemos programar 00200 en dicho apartado.
Los parámetros a configurar son:
El
valor
Lo
, cuando el equipo supera este valor durante 30 minutos, salta la alarma
E09
y si la alarma
E11
está habilitada
,
el
SMART III FAST entra en estado de No
Conexión y activa la alarma
E11
�
El
valor
HI
, si el equipo supera este valor durante 30 segundos, salta la alarma
E09
y si la alarma
E12
está habilitada, el
SMART III FAST entra en estado de Desconexión
y activa
la alarma
E12
�
Si el equipo vuelve a estar por debajo del valor
Lo
durante 10 minutos, desactiva las alarmas
y entra en el estado normal de funcionamiento�
En el estado de
No Conexión, el equipo no conecta los escalones, pero tampoco los
desconecta si la maniobra lo requiere�
En el estado de
Desconexión desconecta todos los escalones y no les deja conectarse�
La tecla
incrementa el valor de dígito.
