CIRCUTOR computer SMART III-Fast Series - Manual (Página 30)

4.4.- DISPLAY
El equipo dispone de un display LCD retroiluminado.
El display está dividido en cuatro áreas ( Figura 12 ):
Estado de los
condensadores
Estado del equipo
Área de datos
Barra analógica

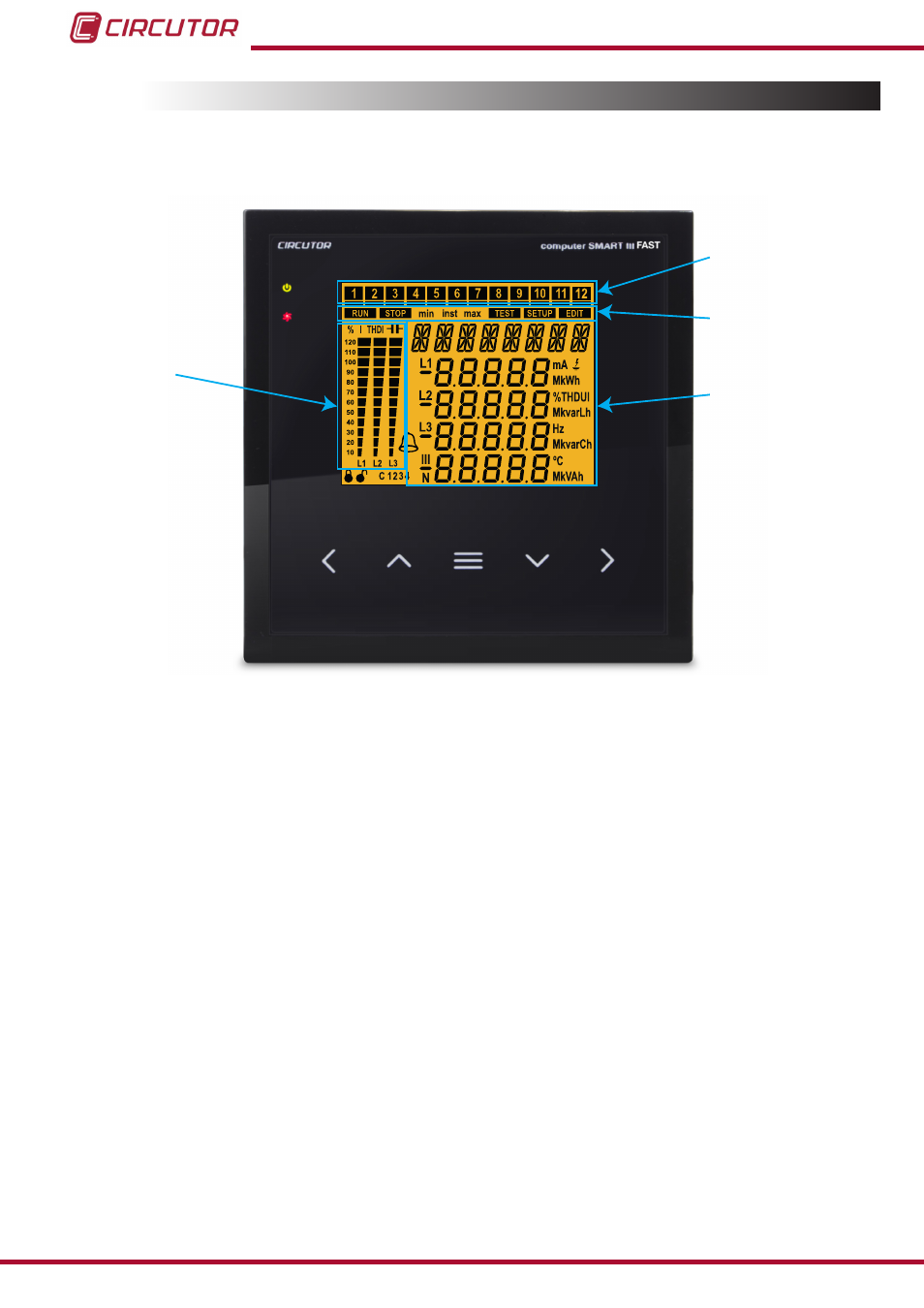

Figura 12: Áreas del display del Computer SMART III FAST�
 El área de datos , donde se visualizan los valores instantáneos, máximos,
y mínimos de cada una de las fases que está midiendo o calculando el equipo.
 Estado de los condensadores, donde se muestra el estado de los relés del equipo�
 Estado del equipo, donde se muestra el estado en el que se encuentra el equipo�
 Barra analógica, configurable, donde se muestran el % de la corriente, del THD de
corriente o de la potencia conectada de la batería.
30
Computer SMART III FAST
Manual de Instrucciones
