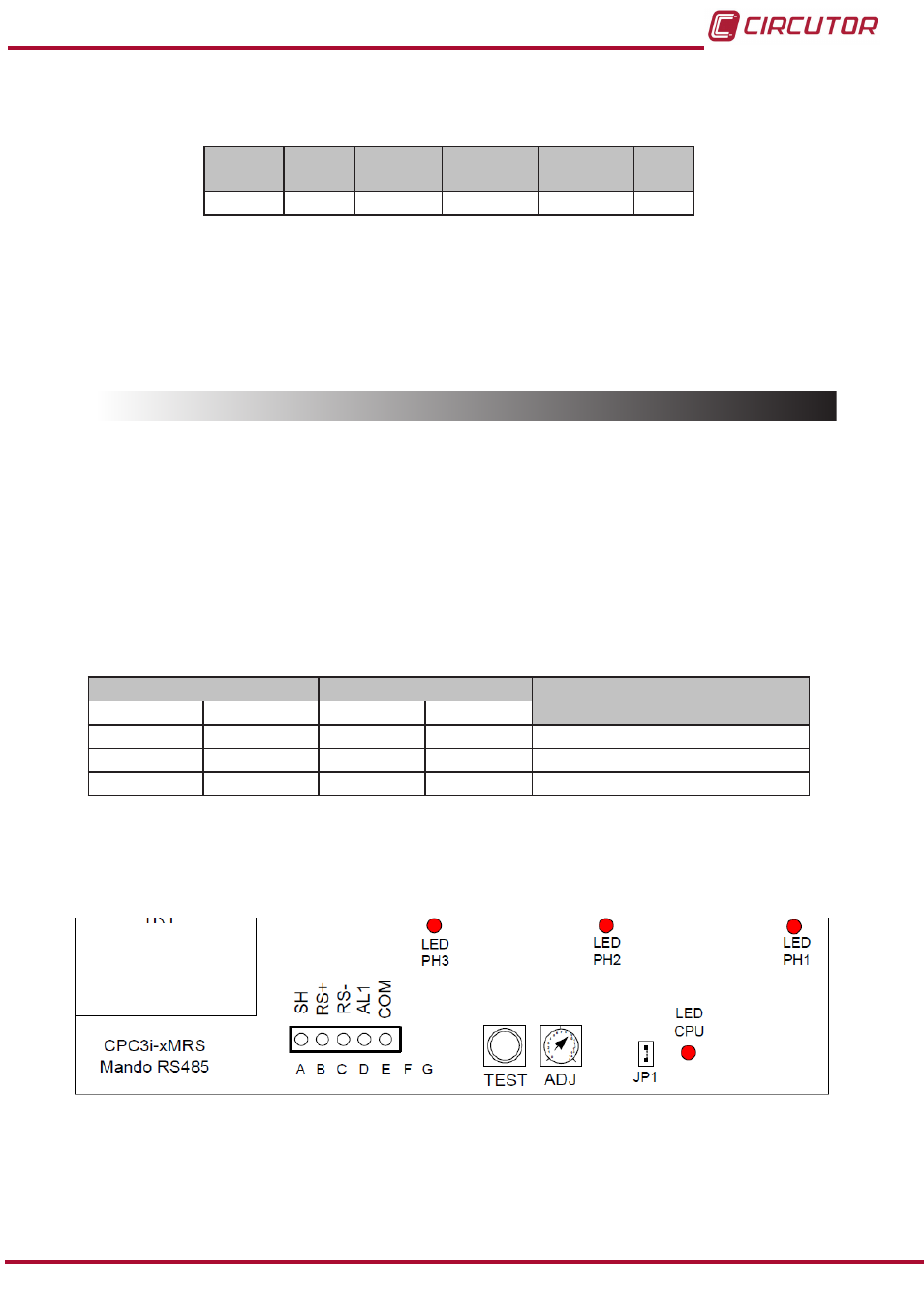

CIRCUTOR computer SMART III-Fast Series - Manual (Página 69)

Respuesta:
Dirección Función Nº Bytes
Registro
nº 1
Registro
nº 2
CRC
0A 04 04 0000 084D 8621
Dirección: 0A, Número de periférico que responde: 10 en decimal.
Función: 04, Función de lectura.
Nº de bytes : 04, Nº de bytes recibidos.
Registro: 0000084D, valor de la tensión de fase de la L1: VL1 x 10 : 212.5V
CRC: 8621, Carácter CRC.
4.10.- COMUNICACIONES EN CPC-NET
Los reguladores de la serie Computer SMART III FAST están pensados para el control de
baterías estáticas, donde pueden funcionar tanto por salidas de tipo optomos como por comu-
nicaciones�
En el caso de utilizar las comunicaciones, deben asociarse a las placas de control de paso por
cero CPC3i-xRS�
La conexión del Computer SMART III FAST a la placa se realiza a través del canal CPC-NET,
según la tabla de conexión, Tabla 38 � Véanse también los esquemas de bornes de las Figura
2 y Figura 18 �
Tabla 38: Tabla de Conexión CPC3i a Computer SMART III FAST�
CPC3i-xRS Computer SMART III FAST
Función
Borne Nombre Borne Nombre
A SH 44 S Pantalla del cable de comunicación
B RS+ 42 A(+) Transmisor / Receptor +
C RS- 43 B(-) Transmisor / Receptor -
Cada placa CPC3i de una batería estática, debe configurarse con una dirección distinta (de 1
a 16) para cada paso, empleando el conmutador rotativo ADJ de la placa CPC3i.( Figura 18 )
Figura 18:Bornes de la placa CPC3i-xRS�
