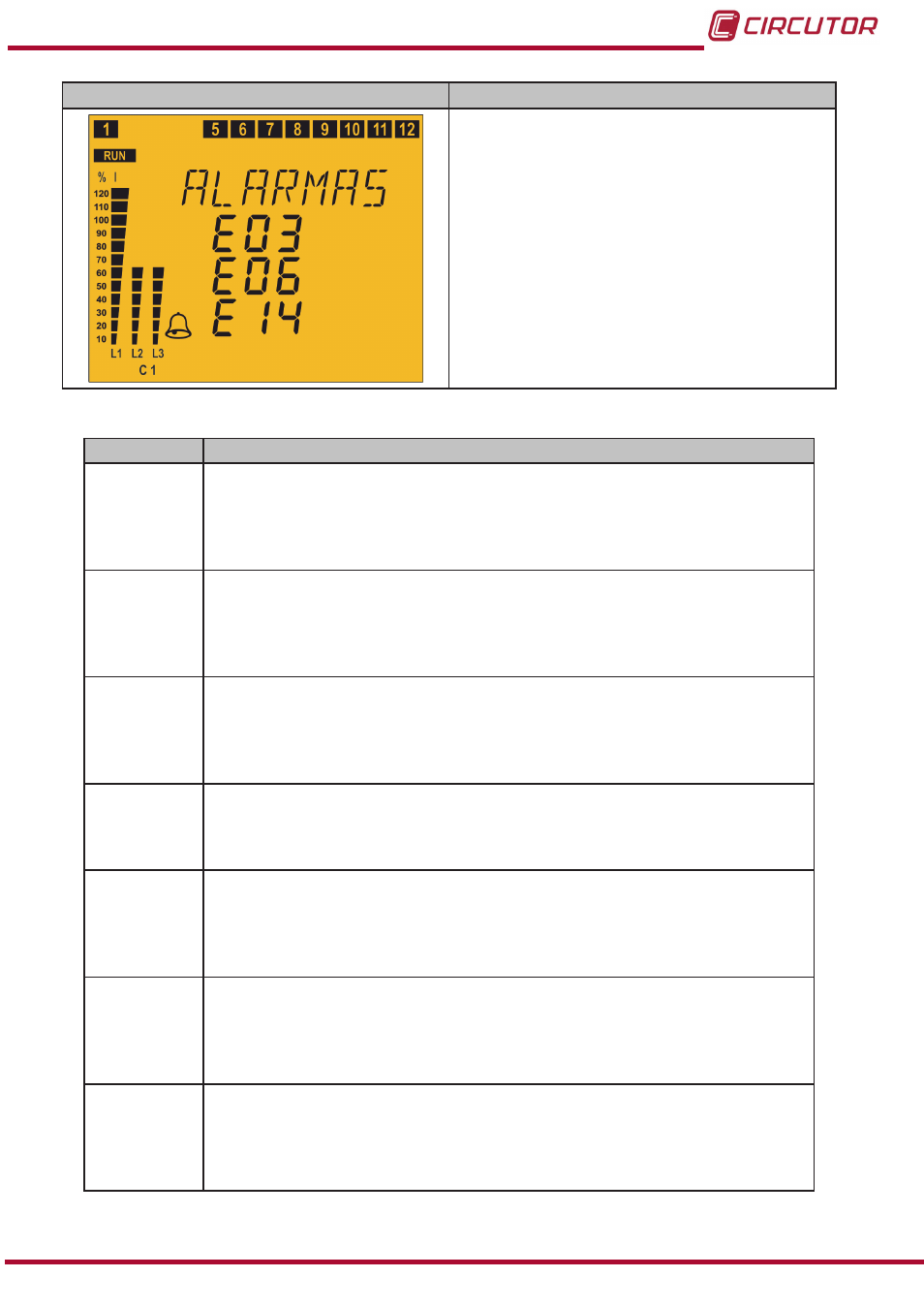

Alarmas activas Parámetros
Código de las alarmas activas E01��E017
( Tabla 9 )
Si hay más de 4 alarmas, la información se
va rotando en la pantalla�
Tabla 9: Código de alarmas�
Código Descripción
E01
Falta de corriente� La corriente de carga es inferior al valor mínimo o alguno
de los transformadores de corriente (TC) no está conectado�
Se activa cuando la corriente de secundario del transformador es inferior a 50
mA en alguna de las fases.
El equipo desconecta los condensadores automáticamente�
E02
Sobrecompensación� El equipo mide potencia capacitiva pero están todos
los escalones desconectados�
Puede ser debida a un mal ajuste del parámetro C/K.
Para evitar posibles actuaciones falsas, dicha alarma tiene un retardo predefi-
nido de 90 segundos.
E03
Subcompensación� El equipo mide potencia inductiva pero están todos los
escalones conectados�
Puede ser debida a un mal ajuste del parámetro C/K.
Para evitar posibles actuaciones falsas, dicha alarma tiene un retardo predefi-
nido de 90 segundos.
E04
Sobrecorriente. La corriente medida supera la corriente nominal en un + 20%
en alguna de las fases� Se considera corriente nominal la del primario del TC�
Para evitar posibles actuaciones falsas, dicha alarma tiene un retardo predefi-
nido de 5 segundos.
E05
Sobretensión� La tensión medida en alguna de las fases supera la tensión
configurada (Vf-n).
El equipo desconecta los condensadores automáticamente�
Para evitar posibles actuaciones falsas, dicha alarma tiene un retardo predefi-
nido de 5 segundos.
E06
Tensión baja� La tensión en alguna de las fases es inferior a la tensión
configurada (Vf-n).
El equipo desconecta los condensadores automáticamente�
Para evitar posibles actuaciones falsas, dicha alarma tiene un retardo predefi-
nido de 5 segundos.
E07
Alarma de Cos φ. El cos φ trifásico se encuentra por debajo del limite confi-
gurado en la Alarma de Cos φ. Y las corrientes medidas deben ser mayores al
umbral configurado.
Para evitar posibles actuaciones falsas, dicha alarma tiene un retardo predefi-
nido de 15 segundos.
