3�5�7�- Conexionado de la corriente de fugas, I Δ
Para la medida de la corriente de fugas debe utilizarse un transformador diferencial, tipo WGS�
El transformador de corriente de fugas debe colocarse de forma que mida la corriente de la
batería de condensadores. Así se podrá detectar cualquier fuga de alguno de los condensares
de la batería.
~
TC
CARGA CONDENSADORES
S1
S2
P1
P2
I
∆
S1
S1
S2
S2
I
L1,
I
L2,
I
L3

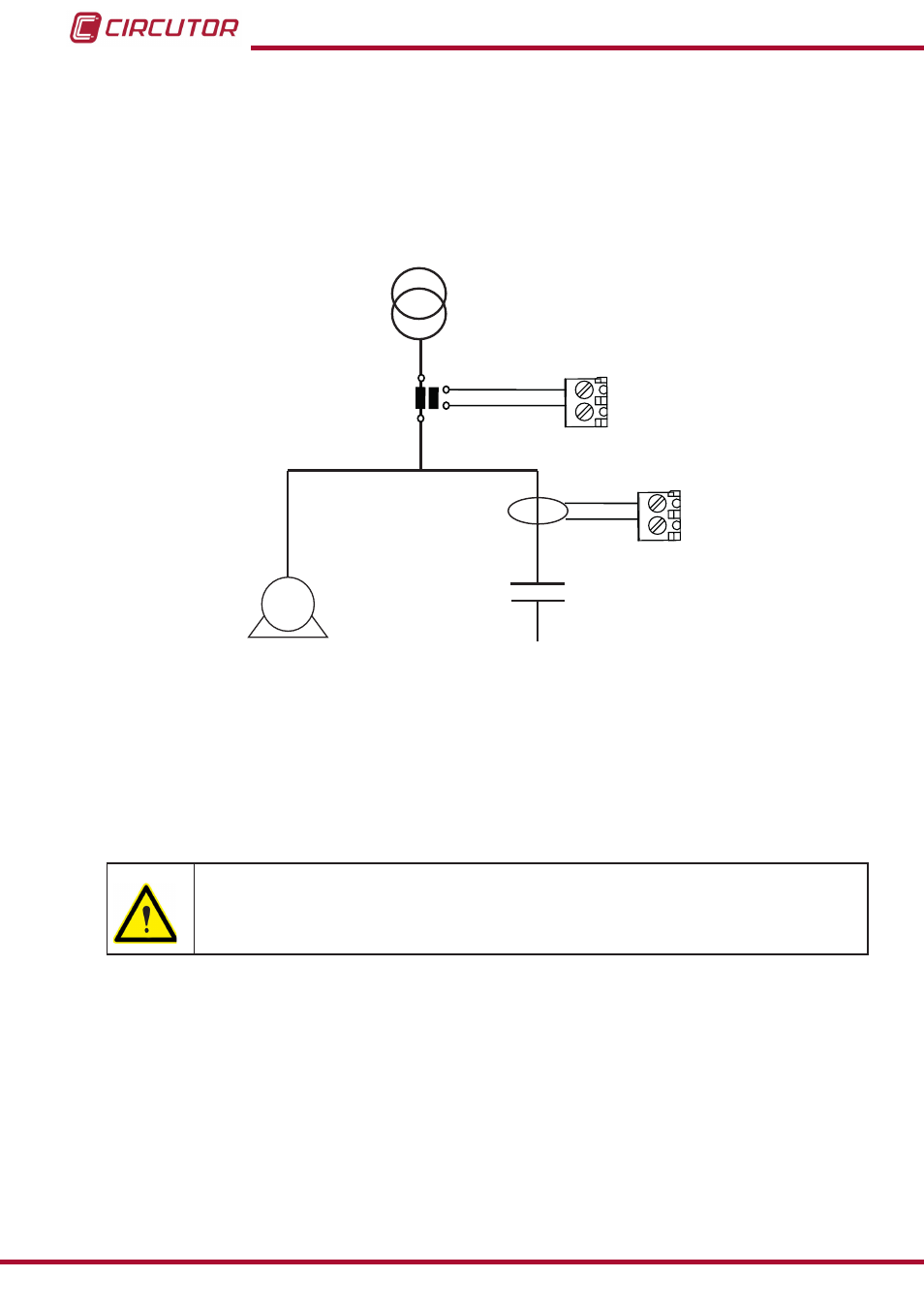

Figura 9: Conexión del transformador de corriente de fugas ( I Δ )�
Nota : La relación del transformador diferencial debe ser de 500 espiras. La máxima co-
rriente de fugas que el equipo puede medir correctamente es de 1.5A CA, aunque la entrada
máxima sea de 5A CA a través del transformador diferencial.
No manipular el transformador de corriente de fugas con el Computer SMART
III FAST alimentado�
