CORRECTO INCORRECTO
~
P1
P2
S1
S2
TC
CARGA CONDENSADORES
Los transformadores de corriente
(TC) deben medir la corriente
conjunta de condensadores más
las cargas
Si no funciona, verificar que los
TC no estén cortocircuitados�
~
CARGA CONDENSADORES
P1
P2
S1
S2
TC
Si se conectan los TC en esta
posición NO SE CONECTARÁ
N I N G Ú N C O N D E N S A D O R
a pesar de que haya cargas
inductivas�
El equipo no compensa�
~
CARGA CONDENSADORES
P1
P2
S1
S2
TC
Si se conectan los TC en esta
posición SE CONECTARÁN
TODOS LOS CONDENSADORES,
pero no se desconectan al
disminuir la carga�
Riesgo de sobrecompensar la
red sin existir carga�

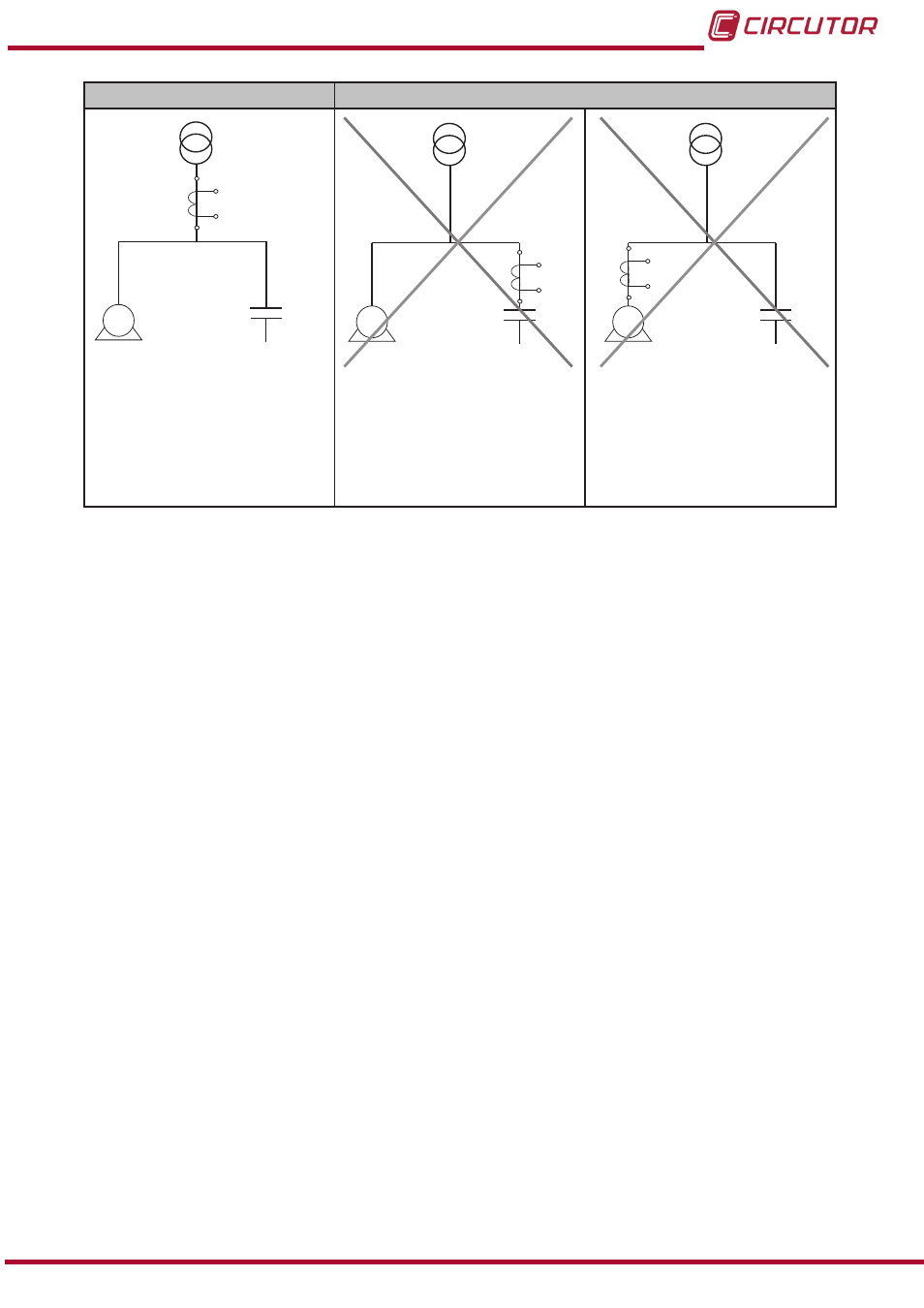

Figura 1: Ubicación de los transformadores de corriente�
