4�4�3� BARRA ANALÓGICA

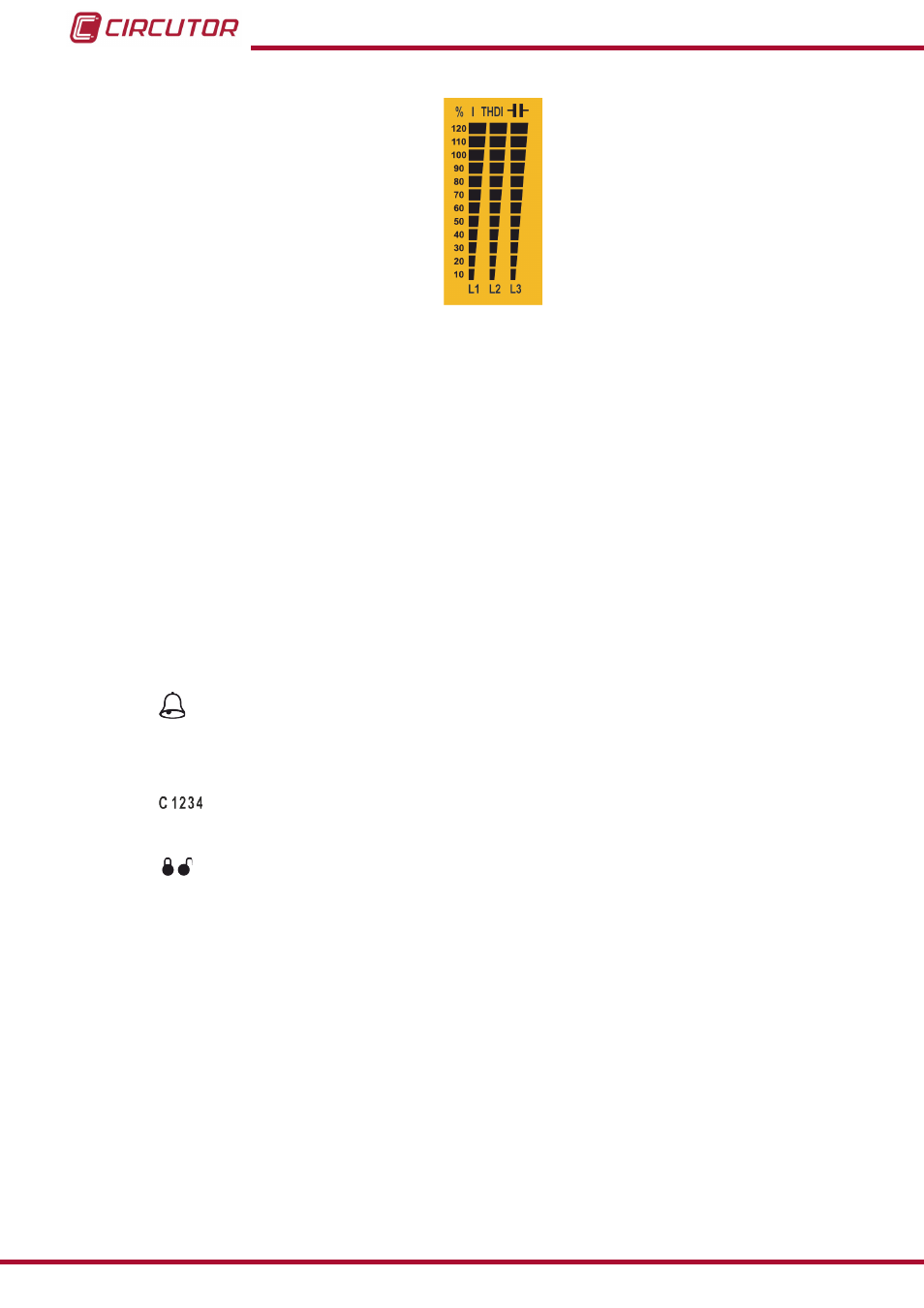

Figura 14: Barra analógica�
Esta barra se visualiza en las pantallas de medida y puede visualizar:
 el % la corriente de cada una de las fases.
 el THD de corriente de cada fase.
 la potencia conectada a la batería.
A través del menú de configuración se selecciona el parámetro a visualizar. ( “5�14�- BARRA
ANALÓGICA” )
También se visualiza en la pantalla de visualización de resultados del TEST, el % de carga de
los condensadores�
4�4�4� OTROS SÍMBOLOS DEL DISPLAY
En el display también se visualiza:
Alarma, cuando el equipo ha detectado una alarma, el backlight de la pantalla
parpadea y el icono alarma se enciende. Para ver la causa de la alarma hay que acceder
a la pantalla de alarmas activas �( “4�6�- ESTADOS DE FUNCIONAMIENTO” )
Coseno objetivo, los iconos indican cual de los 4 cosenos objetivo posibles se
han seleccionado� ( “5.3.- COS φ OBJETIVO” )
Edición bloqueda / desploqueada, la edición de los parámetros de programación
está bloqueada mediante password, estos iconos nos indican si está bloqueada o no.
