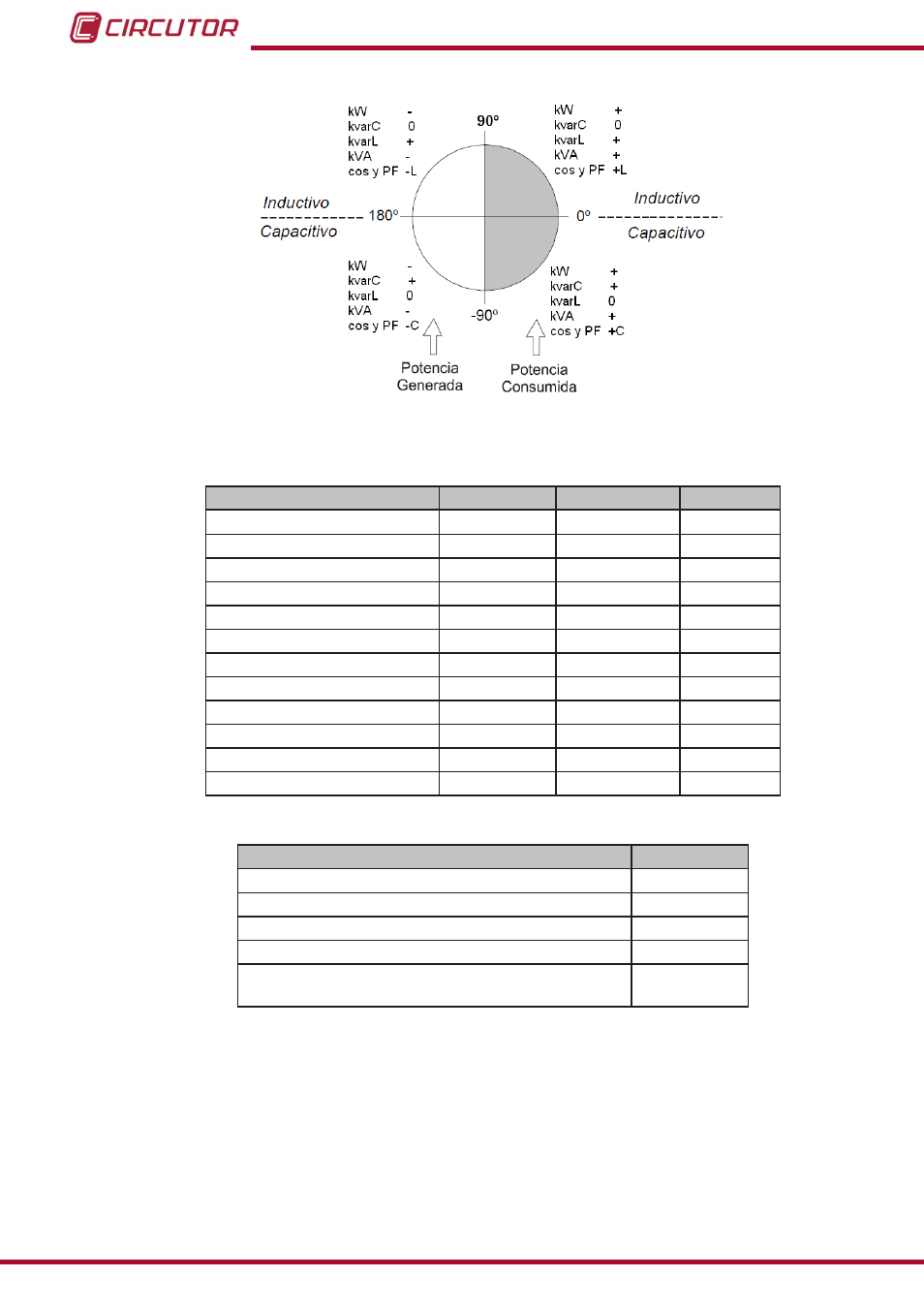

Figura 17: Esquema de los cuatro cuadrantes de medida y compensación�
Tabla 13:Mapa de memoria Modbus : variables de medida (Tabla 2)
Parámetro Instantáneo Máximo Unidades
Arm. Tensión Fundamental L1 400-401 484-485 V / 100
Armónicos Tensión L1 402-415 486-499 % / 10
Arm. Tensión Fundamental L2 416-417 49A-49B mA
Armónicos Tensión L2 418-42B 49C-4AF % / 10
Arm. Tensión Fundamental L3 42C-42D 4B0-4B1 mA
Armónicos Tensión L3 42E-441 4B2-4C5 % / 10
Arm. Corriente Fundamental L1 442-443 4C6-4C7 mA
Armónicos Corriente L1 444-457 4C8-4DB % / 10
Arm. Corriente Fundamental L2 458-459 4DC-4DD mA
Armónicos Corriente L2 45A-46D 4DE-4F1 % / 10
Arm. Corriente Fundamental L3 46E-46F 4F2-4F3 mA
Armónicos Corriente L3 470-483 4F4-507 % / 10
Tabla 14:Mapa de memoria Modbus : variables de medida (Tabla 3)
Parámetro Instantáneo
Variable relés 600
Variable alarmas 605-606
Estado de las salidas 610
Estado entradas digitales 615
Nº de conexiones, de cada una de las 12 salidas
( 6 en modelo Computer SMART III FAST 6)
625-63C
