4.9.- COMUNICACIONES RS-485
Los Computer SMART III FAST disponen de una salida de comunicación serie tipo RS-485
con protocolo de comunicaciones Modbus RTU ®
4�9�1� CONEXIONADO
La composición del cable RS-485 se deberá llevar a cabo mediante cable de par trenzado
con malla de apantallamiento (mínimo 3 hilos), con una distancia máxima entre el Computer
SMART III FAST y la unidad master de 1200 metros de longitud.
En dicho bus podremos conectar un máximo de 32 Computer SMART III FAST �
Para la comunicación con la unidad master, debemos utilizar el conversor inteligente de pro-
tocolo de red RS-232 a RS-485 (M54020 Conversor inteligente). Con dicho conversor no es
necesario utilizar la conexión del Pin 7 en la parte RS-485.
B ( - )
A ( + )
S
A( + )
B( - )
S
RS-232 / USB / Ethernet / Profibus ...
PC
RS-485
RS-485
RS-232
USB
Ethernet
Profibus
...

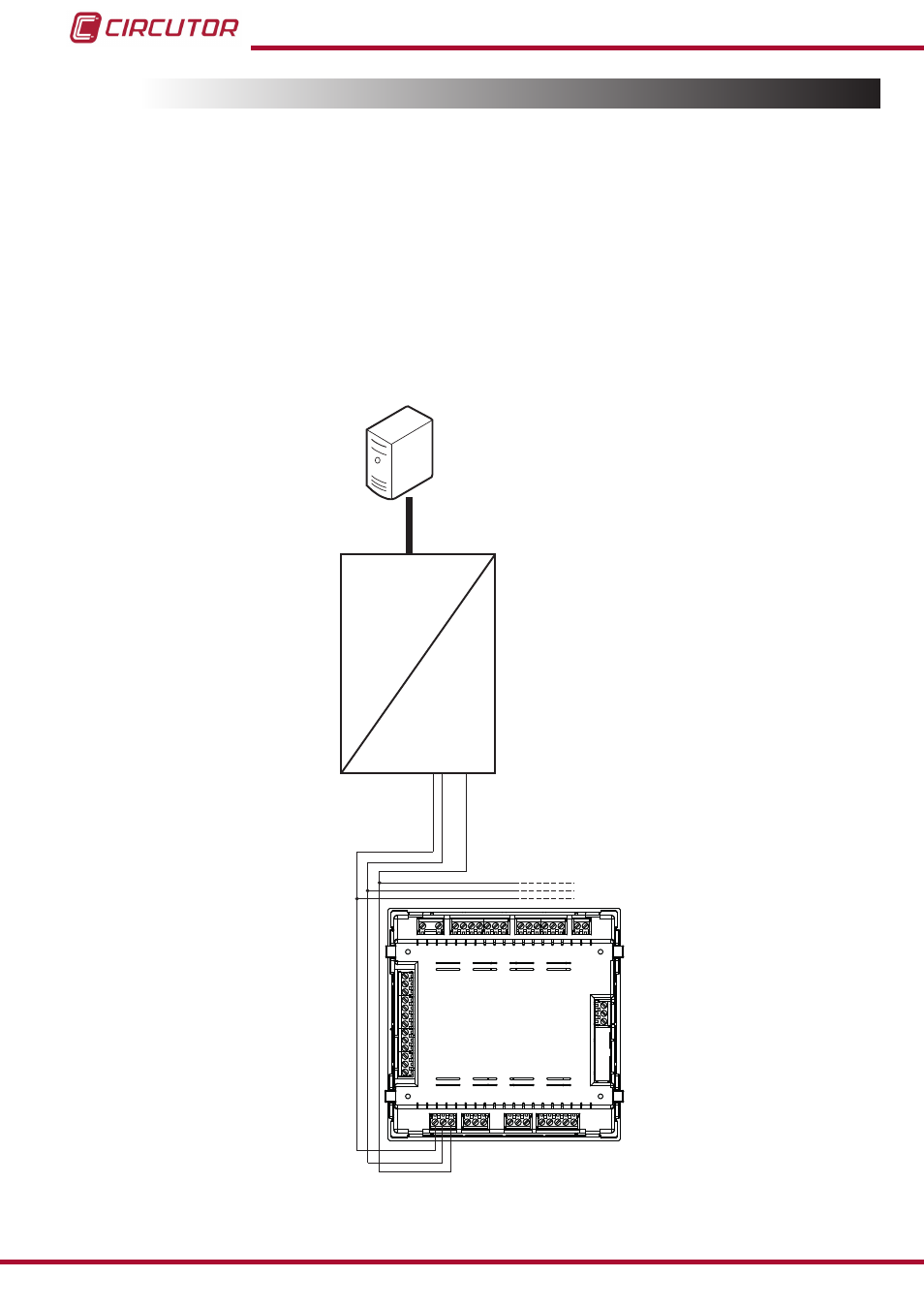

Figura 16: Esquema de conexionado RS-485�
