4�4�1� ESTADO DE LOS CONDENSADORES

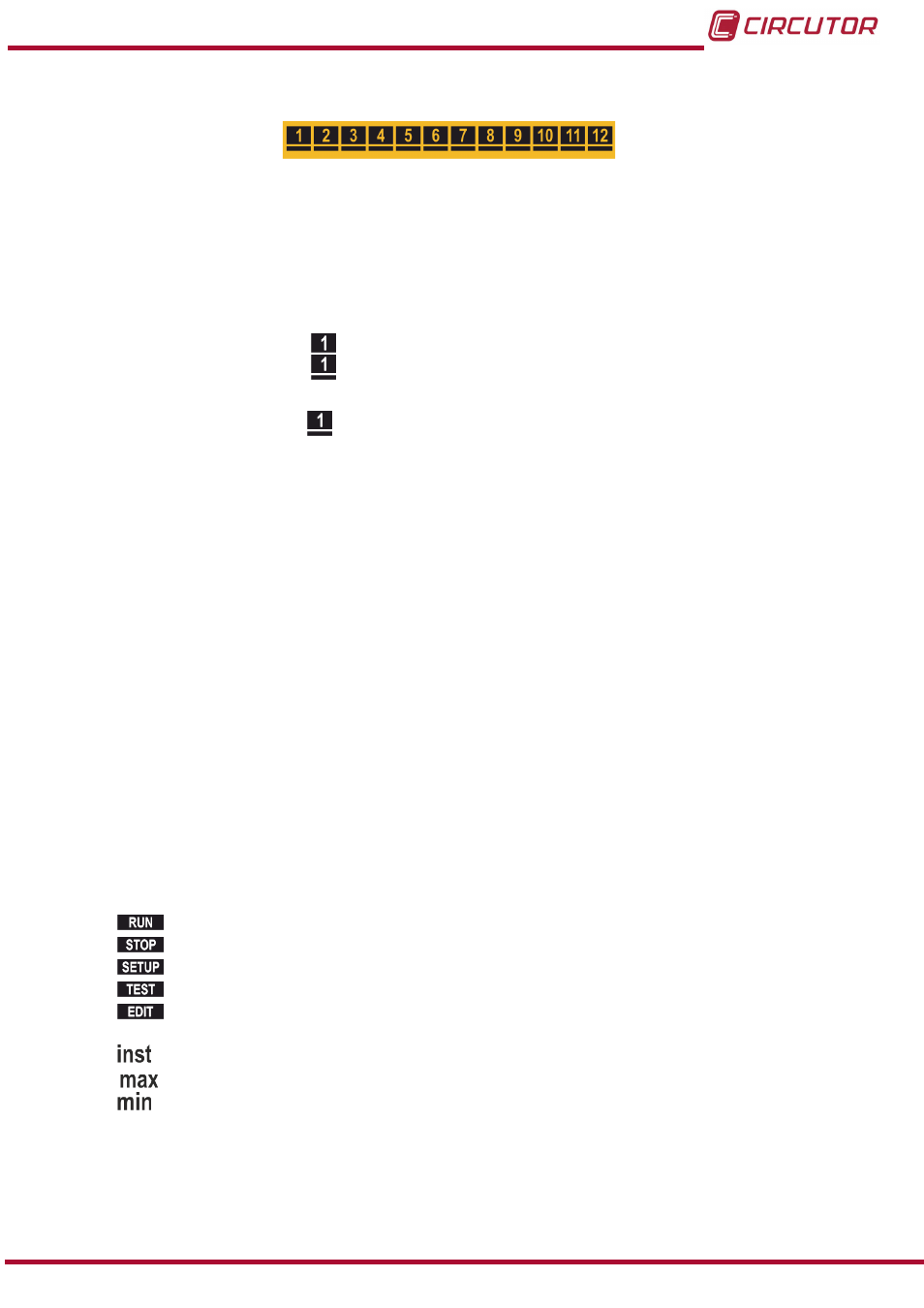

Figura 13: Estado de los condensadores�
En este área se muestra el estado de los relés (escalones) del equipo, y por lo tanto de los
condensadores conectados a él�
Los posibles estados son:
 No se visualiza nada si el escalón no está conectado y configurado como AUTO �
 Se visualiza el icono si el escalón está conectado y configurado como AUTO �
 Se visualiza el icono ,con la barra inferior fija, si el escalón está conectado y con-
figurado como
On �
 Se visualiza el icono ,con la barra inferior parpadeando, si el escalón está conec-
tado y configurado como On NC �
 Se visualiza únicamente la barra inferior fija, si el escalón está desconectado y confi-
gurado como OFF �
Se visualiza únicamente la barra inferior parpadeando, si el escalón está anulado por
la alarma de corriente de fugas, E15 �
En el menú de configuración ( “5�12�- ESTADO DE LOS ESCALONES” ) se selecciona el estado
de los escalones, las posibles opciones son:

AUTO , El estado del escalón depende de la maniobra realizada por el equipo.

On , Escalón forzado a ON, siempre conectado.

OFF , Escalón forzado a OFF, siempre desconectado.
 On NC , Escalón forzado a ON, siempre conectado pero sin que el sistema tenga en
cuenta su potencia conectada�
Por defecto todos los escalones vienen configurados como AUTO �
4�4�2� ESTADO DEL EQUIPO
En este área se visualiza el estado del equipo en función de los siguientes iconos:
El equipo se encuentra en modo de medida y regulación�
El equipo no mide ni regula�
Indica que se está dentro del menú de configuración.
Indica que se está dentro del menú de test.
Indica que dentro del menú de configuración se está en modo edición.
Indica que se está visualizando el valor instantáneo�
Indica que se está visualizando el valor máximo.
Indica que se está visualizando el valor mínimo.
