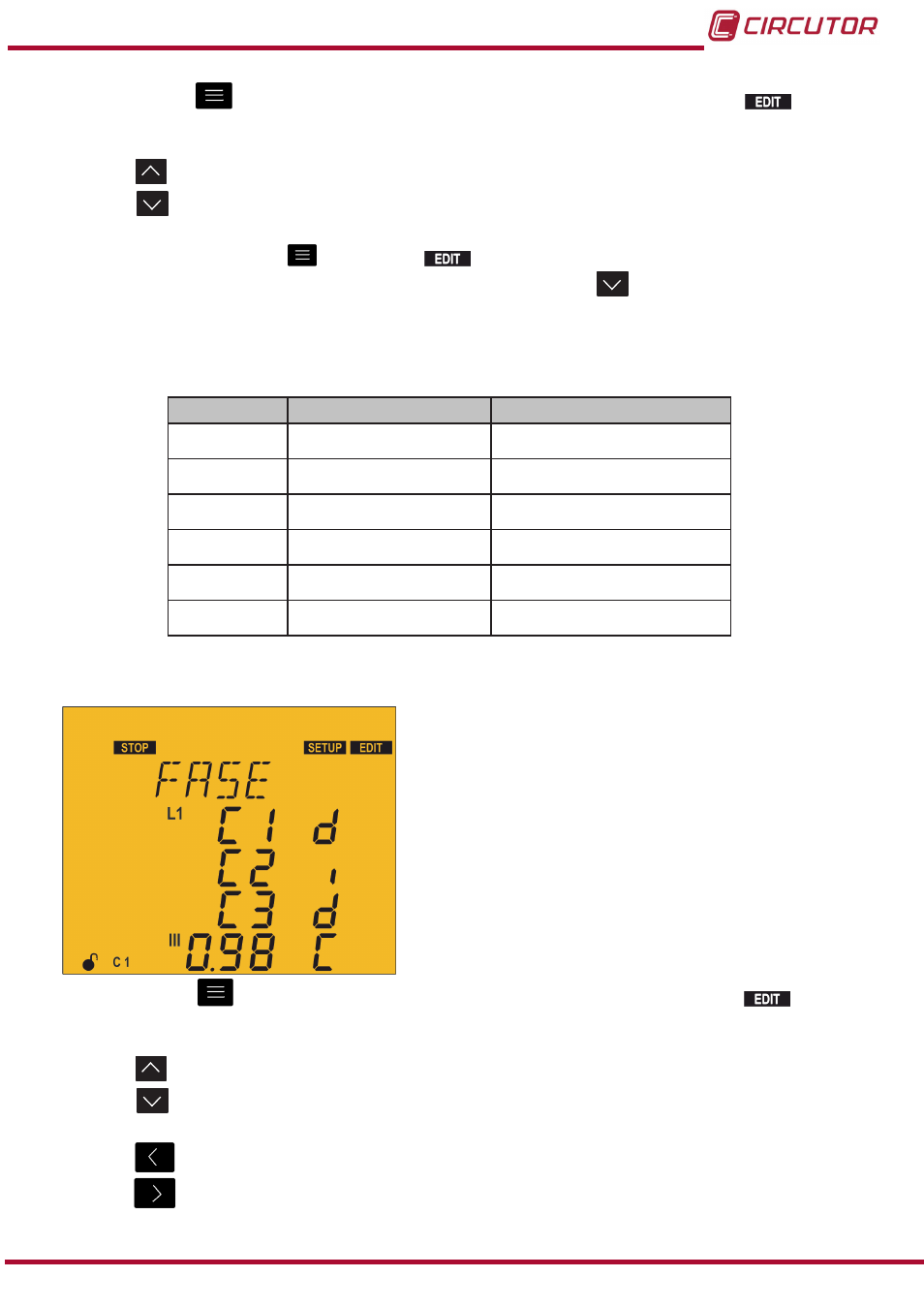

Pulsar la tecla para entrar en modo edición, se identifica por el símbolo y el
parpadeo de los digitos a modificar�
La tecla muestra la siguiente opción�
La tecla muestra la opción anterior�
Para validar el dato pulsar , el símbolo desaparece del display�
Para acceder al siguiente paso de programación pulsar la tecla �
Si no tocamos ninguna tecla durante 5 minutos, el equipo salta a la pantalla de simulación,
“5�27�- PANTALLA DE SIMULACIÓN” �
Tabla 41: Opciones de la conexión de fase�
Fases Fase de medida de V Fase de conexión del TC
PH1 L1-L2-L3 L1
PH2
L1-L2-L3 L2
PH3 L1-L2-L3 L3
PH4
L1-L2-L3 L1 (Transformador invertido)
PH5 L1-L2-L3 L2 (Transformador invertido)
PH6 L1-L2-L3 L3 (Transformador invertido)
 Tipo de conexión 3u3C
Si se ha seleccionado la conexión con tres
corrientes (
3u3C ), en esta pantalla se asocia
cada corriente con su tensión y se indica el sentido
de la corriente�
d : directa.
i : inversa.
Pulsar la tecla para entrar en modo edición, se identifica por el símbolo y el
parpadeo de los digitos a modificar�
La tecla muestra la siguiente opción�
La tecla muestra la opción anterior�
La tecla salta a la tensión anterior�
La tecla salta a la tensión siguiente�
