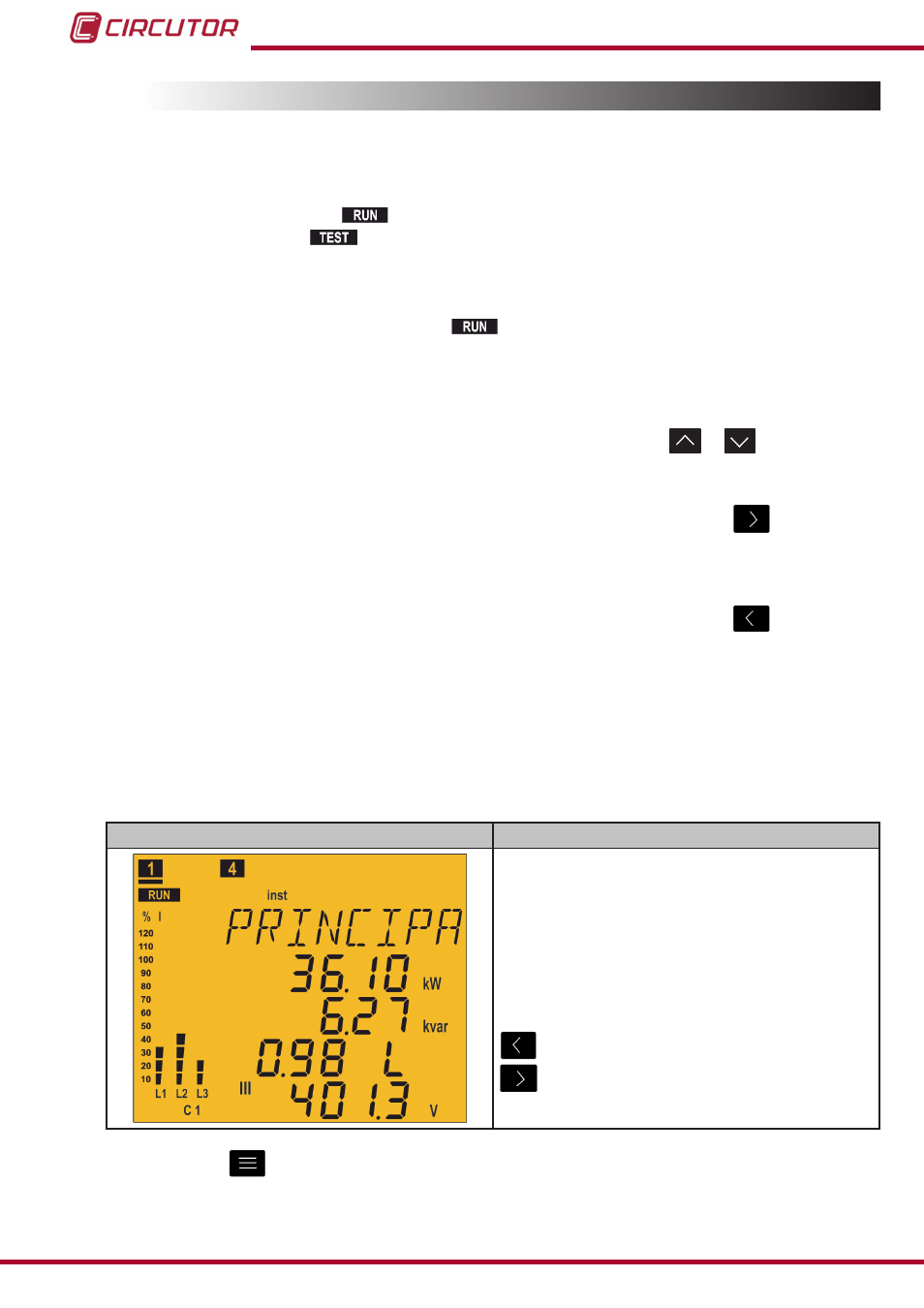

Página 34: 4�6�- estados de funcionamiento
4.6.-
ESTADOS DE FUNCIONAMIENTO
El
Computer SMART III FAST dispone de 2 estados de funcionamiento con las pantallas de
visualización acordes al estado seleccionado:
Estado de medida,
,
Estado de test,
,
4�6�1� ESTADO DE MEDIDA
Este estado se identifica por el símbolo
en la zona de estado del equipo del display
)�
Es el estado normal de funcionamiento del
Computer SMART III FAST, en el que el equipo
mide los diferentes parámetros de la red y actúa según los parámetros configurados, conec-
tando o desconectando los condensadores de la batería.
Para moverse por las diferentes pantallas hay que utilizar las teclas
y
�
Borrado de los valores máximos:
Estando en la pantalla de visualización de valores máximos, pulsar la tecla
durante más
de 3 segundos�
Borrado de los valores mínimos:
Estando en la pantalla de visualización de valores mínimos, pulsar la tecla
durante más
de 3 segundos�
Si transcurren 5 minutos sin pulsar ninguna tecla el equipo salta a la pantalla principal.
En función del tipo de conexión de la instalación, las pantallas de visualización varían.
4�6�1�1� Conexión
3U
�3C
( 3 Tensiones + Neutro y 3 corrientes )
Pantalla Principal
Parámetros
Potencía Activa III (kW o MW)
Potencia Reactiva III (kvar o Mvar)
Cos
φ
L : Inductivo / C: capacitivo
+ : consumido / - : generado
Tensión Fase - Fase III (V o kV)
Visualización de los valores mínimo.
Visualización de los valores máximos.
Pulsar la tecla
para saltar a la pantalla de
Corrientes�
