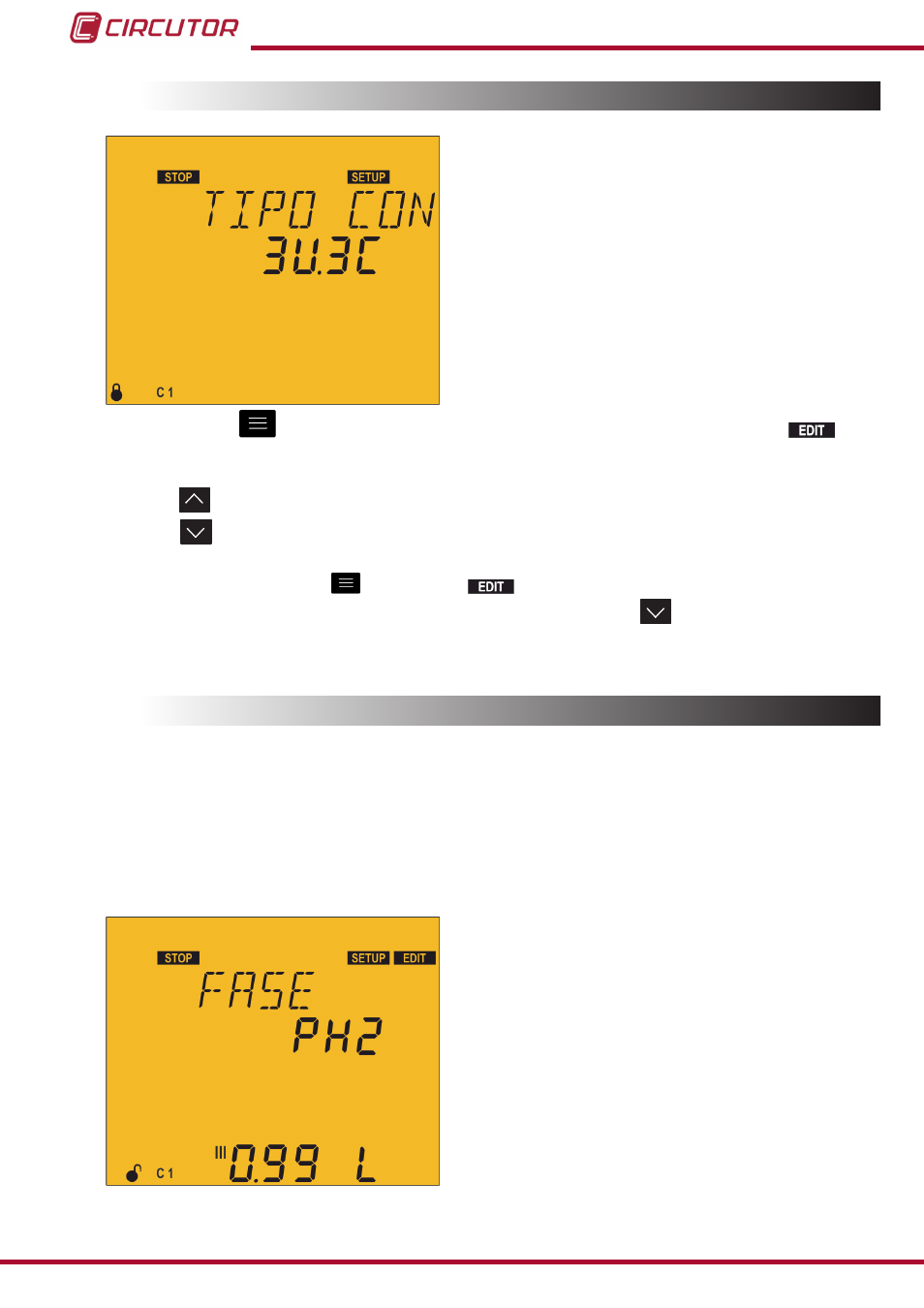

5.5.- TIPO DE CONEXIÓN
En este punto se selecciona el tipo de conexión de
la instalación, donde:
3u3C , 3 tensiones + neutro y 3 corrientes.
3u1C , 3 tensiones + neutro y 1 corriente.
2u1C , 2 tensiones y 1 corriente.
Pulsar la tecla para entrar en modo edición, se identifica por el símbolo y el
parpadeo de los digitos a modificar�
La tecla muestra la siguiente opción�
La tecla muestra la opción anterior�
Para validar el dato pulsar , el símbolo desaparece del display�
Para acceder al siguiente paso de programación pulsar la tecla �
Si no tocamos ninguna tecla durante 5 minutos, el equipo salta a la pantalla de simulación,
“5�27�- PANTALLA DE SIMULACIÓN” �
5.6.- CONEXIÓN DE FASE
Con este parámetro se adapta el equipo a las distintas opciones de conexión de los cables de
alimentación y medida y de los transformadores de corriente, a las fases del sistema trifásico.
Según el tipo de conexión que se ha programado en el punto anterior, la pantalla de conexión
es diferente�
 Tipo de conexión 3u1C o 2u1C
Si se ha seleccionado una conexión con una única
corriente (
3u1C o 2u1C ), en esta pantalla se
selecciona una de las 6 posibles fases que se
indican en la Tabla 41 �
La selección de una u otra de las opciones se debe
hacer cuando en la instalación, en el momento
del ajuste, se está consumiendo potencia reactiva
inductiva con un cos φ entre 0.6 y 1 inductivo. Se
van tanteando las opciones hasta que la pantalla
muestre un cos φ entre 0.6 y 1 ( la visualización
del cos φ es sólo informativa, no editable).
