CIRCUTOR computer SMART III-Fast Series - Manual (Página 16)

3�5�3�- 3 tensiones + Neutro y 1 corriente, Modelo Computer SMART III FAST 6�
Tipo de conexión: 3U �1C
V
LN
I
L2
S1
L1
L2
L3
N
V
L1
V
L2
V
L3
S1 S2
P1 P2
S1 S1 S2 S2 S2
I
L3
I
L1
A1 A2
Alimentación
Auxiliar
COM 1 2 3 4 5 6
COM ACT C1...C6
Alimentación
Auxiliar

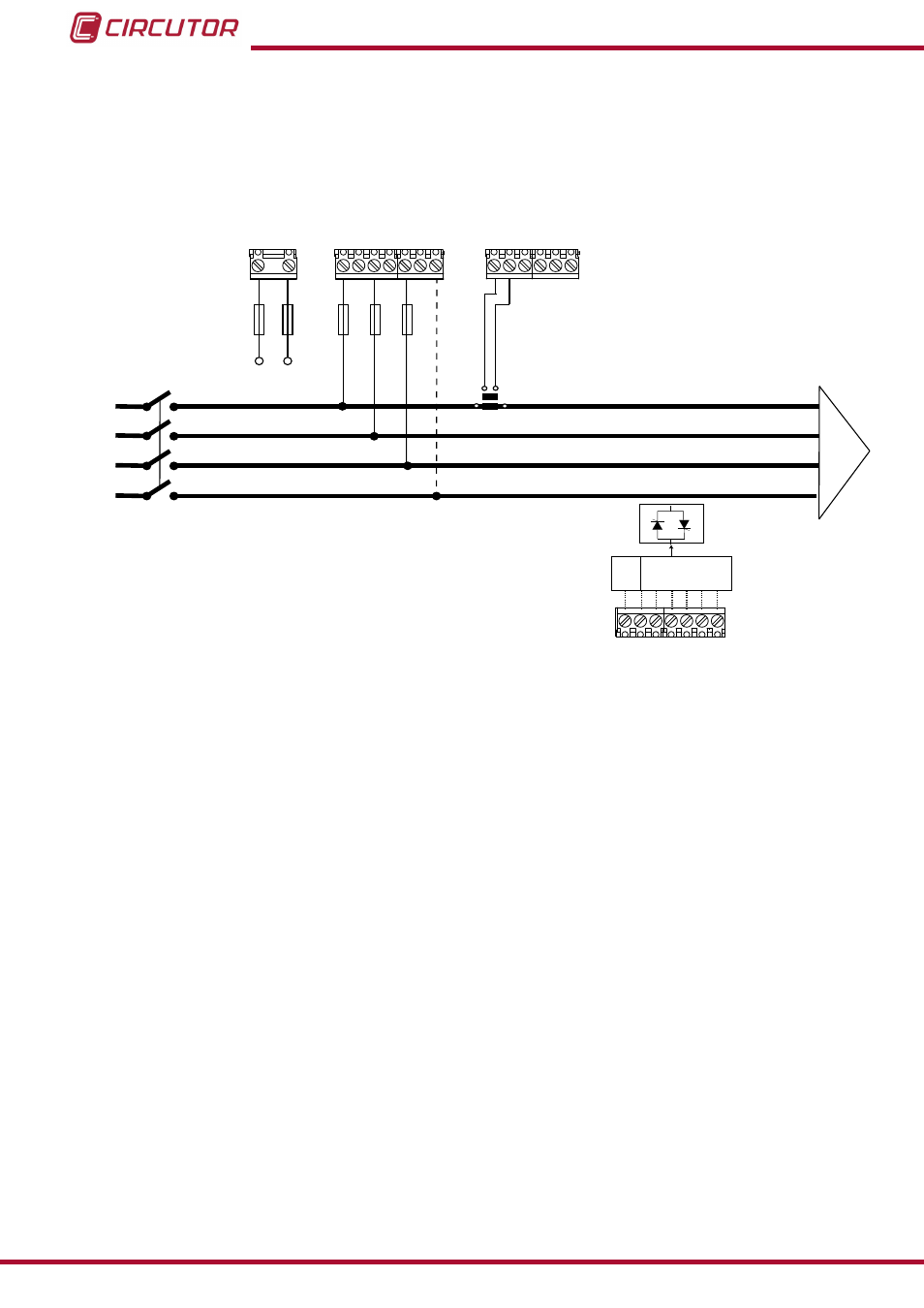

Figura 5: 3 tensiones + neutro y 1 corriente, modelo Computer SMART III FAST 6�
Nota : En caso de no respetar la forma de conexión indicada, deberá ajustarse la fase
siguiendo el procedimiento del “5�6�- CONEXIÓN DE FASE”
Nota : La alimentación auxiliar puede conectarse Fase-Neutro ( como en la Figura 5 ) o
Fase-Fase, siempre y cuando no se exceda el rango de alimentación ( ver “6�- CARACTE-
RÍSTICAS TÉCNICAS” )�
Nota : En este tipo de conexión, la conexión de Neutro a V
LN
no es obligatoria.
Nota : En este tipo de conexión, la conexión del transformador de corriente debe hacerse
en los bornes I
L1
.
16
Computer SMART III FAST
Manual de Instrucciones
