HEIDENHAIN iTNC 530 93
3.8 T
A
LADRADO PR
OF
. UNIVER
SA
L (ciclos
205, DIN/ISO:
G205)

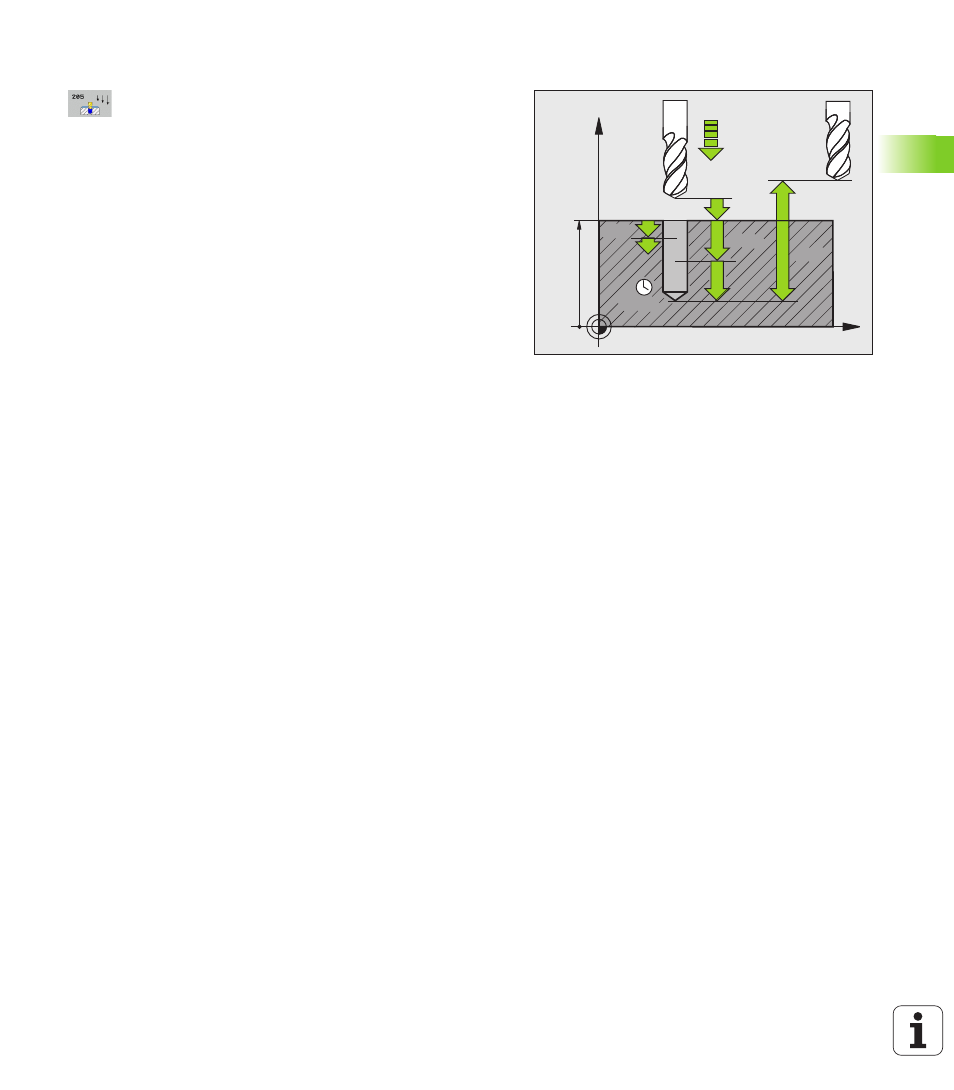

Parámetros de ciclo
 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza Campo de introducción 0 bis 99999,9999
alternativo PREDEF
 Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base del taladro (extremo
del cono del taladro). Campo de introducción
-99999.9999 a 99999.9999
 Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el taladro en
mm/min. Campo de introducción 0 a 99999.9999
alternativo FAUTO, FU
 Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza Campo de introducción 0 bis 99999,999. La
profundidad no tiene que ser múltiplo del paso de
profundización. El TNC se desplaza en un sólo paso
de mecanizado a la profundidad total cuando:
 El paso de profundización y la profundidad total son
iguales
 El paso de profundización es mayor a la profundidad
total
 Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 hasta
99999,9999
 2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta en la cual no se
puede producir ninguna colisión entre la herramienta
y la pieza (medio de sujeción) Campo de introducción
0 hasta 99999,9999 alternativo PREDEF
 Valor de reducción Q212 (valor incremental): Valor
según el cual el TNC reduce la profundidad de paso
Q202. Campo de introducción 0 a 99999,9999
 Mínima profundidad de paso Q205 (valor
incremental): Si se ha introducido un valor de
reducción, el TNC límita el paso de aproximación al
valor programado en Q205. Campo de introducción 0
a 99999,9999
 Distancia de parada previa arriba Q258 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso del
taladro a la profundidad de paso actual; valor de la
primera profundidad de paso. Campo de introducción
0 a 99999,9999
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
