HEIDENHAIN iTNC 530 329
12.7 T
O
RNEAR POR INTERPOLA
CIÓN (opción de sof
tw
a
re
, ciclo 290,
DIN/ISO:
G290)

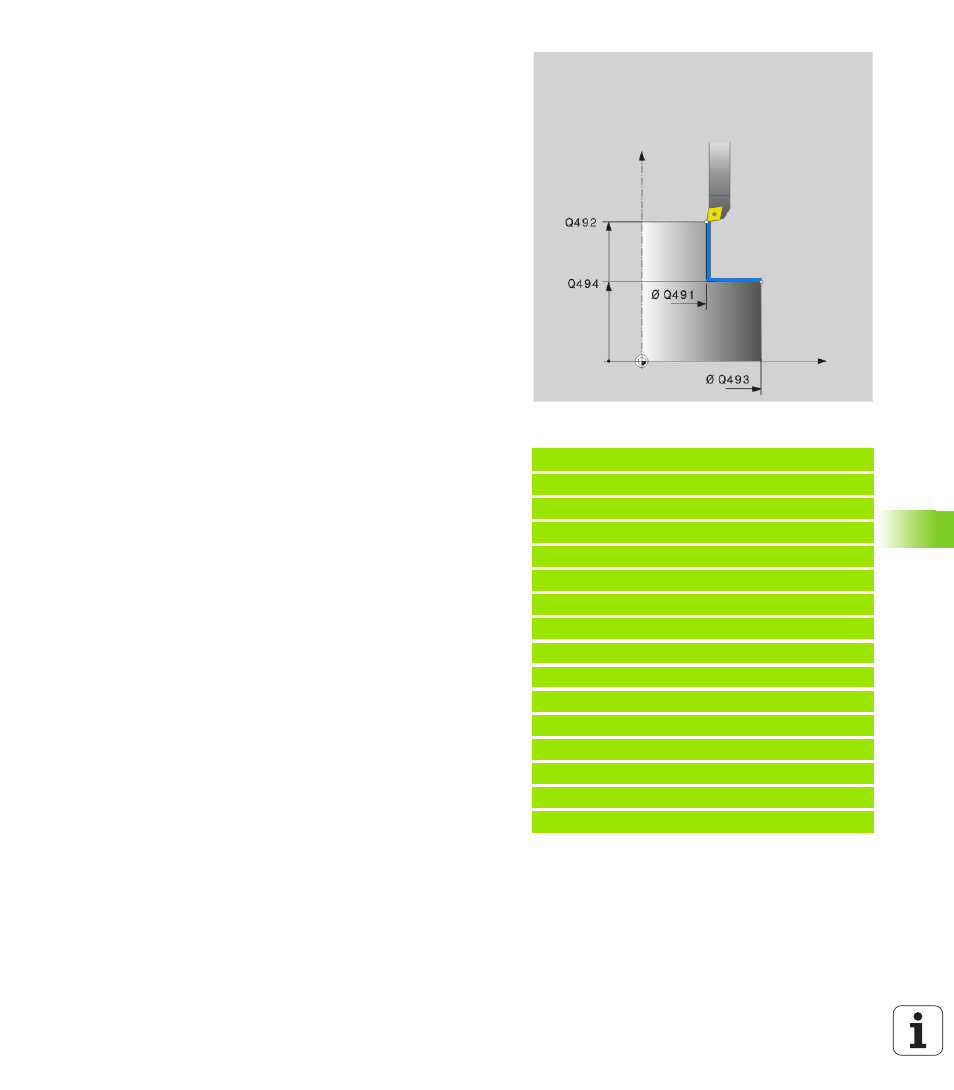

 Diámetro de inicio de contorno Q491 (absoluto):
introducir la esquina del punto inicial en X, diámetro.
Campo de introducción -99999,9999 hasta
99999,9999
 Inicio de contorno Z Q492 (absoluto): esquina del
punto inicial en Z. Campo de introducción
-99999,9999 hasta 99999,9999
 Diámetro de final de contorno Q493 (absoluto):
introducir la esquina del punto final en X, diámetro.
Campo de introducción -99999,9999 hasta
99999,9999
 Final de contorno Z Q494 (absoluto): esquina del
punto final en Z. Campo de introducción -99999,9999
hasta 99999,9999
 Ángulo superficie de perímetro Q495: ángulo de la
primera superficie a mecanizar en grados. Campo de
entrada -179,999 hasta 179,999
 Ángulo superficie plano Q496: ángulo de la segunda
superficie a mecanizar en grados. Campo de entrada
-179,999 hasta 179,999
 Radio de la esquina de contorno Q500: Redondeado
de esquina entre las superficies a mecanizar. Campo
de introducción 0 999,999
Ejemplo: Bloques NC
62 CYCL DEF 290 GIRAR POR INTERPOLACIÓN
Q200=2 ;DISTANCIA DE SEGURIDAD
Q445=+50 ;ALTURA SEGURIDAD
Q336=0 ;ÁNGULO CABEZAL
Q440=20 ;VELOCIDAD DE CORTE
Q441=0.75 ;PROFUNDIZACIÓN
Q442=+0 ;ÁNGULO INICIAL
Q443=-1 ;DIRECCIÓN MECANIZADO
Q444=+6 ;EJE DE INTERPOLACIÓN
Q491=+25 ;DIÁMETRO INICIO CONTORNO
Q492=+0 ;INICIO CONTORNO Z
Q493=+50 ;FINAL CONTORNO X
Q494=-45 ;FINAL CONTORNO Z
Q495=+0 ;ÁNGULO SUPERFICIE PERÍMETRO
Q496=+0 ;ÁNGULO SUPERFICIE PLANO
Q500=4,5 ;RADIO ESQUINA DE CONTORNO
