442 Ciclos de palpación: Controlar las piezas automáticamente
16.8 MEDICIÓN RECTÁNGUL
O EX
TERNO (ciclo 424, DIN/ISO:
G424)
16.8 MEDICIÓN RECTÁNGULO
EXTERNO (ciclo 424,
DIN/ISO: G424)
Desarrollo del ciclo

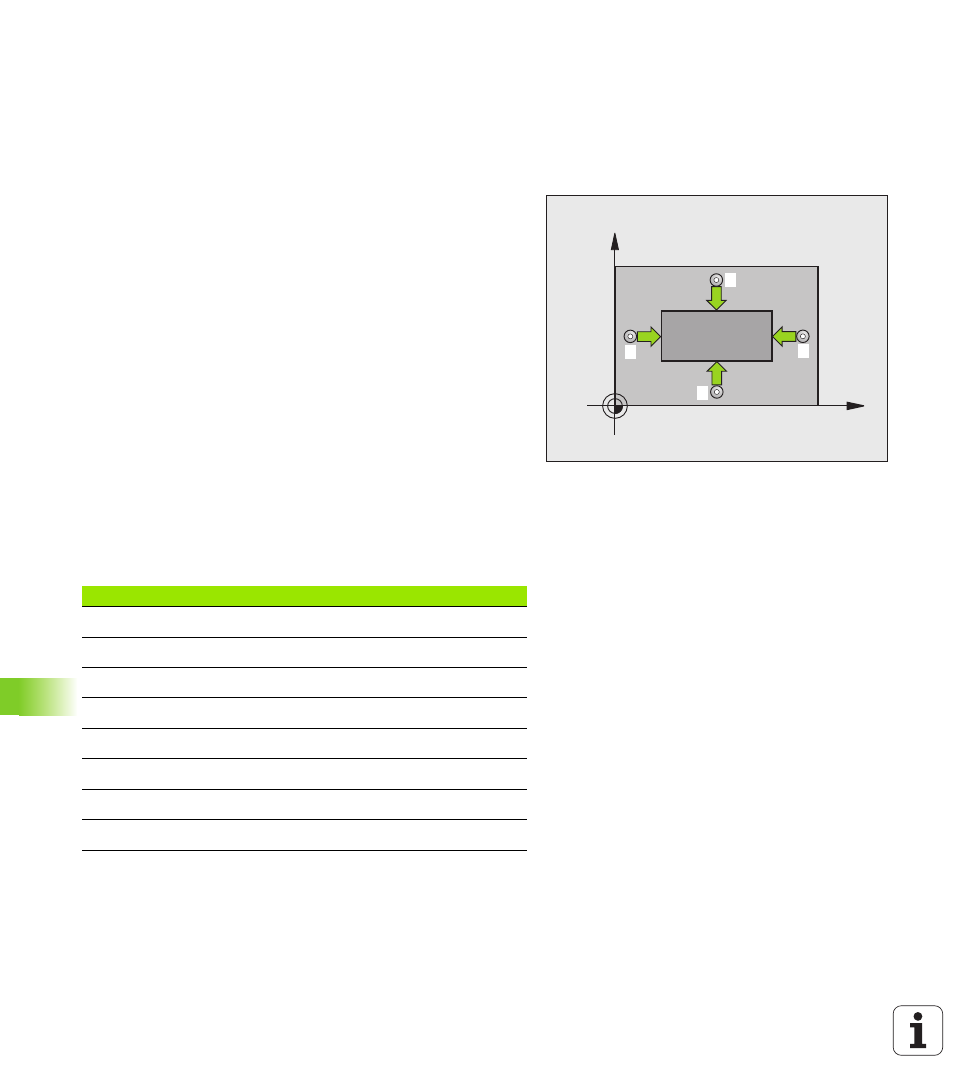

Con el ciclo de palpación 424 se calcula el punto central así como la
longitud y la anchura de una isla rectangular. Si se han definido los
valores de tolerancia correspondientes en el ciclo, el TNC realiza una
comparación del valor nominal y el real y memoriza la diferencia en los
parámetros del sistema.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150)
y según la lógica de posicionamiento Ver “Ejecutar ciclos de
palpación” en pág. 340 hacia el punto de palpación
1 . El TNC
calcula los puntos de palpación según las indicaciones en el ciclo y
la distancia de seguridad indicada en MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120)
3 Después el palpador se desplaza al siguiente punto de palpación
paralelo al eje en altura de medición o lineal en altura de seguridad
2 y ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 Para finalizar el TNC hace retroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en los
siguientes parámetros Q:
X
Y
1
2
3
4
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje auxiliar
Q154 Valor real del lado en el eje principal
Q155 Valor real del lado en el eje auxiliar
Q161 Desviación del centro en eje principal
Q162 Desviación del centro en eje auxiliar
Q164 Desviación del lado en el eje principal
Q165 Desviación del lado en el eje auxiliar
