HEIDENHAIN iTNC 530 435

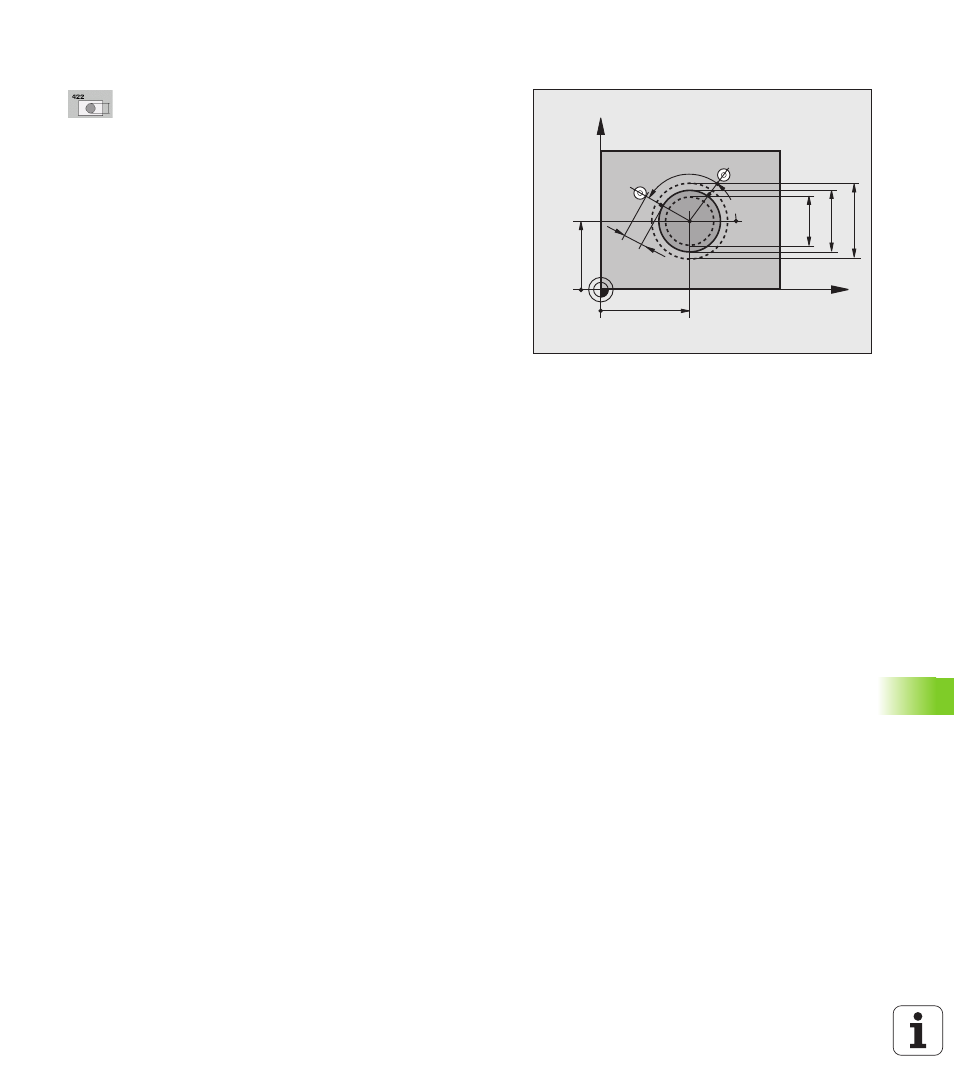

16.6 MEDIR CÍR
C
UL
O EXTERIOR
(ciclo 422, DIN/ISO:
G422)
Parámetros de ciclo
 Centro 1er eje Q273 (valor absoluto): Centro de la
isla en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 hasta
99999,9999
 Centro 2º eje Q274 (valor absoluto): Centro de la isla
en el eje auxiliar del plano de mecanizado Campo de
introducción -99999,9999 hasta 99999,9999
 Diámetro nominal Q262: introducir diámetro de la isla.
Campo de introducción 0 a 99999,9999
 Ángulo inicial Q325 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación. Campo de introducción -
360,0000 hasta 360,0000
 Paso angular Q247 (valor incremental): ángulo entre
dos puntos de medición, el signo del paso angular
determina la dirección del mecanizado (- = sentido
horario). Si se quieren medir arcos de círculo, deberá
programarse un paso angular menor a 90°. Campo de
introducción -120,0000 hasta 120,0000
X
Y
Q325
Q247
Q278 Q262 Q277
Q274 ±Q280
Q273 ±Q279
MP6140
+
Q320
