HEIDENHAIN iTNC 530 245
8.6 Ejemplos de pr
ogr
amación

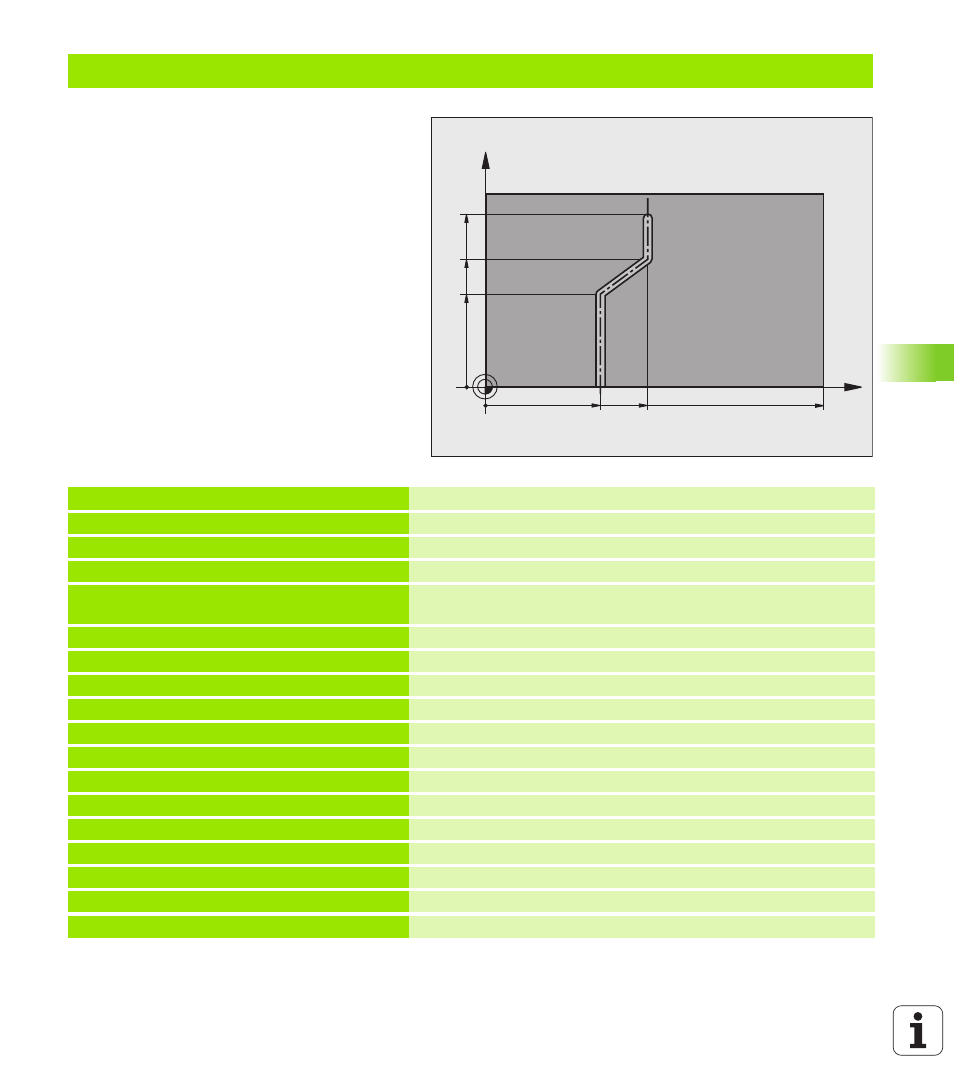

Ejemplo: Superficie cilíndrica con ciclo 28
Nota:
 Cilindro sujeto en el centro de la mesa
giratoria
 Máquina con cabezal B y mesa C
 El punto de referencia está en el centro de la
mesa giratoria
 Descripción de la trayectoria de punto medio
en subprograma del contorno
0 BEGIN PGM C28 MM
1 TOOL CALL 1 Z S2000 Llamada a la hta. , eje de la hta. Z, diámetro 7
2 L Z+250 R0 FMAX Retirar la herramienta
3 L X+50 Y+0 R0 FMAX Posicionanar la hta. sobre el centro de la mesa giratoria
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0
TURN FMAX Inclinar
5 CYCL DEF 14,0 CONTORNO Determinar el subprograma del contorno
6 CYCL DEF 14.1 LABEL DEL CONTORNO 1
7 CYCL DEF 28 SUPERFICIE CILÍNDRICA Determinar los parámetros del mecanizado
Q1=-7 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q6=2 ;DIST. DE SEGURIDAD.
Q10=-4 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=250 ;AVANCE DE FRESADO
Q16=25 ;RADIO
Q17=1 ;TIPO DE MEDICIÓN
Q20=10 ;ANCHO DE RANURA
Q21=0.02 ;TOLERANCIA Postmecanizado activo
C
Z
157
52.5
40
35
60
70
