146 Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras
5.2 CAJERA RECT
ANGULAR (ciclo
251, DIN/ISO:
G251)

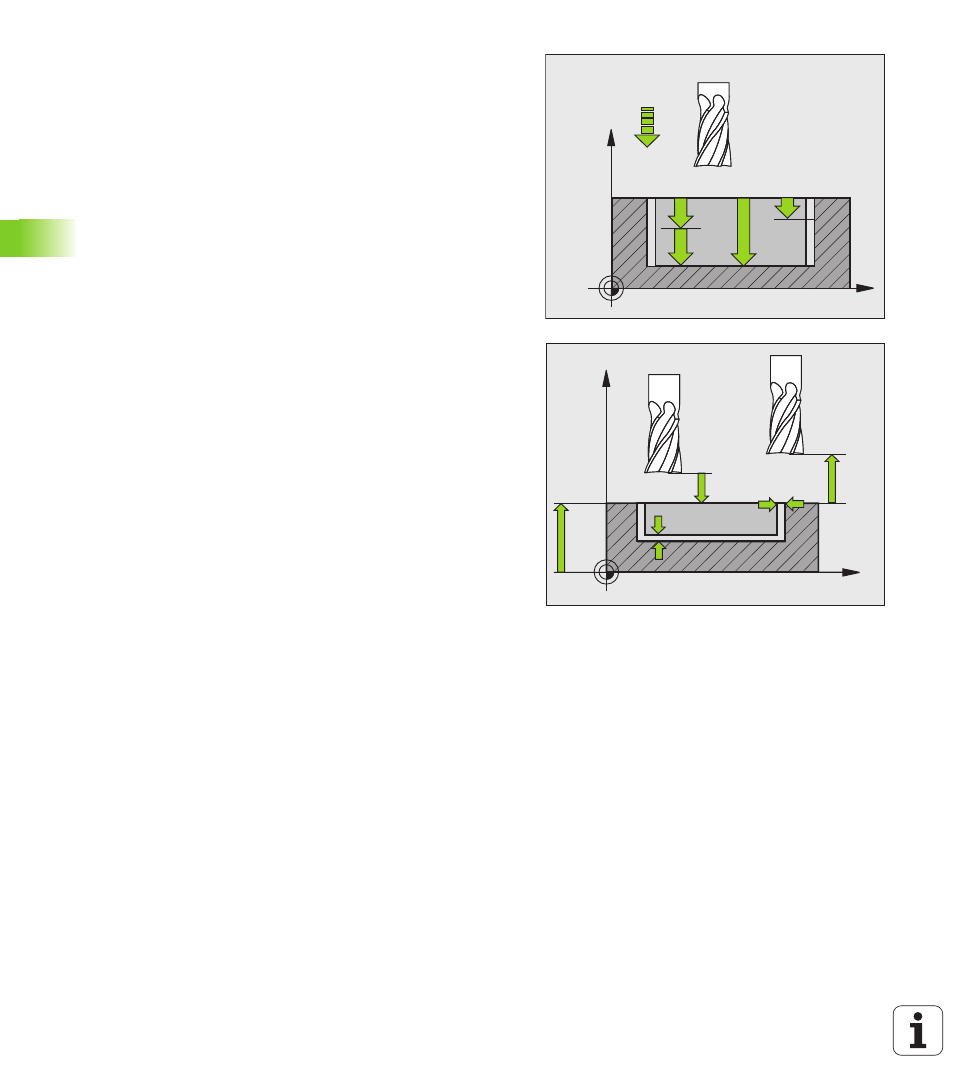

 Profundidad Q201 (valor incremental): distancia entre
la superficie de la pieza y la base de la cajera. Campo
de entrada -99999,9999 hasta 99999,9999
 Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0. Campo de
introducción 0 a 99999,9999
 Sobremedida de acabado en profundidad Q369 (valor
incremental): sobremedida de acabado para la
profundidad. Campo de introducción 0 a 99999,9999
 Avance al profundizar Q206: velocidad de
desplazamiento de la herramienta durante el
desplazamiento a profundidad en mm/min. Campo de
introducción 0 a 99999,9999 alternativo FAUTO, FU, FZ
 Paso de acabado Q338 (v. incremental): medida,
según la cual se desplaza la herramienta en el eje de
la misma para el acabado. Q338=0: acabado en un
solo paso. Campo de introducción 0 a 99999,9999
 Distancia de seguridad Q200 (valor incremental):
distancia entre la superficie frontal de la herramienta
y la superficie de la pieza. Campo de introducción 0 a
99999,9999 alternativo PREDEF
 Coordenada de la superficie de la pieza Q203
(valor absoluto): Coordenada absoluta de la superficie
de la pieza. Campo de introducción -99999,9999 a
99999,9999
 2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta en la cual no se
puede producir ninguna colisión entre la herramienta
y la pieza (medio de sujeción) Campo de introducción
0 a 99999,9999 alternativo PREDEF
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
