344 Ciclos de palpación: Determinar posiciones inclinadas de pieza automáticamente
14.2 GIR
O
BÁSICO (ciclo 40
0, DIN/ISO:
G40
0
)
14.2 GIRO BÁSICO (ciclo 400,
DIN/ISO: G400)
Desarrollo del ciclo

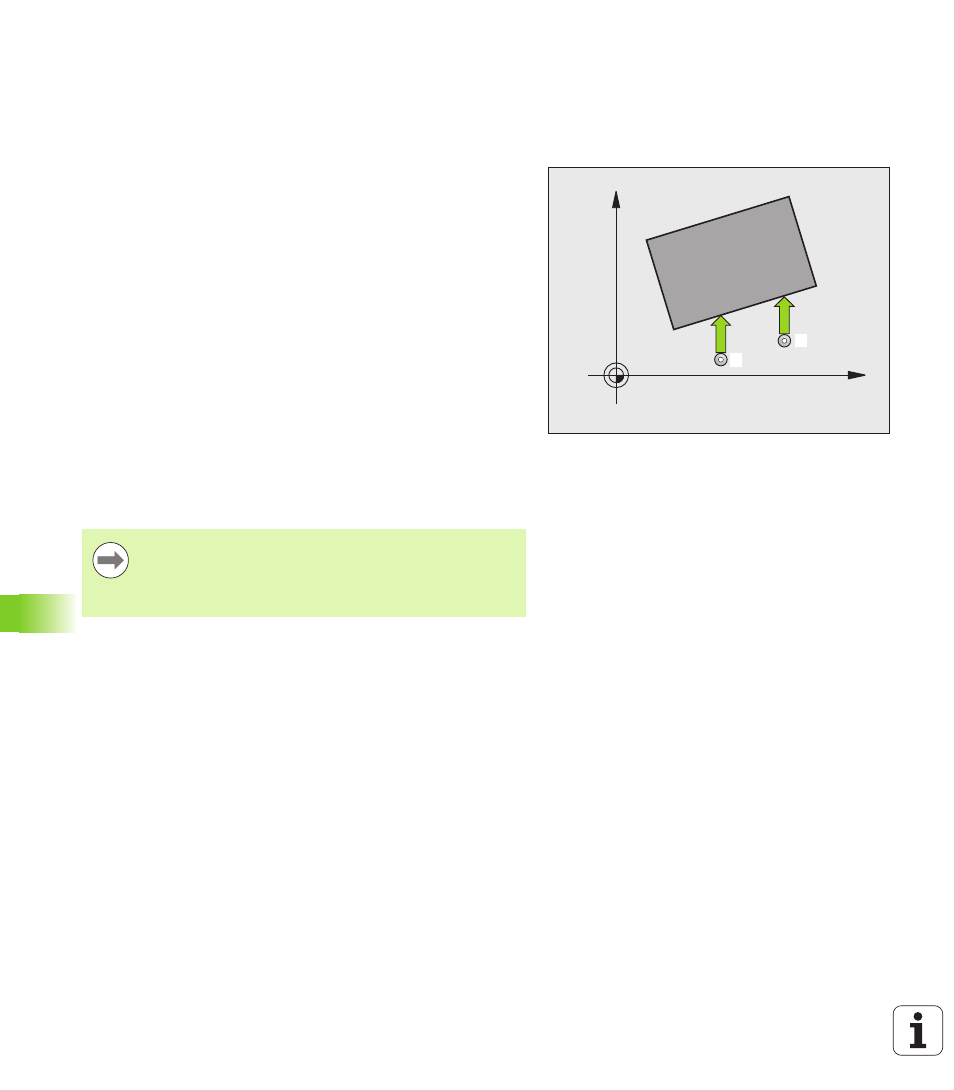

El ciclo de palpación 400 calcula la posición inclinada de la pieza,
mediante la medición de dos puntos que deben encontrarse sobre una
recta. El TNC compensa a través de la función Giro básico el valor
medido.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150)
y según la lógica de posicionamiento Ver “Ejecutar ciclos de
palpación” en pág. 340 hacia el punto de palpación programado
1 .
Para ello, el TNC desplaza el palpador según la distancia de
seguridad en la dirección de desplazamiento opuesta a la
determinada
2 A continuación, el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120)
3 A continuación, el palpador se desplaza al siguiente punto de
palpación
2 y ejecuta el segundo proceso de palpación
4 El TNC retrocede situando el palpador digital a la altura de
seguridad y realiza el giro básico calculado
¡Tener en cuenta durante la programación!
X
Y
1
2
Antes de la definición del ciclo, deberá haberse
programado una llamada a la herramienta para la definición
del eje del palpador.
Al principio del ciclo, el TNC anula el giro básico activado.
