480 Ciclos de palpación: Funciones especiales
1
7.8 CALIBRAR TS (ciclo 460, DIN/ISO:
G460)
17.8 CALIBRAR TS (ciclo 460,
DIN/ISO: G460)
Desarrollo del ciclo

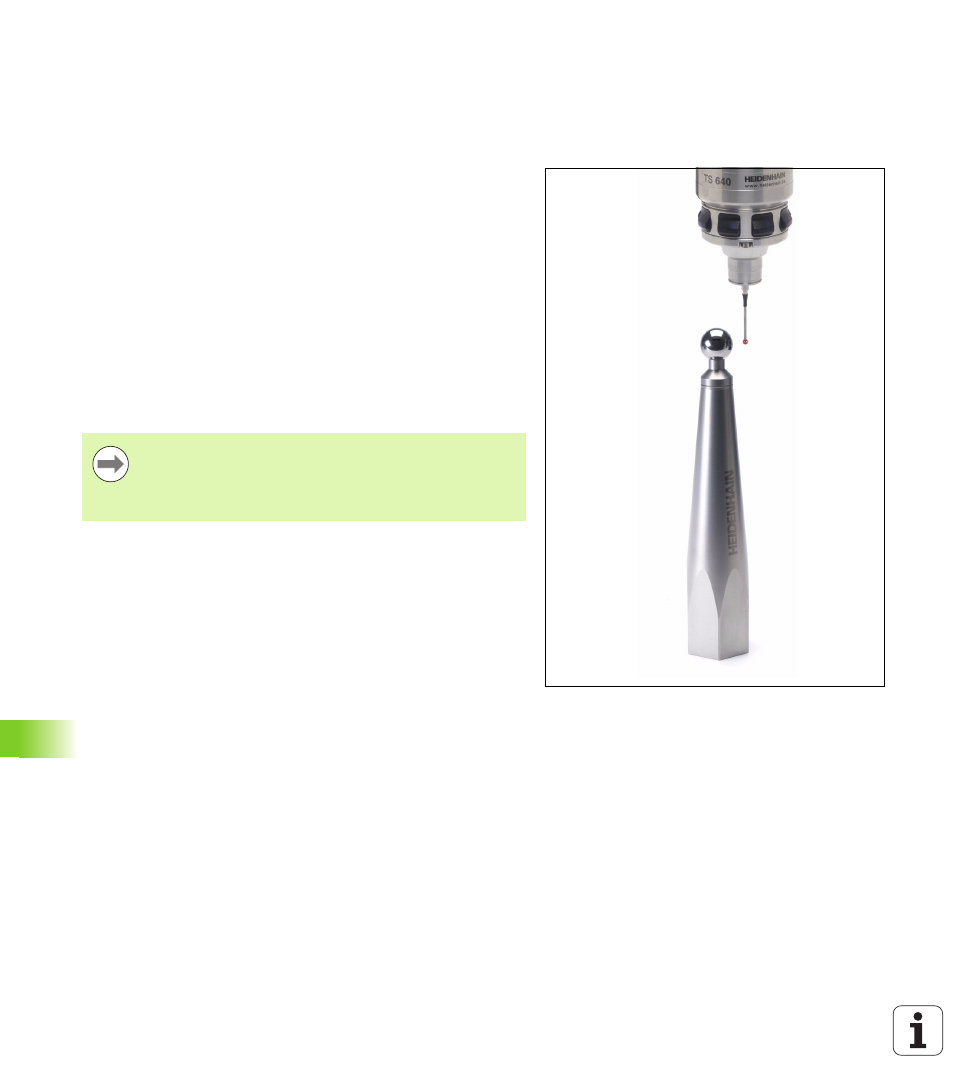

Mediante el ciclo 460 puede calibrar un sistema de palpación 3D con
función de conmutación en una bola de calibración exacta. Se puede
realizar sólo una calibración de radio o una calibración de radio y de
longitud.
1 Fijar la bola de calibración, prestar atención a la libertad de colisión
2 Posicionar el palpador en el eje del palpador sobre la bola de
calibración y en el plano de mecanizado en el centro de la bola
3 El primer movimiento dentro del ciclo se realiza en dirección
negativa del eje del sistema palpador
4 A continuación, el ciclo determina el centro de bola exacto dentro
del eje del sistema palpador
¡Tener en cuenta durante la programación!
Antes de la programación deberá tenerse en cuenta
Preposicionar el sistema palpador en el programa de tal
manera que, aproximadamente, se encuentra sobre el
centro de la bola.
