172 Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras
5.8 Ejemplos de pr
ogr
amación
5.8 Ejemplos de programación

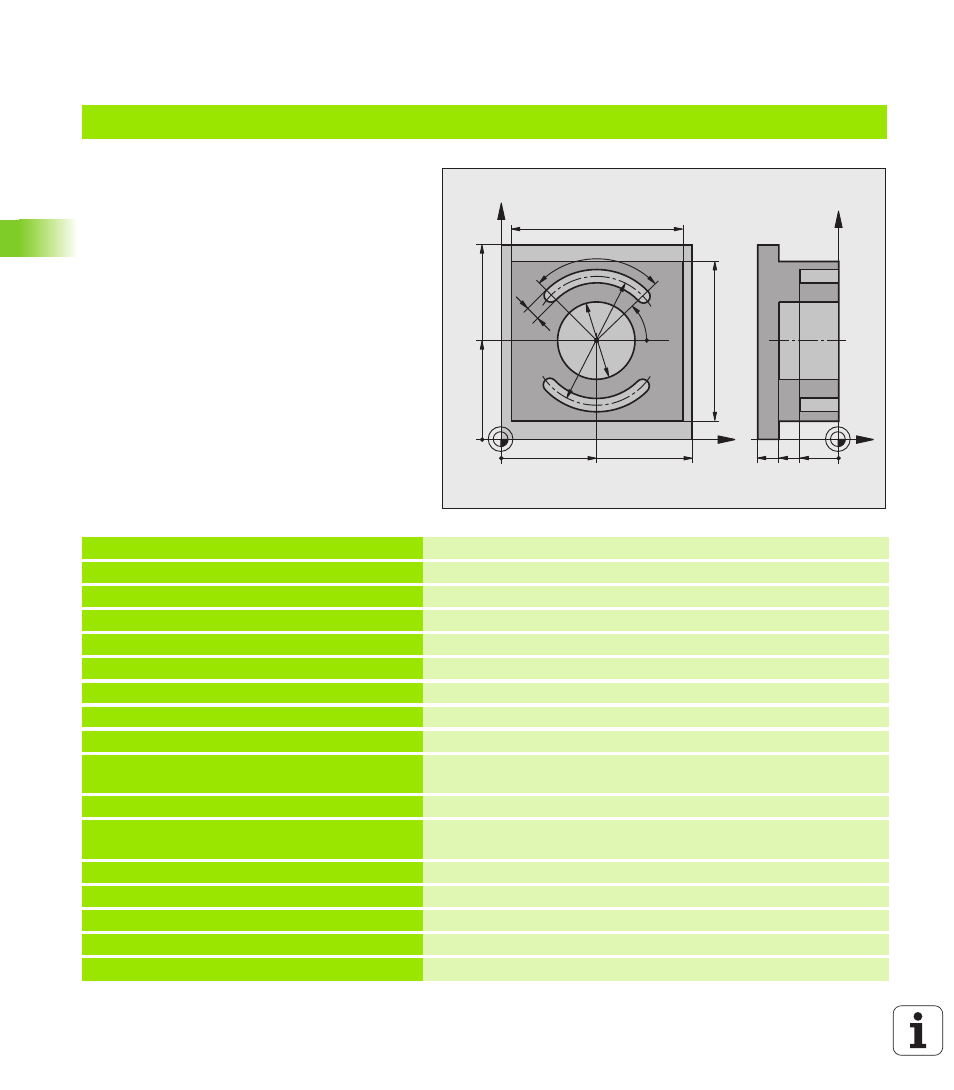

Ejemplo: Fresado de cajera, isla y ranura
0 BEGIN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6 Definición de la herramienta para desbaste/acabado
4 TOOL DEF 2 L+0 R+3 Definición de la hta. para el fresado de la ranura
5 TOOL CALL 1 Z S3500 Llamada a la hta. para el desbaste/acabado
6 L Z+250 R0 FMAX Retirar la herramienta
7 CYCL DEF 256 ISLA RECTANGULAR Definición del ciclo de mecanizado exterior
Q218=90 ;1. LONGITUD LATERAL
Q424=100 ;DIMENSIÓN DE LA PIEZA EN
BRUTO 1
Q219=80 ;2. LONGITUD LATERAL
Q425=100 ;DIMENSIÓN DE LA PIEZA EN
BRUTO 2
Q220=0 ;RADIO DE LA ESQUINA
Q368=0 ;SOBREMEDIDA LATERAL
Q224=0 ;ÁNGULO DE GIRO
Q367=0 ;POSICIÓN DE LA ISLA
Q207=250 ;AVANCE DE FRESADO
X
Y
50
50
100
100
80
90
8
90°
45°
50
70
Z
Y
-40 -20 -30
