HEIDENHAIN iTNC 530 171

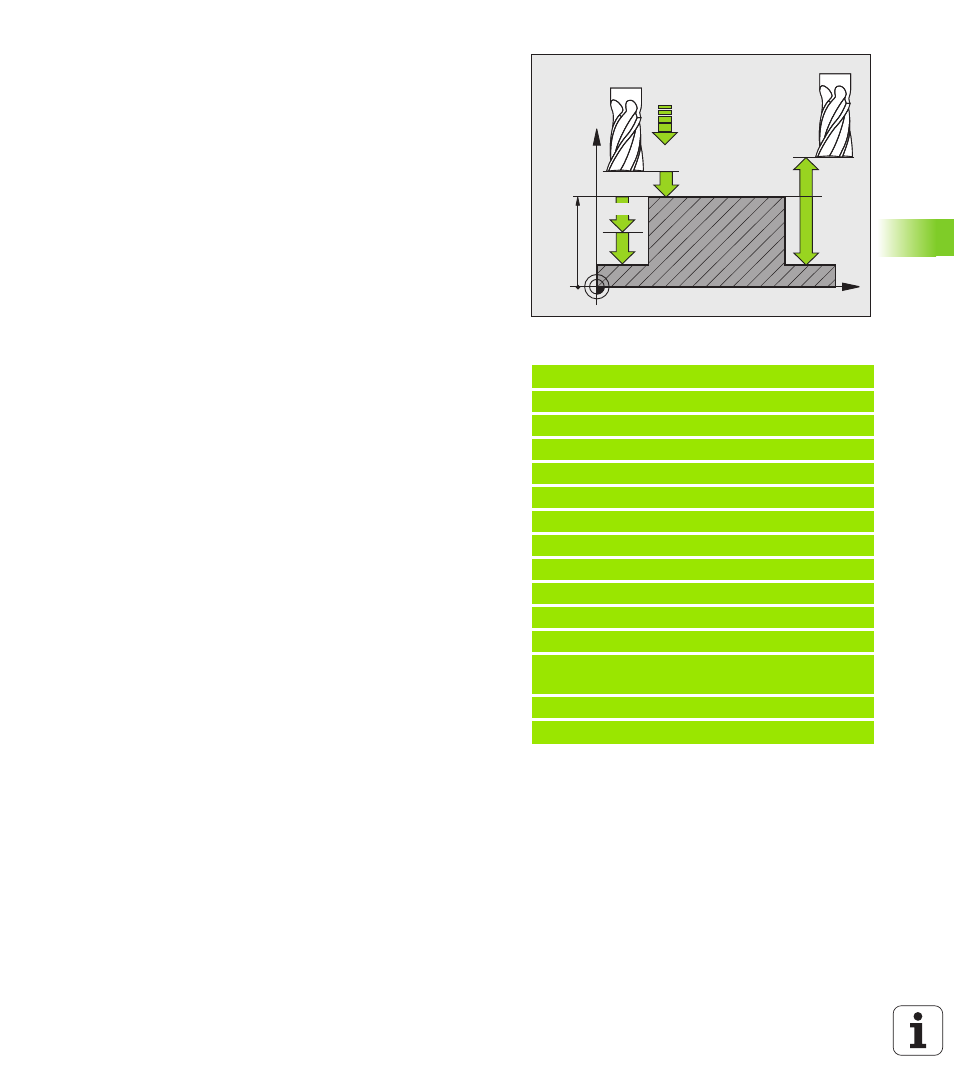

5.7 ISLA CIR
C
ULAR (ciclo 257
, DIN/ISO:
G257)
 Profundidad Q201 (valor incremental): distancia entre
la superficie de la pieza y la base de la isla. Campo de
entrada -99999,9999 hasta 99999,9999
 Profundidad de paso Q202 (valor incremental):
medida, según la cual la herramienta penetra cada vez
en la pieza; introducir un valor mayor que 0. Campo de
introducción 0 a 99999,9999
 Avance al profundizar Q206: velocidad de
desplazamiento de la herramienta durante el
desplazamiento a profundidad en mm/min. Campo de
introducción 0 a 99999,9999 FMAX, FAUTO, FU, FZ
 Distancia de seguridad Q200 (valor incremental):
distancia entre la superficie frontal de la herramienta
y la superficie de la pieza. Campo de introducción 0 a
99999,9999 alternativo PREDEF
 Coordenada de la superficie de la pieza Q203
(valor absoluto): Coordenada absoluta de la superficie
de la pieza. Campo de introducción -99999,9999 a
99999,9999
 2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta en la cual no se
puede producir ninguna colisión entre la herramienta
y la pieza (medio de sujeción) Campo de introducción
0 a 99999,9999 alternativo PREDEF
 Factor de solapamiento en la trayectoria Q370:
Q370 x radio de la herramienta da como resultado la
aproximación lateral k. Campo de introducción 0,1 a
1.414 alternativo PREDEF
 Ángulo inicial Q376: ángulo polar referido al centro
de la isla desde donde la herramienta se aproxima a la
isla. Campo de introducción 0 hasta 359°
Ejemplo: Frases NC
8 CYCL DEF 257 ISLA CIRCULAR
Q223=60 ;DIÁMETRO DE LA PIEZA ACABADA
Q222=60 ;DIÁM. DE LA PIEZA EN BRUTO
Q368=0.2 ;SOBREMEDIDA LATERAL
Q207=500 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
Q201=-20 ;PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE PASO
Q206=150 ;AVANCE AL PROFUNDIZAR
Q200=2 ;DIST. DE SEGURIDAD.
Q203=+0 ;COORDENADA SUPERFICIE
Q204=50 ;2ª. DIST.DE SEGURIDAD
Q370=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
Q376=0 ;ÁNGULO INICIAL
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
