HEIDENHAIN iTNC 530 395
15.9 PT
O
. REF
. ESQUINA INTE
RIOR (ciclo 415, DIN/ISO:
G415)
15.9 PTO. REF. ESQUINA INTERIOR
(ciclo 415, DIN/ISO: G415)
Desarrollo del ciclo
Con el ciclo de palpación 415 se calcula el punto de intersección de
dos rectas y se fija dicho punto de intersección como punto de
referencia. Si se desea, el TNC también puede escribir el punto de
intersección en una tabla de puntos cero o en una tabla de presets.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150)
y según la lógica de posicionamiento Ver “Ejecutar ciclos de
palpación” en pág. 340 hacia el primer punto de palpación
1 que se

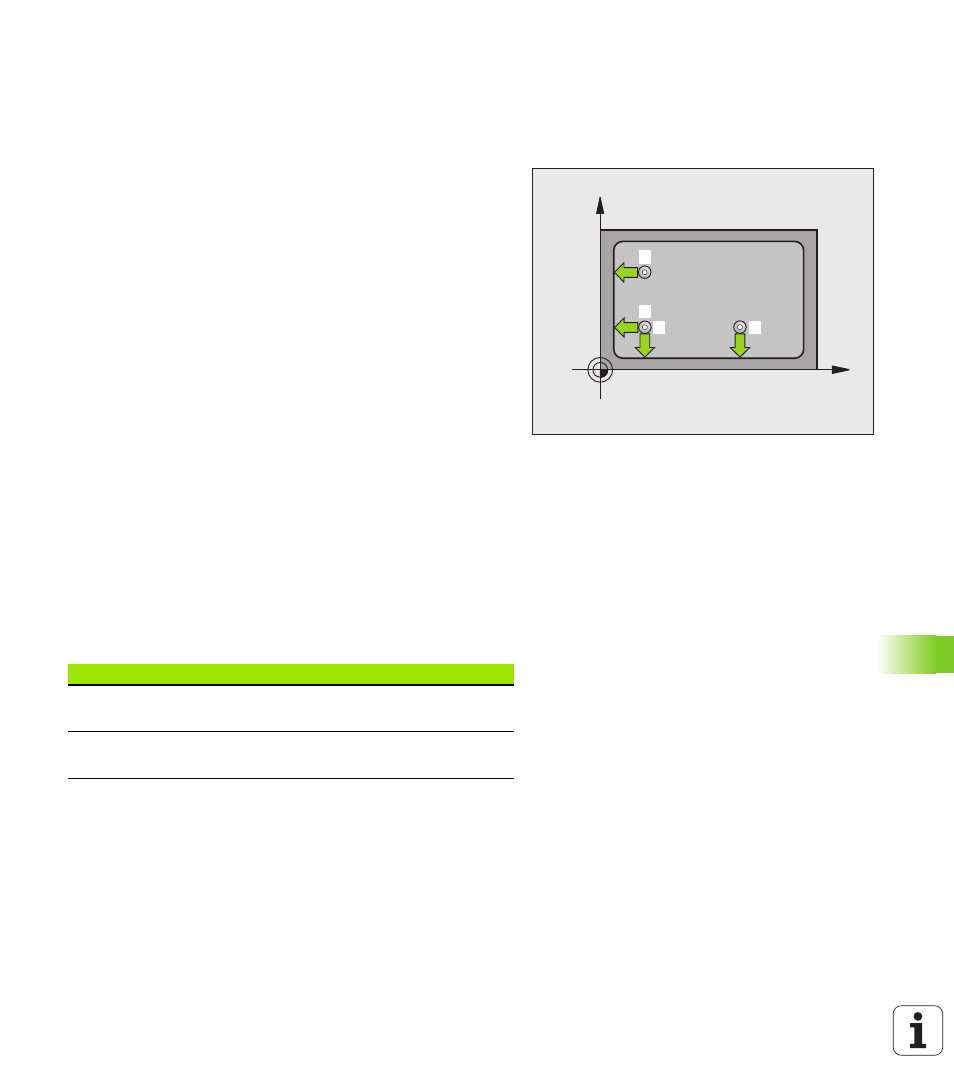

define en el ciclo (véase figura arriba a la derecha). Para ello, el TNC
desplaza el palpador según la distancia de seguridad en la dirección
de desplazamiento opuesta a la que le corresponde
2 A continuación, el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120). La dirección de palpación resulta del
número que identifica la esquina
3 Después el palpador se desplaza al siguiente punto de palpación 2
y ejecuta el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 A continuación, el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 Ver “Guardar punto de
referencia calculado” en pág. 366 y memoriza las coordenadas de
la esquina calculada en los parámetros Q ejecutados a
continuación
6 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y
1 2
3
4
Nº de parámetro Significado
Q151 Valor actual de la esquina en el eje
principal
Q152 Valor actual de la esquina en el eje
auxiliar
