El amplificador permite hasta cuatro canales de entrada, que
pueden ser cuatro entradas analógicas, dos canales analógicos y
dos canales AES o cuatro canales AES. Cada canal de entrada se
puede encaminar a uno de los canales de salida, de A a D. Los
conectores XLR 2 y 4 de D80 pueden utilizarse como entradas
digitales o analógicas y los conectores 1 y 3 son entradas analó‐
gicas. Se suministran salidas de conexión para todas las entradas.
Esta relación 1:1 de entradas y canales de salida del amplificador
incrementa la flexibilidad de la aplicación, especialmente para su
uso como canales de monitor, frontfill o efectos.
Las salidas de amplificador de D80 son, opcionalmente, conec‐
tores NL4 o EP5 más un conector NL8 centrado con todos los
pines activados. Este conector sirve como interfaz con el panel del
rack o los adaptadores de derivación de conexiones y los cables
multifilares del altavoz . Para simplificar la configuración, el modo
de salida del amplificador puede configurarse como un conjunto
de dos amplificadores de canal dual que proporcionan los modos
Dual Channel, Mix TOP/SUB o 2-Way Active para los canales
derecho e izquierdo A/B y C/D, respectivamente.
Para los altavoces aplicables, d&b LoadMatch permite que el
amplificador de D80 compense eléctricamente las propiedades
del cable que se utiliza para conectar los altavoces a la salida del
amplificador. Esta función, que cubre un ancho de banda de hasta
20 kHz, conserva el balance tonal cuando se utilizan longitudes
de cable de hasta 70 m (230 ft).
Debido a su diseño, LoadMatch no necesita cables adicionales y,
por tanto, es aplicable cualquier tipo de conector que se utilice.
Para proporcionar una compensación óptima, pueden especifi‐
carse en el amplificador la longitud del cable y los datos de la
sección transversal, así como el número de altavoces conectados
al canal del amplificador.
El D80 utiliza una fuente de alimentación conmutada con correc‐
ción activa del factor de potencia (PFC) para producir una absor‐
ción de corriente limpia y garantizar un rendimiento estable y
eficaz bajo condiciones adversas en la red eléctrica. Las presta‐
ciones de gran potencia permiten un manejo total de todos los
altavoces actuales de d&b y proporcionan suficiente rango diná‐
mico para los futuros sistemas.
El control remoto y la integración completa del sistema se llevan a
cabo mediante ArrayCalc y el Software de control remoto R1 V2
de d&b. El amplificador D80 incluye dos puertos Ethernet en
conectores etherCON para permitir la conexión en cadena (daisy
chaining). Se incorporan los protocolos Ethernet y dbCAN. El pro‐
tocolo Ethernet implementado en el d&b Software de control
remoto V2 de R1 y el amplificador D80 es un protocolo desarro‐
llado por OCA Alliance (Open Control Architecture Alliance), de
la cual d&b es miembro fundador. Para obtener más información,
consulte el sitio web de OCA:

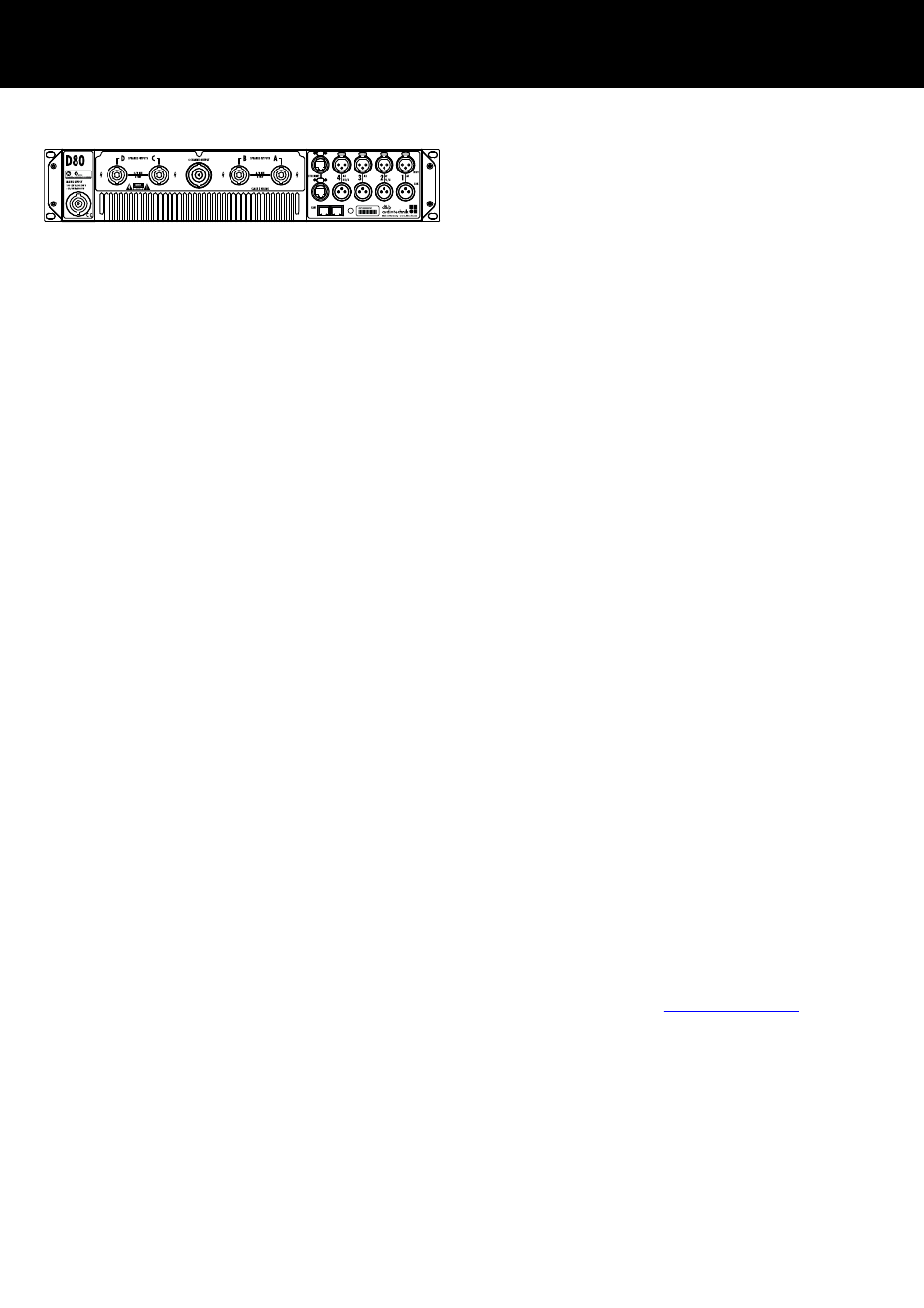

Vista posterior de D80
