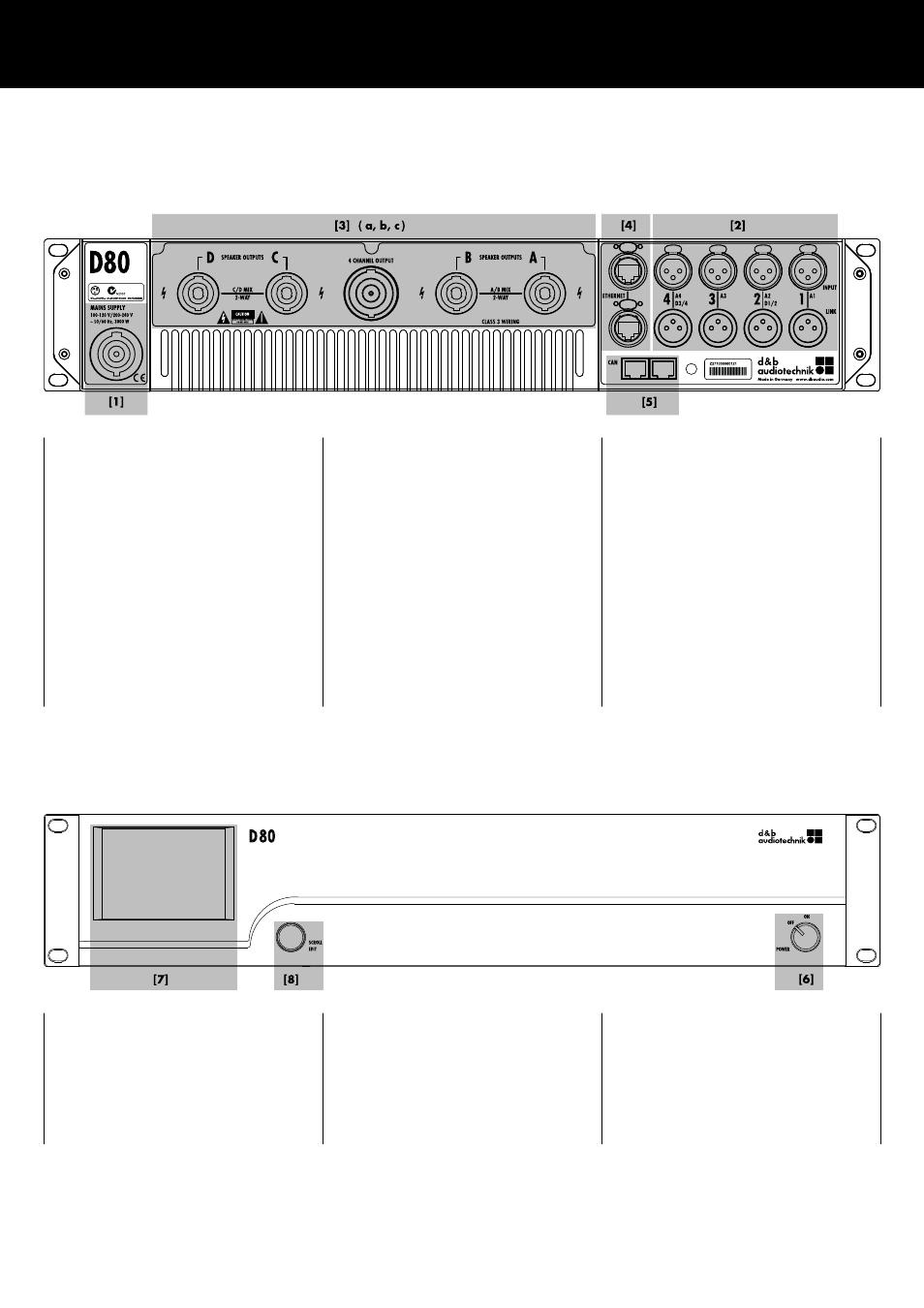

4.1. Descripción general

Conexiones

[1]

Toma de corriente eléctrica.

Consulte Þ Capítulo 4.3.1. "Cone‐

xión a la corriente eléctrica"

en la página 14 y Þ Capí‐

tulo 13.1.5. "Requisitos de la alimen‐

tación eléctrica" en la página 70.

[3]

Panel de conectores de salida, en fun‐

ción de la opción de salida seleccio‐

nada (conectores de salida NL4 o

EP5).

Consulte Þ Capítulo 4.3.3. "Conec‐

tores de salida" en la página 17.

[2]

Conectores INPUT de entrada de

audio (análoga/digital) y LINK de

enlace.

Consulte Þ Capítulo 4.3.2. "Conec‐

tores INPUT y LINK de audio"

en la página 16.

[4]

ETHERNET.

Consulte Þ Capítulo 4.3.4.

"ETHERNET (puerto Dual Ethernet)"

en la página 18.

[5]

CAN (CAN-Bus).

Consulte Þ Capítulo 4.3.5. "CAN

(CAN-Bus)" en la página 19.

Controles e indicadores- Interfaz de usuario

[7]

Pantalla TFT táctil en color de 3.5".

[8]

Codificador giratorio SCROLL/EDIT.

Consulte Þ Capítulo 4.4. "Controles

e indicadores" en la página 20 y

Þ Capítulo 5. "Interfaz de usuario"

en la página 23.

[6]

Interruptor de la alimentación eléc‐

trica.

Consulte Þ Capítulo 4.4. "Controles

e indicadores" en la página 20,

después del Þ Capítulo 4.4.1. "Inte‐

rruptor de la alimentación eléctrica"

en la página 20.

4. Puesta en marcha

d&b D80 Manual 1.7 es

11
