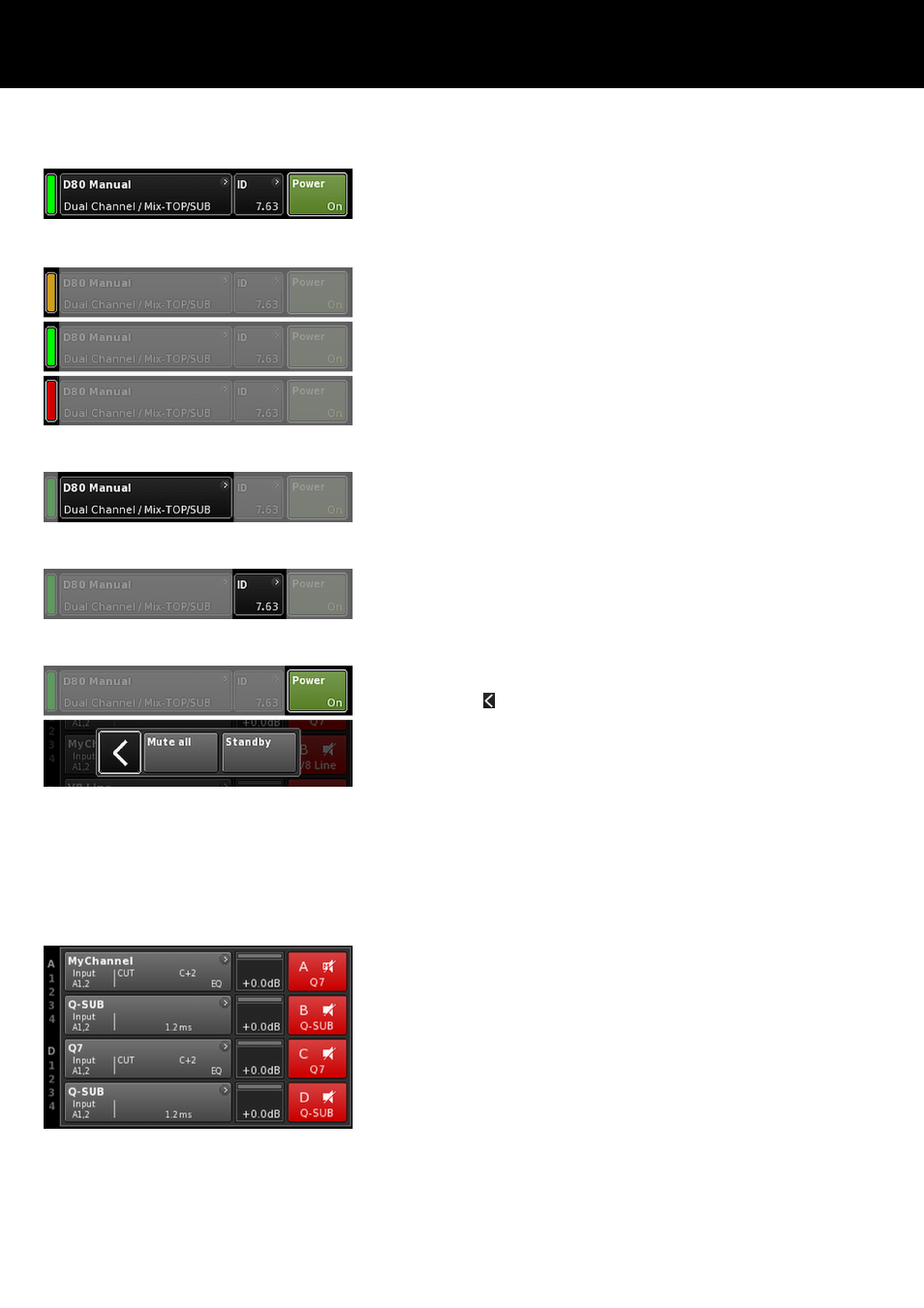

6.1. Área de encabezados - Device (Dispositivo)
(de izquierda a derecha):
Indicador Power de encendido/apagado
Amarillo
Indica la fase de puesta en marcha del suministro
eléctrico.
Verde Indica que la unidad está activada.
Rojo Indica un error en el dispositivo.
Botón Device view (Vista del dispositivo)
Se muestran el nombre del dispositivo y el modo de salida. Este
botón proporciona acceso directo a la pantalla Device setup
(Configuración de dispositivos).
ID
Se muestra el «ID» remoto. El botón de navegación también pro‐
porciona acceso directo a la subpantalla Remote (Remoto).
Botón Power
El botón «Power» ofrece las funciones siguientes:
Cancelar la secuencia.
Mute all Mute principal.
Para cancelar el silencio de los canales, utilice los
botones individuales de Channel mute (Silencia‐
miento de canal).
Standby En modo Standby, el dispositivo está inactivo y el
consumo de energía es mínimo. Sólo se ofrecen las
funciones más esenciales. La pantalla y la red siguen
funcionando.
6.2. Área Data (Datos) - Hileras de canales
El área de datos presenta las hileras de canales, empezando por
el conector de entrada y siguiendo a continuación el flujo de señal
actual de izquierda a derecha. Se indica toda la información
esencial. Incluye:
–
Señal de entrada presente (ISP)
– Ruteo de entrada
– Configuración de canal
– Señal de salida del controlador (OSP)
– Botones Mute del canal y su estado
– Mensajes de error
