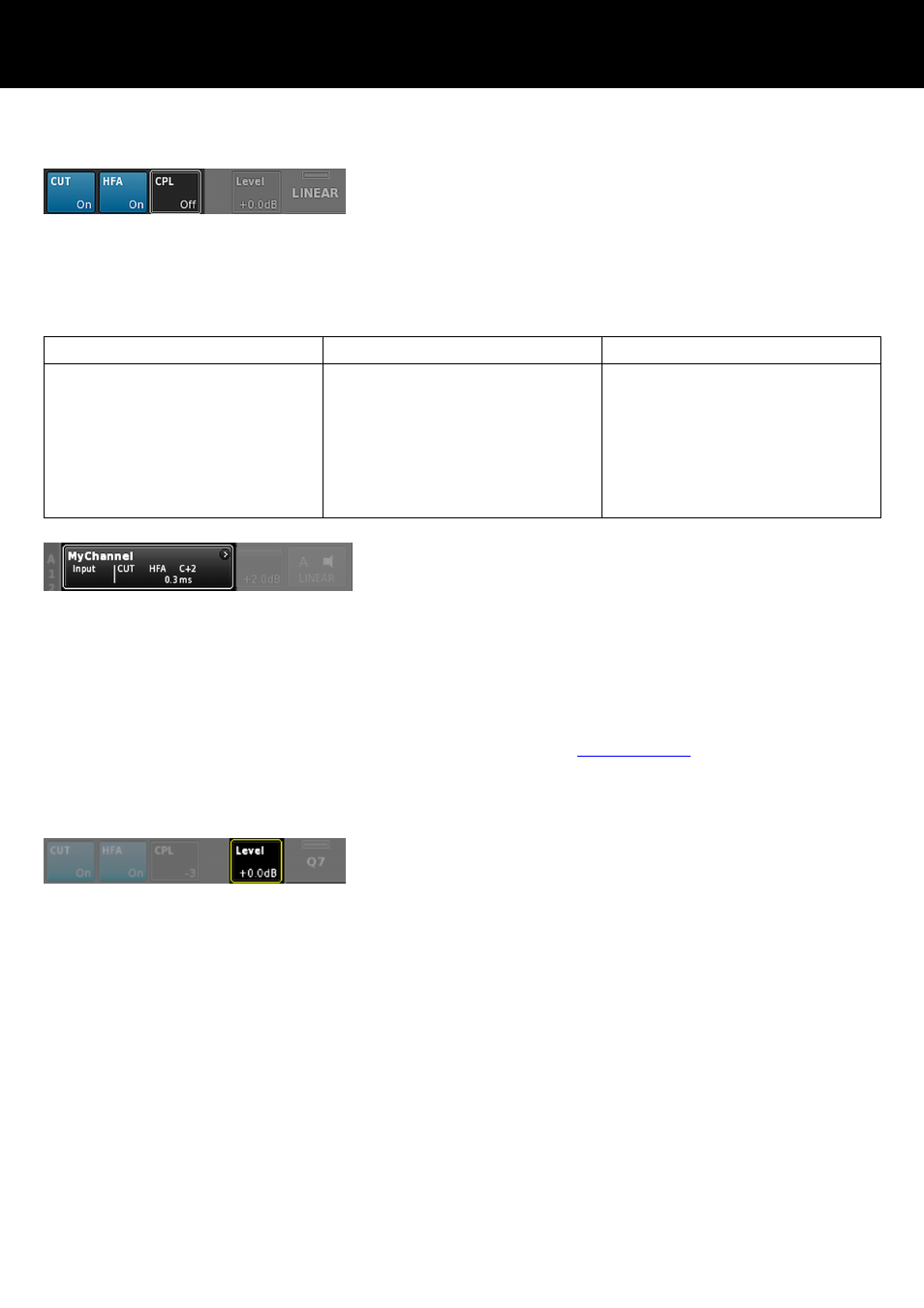

10.2. Conmutadores de configuración - Filter_1, _2, _3
El tipo de filtros disponible variará en función de la configuración
de altavoz seleccionada.
En función del tipo de filtros, están disponibles como botones de
función o como campos de entrada.
El nombre del filtro se indica en la parte superior izquierda del
botón o campo con el estado On/Off, o bien el valor se indica
abajo a la derecha. Además, el estado On/Off también se indica
con colores.
Filter_1 Filter_2 Filter_3
Configuración de frecuencias crossover para
TOP/SUB, p. ej. CUT, 100 Hz, Infra...
Nota: CUT en configuración LINEAR:
–
Butterworth 2.º orden (12 dB/oct.)
– Frecuencia de ángulo: 110 Hz
– Ganancia del amplificador a 0 dB:
31 dB.
Compensación de la distancia de escucha,
p. ej., HFA, HFC.
HFC: Off, +1 (HFC1), +2 (HFC2).
CSA: sigla de Cardioid Subwoofer Array,
arreglo de subwoofer cardioide.
CPL Þ Array-EQ (compensación de efectos
del "coupling" o acoplamiento)
Rango CPL:
—9 dB... 0 dB (Off): Cut (nivel Lo)
0 dB (Off) ... +5 dB: Refuerzo (65 Hz, tipo
campana)
En la Pantalla de inicio, el estado On/Off (Encendido/apagado)
de los valores establecidos de los conmutadores de configuración
se indica mediante la entrada en el botón de la vista Channel
(Canal) de la hilera de canales correspondiente, como se muestra
en el gráfico opuesto.
Nota: En los manuales del altavoz correspondiente se ofrece
una descripción detallada de los filtros disponibles para cada
altavoz.
Se ofrece una descripción detallada de la función CSA
(arreglo de subwoofer cardioide) en el documento de infor‐
mación técnica TI 330, que puede descargarse en el sitio web
de d&b en www.dbaudio.com .
10.3. Level
La sensibilidad de entrada del canal del amplificador de potencia
o del conjunto de canales respectivo (en función del modo de
salida), ajustable en un rango de —57.5 dB a +6 dB en pasos de
0.5 dB.
