9.3.1. Modo de salida
¡AVISO!
Compruebe que el tipo de altavoz conectado se corresponde con
la configuración de salida real del D80.

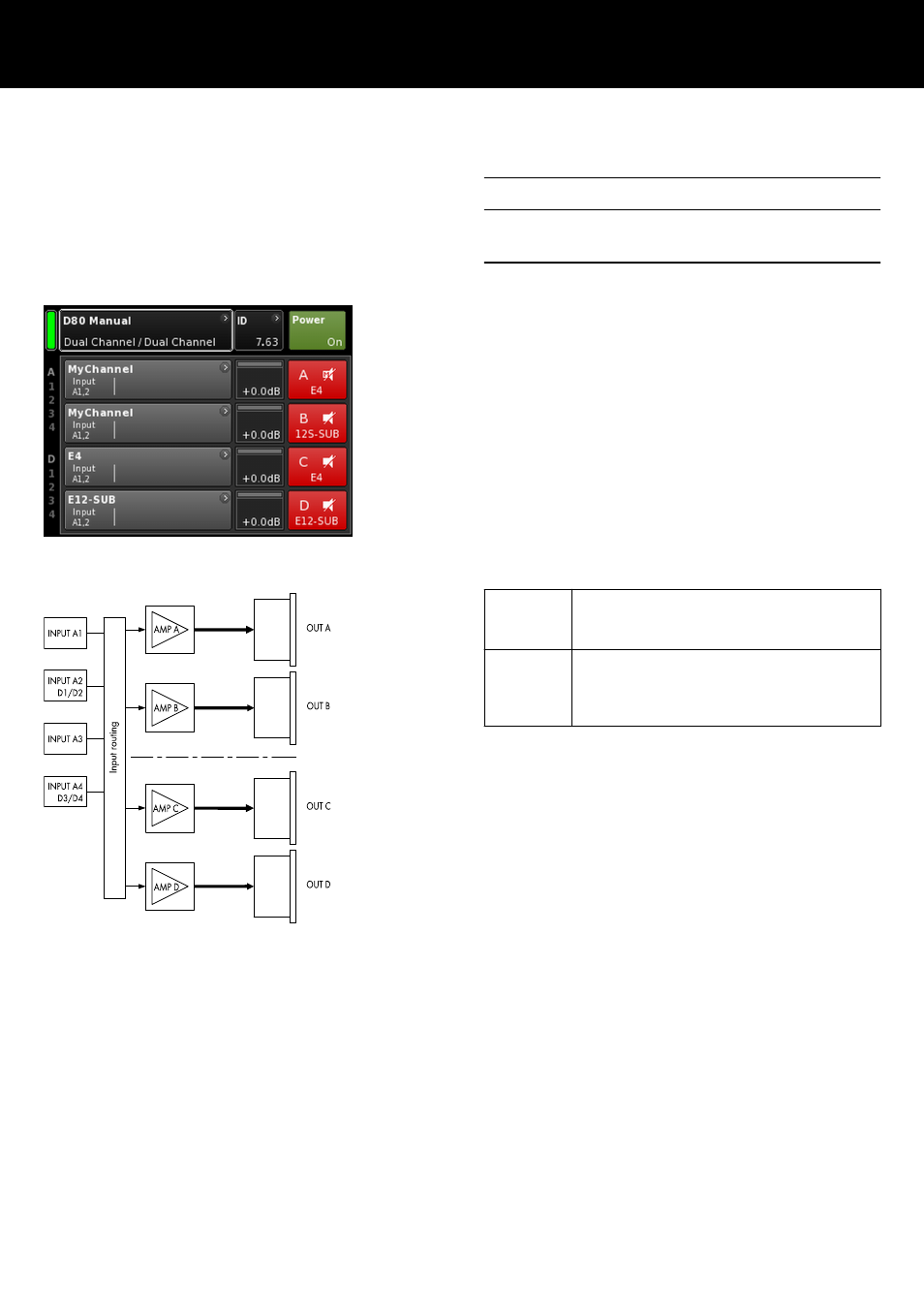

Modo Dual Channel (A/B, C/D)
El modo Dual Channel se dedica a todos los sistemas de rango
completo de d&b (sistemas pasivos) y a los subwoofers activos de
d&b. Ambos canales pueden configurarse para cajas TOP o SUB
de forma independiente.
En el modo Dual Channel cada par de canales de salida del
amplificador (AMP A/B, AMP C/D) actúa como un amplificador
de dos canales (amplificador estéreo). Los canales del amplifi‐
cador están conectados a sus conectores de salida correspon‐
dientes (AMP A a OUT A...) y la entrada de audio de cada canal
del amplificador se puede asignar mediante el ruteo de entrada.
Cada conector de salida está cableado en paralelo mediante los
pines respectivos para las configuraciones TOP o SUB.
Los equivalentes de los pines de los conectores EP5 y NL4 en rela‐
ción con el modo de salida se enumeran en la tabla siguiente.
NL4 SPEAKER OUTPUT A (B, C, D):
1+/2+ = Amp A (B, C, D) pos.
1—/ 2— = Amp A (B, C, D) neg.
EP5 SPEAKER OUTPUT A (B, C, D):
1/3 = Amp A (B, C, D) pos.
2/4 = Amp A (B, C, D) neg.
5 = n.c.
2 x modo Dual Channel
