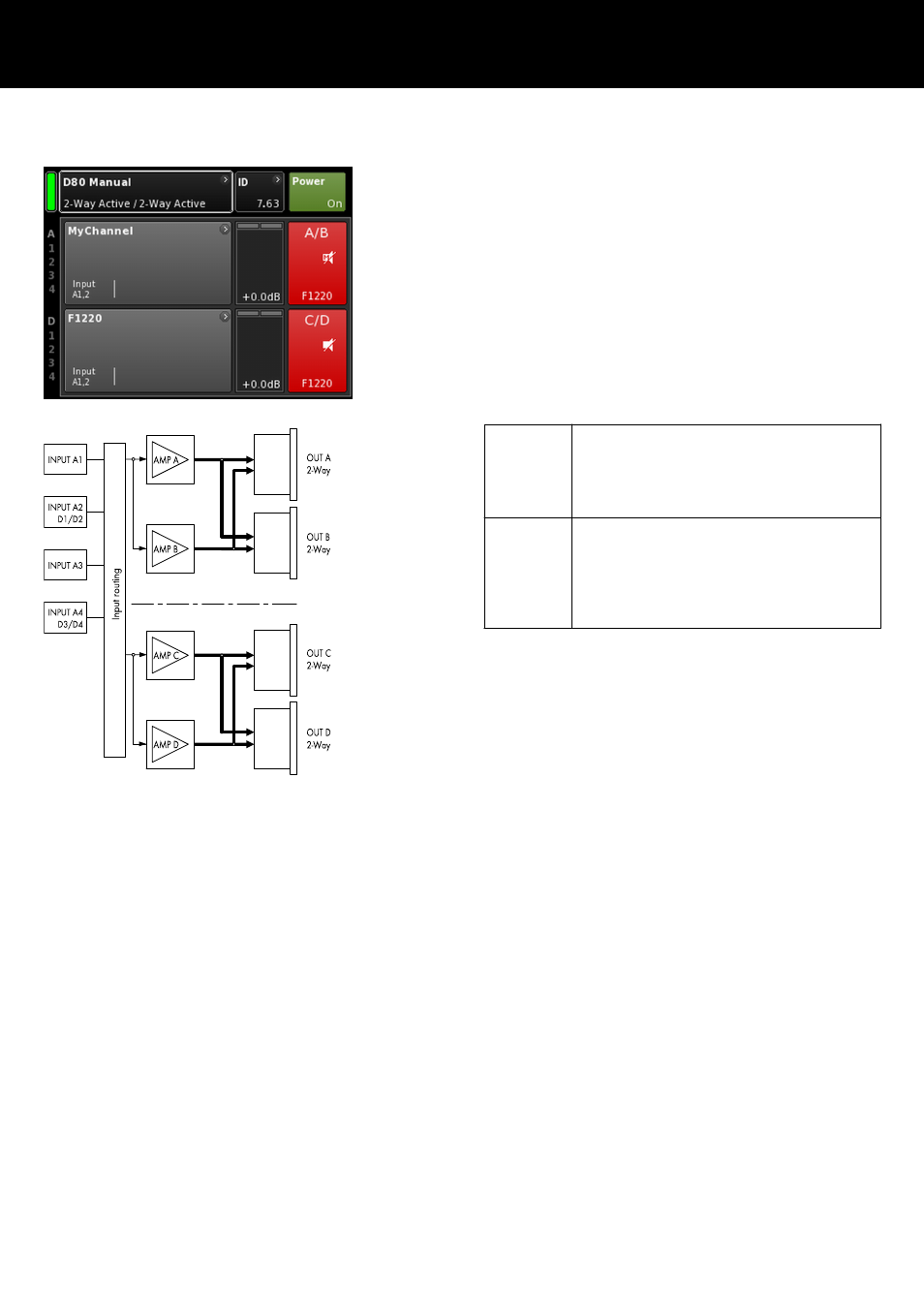

Modo 2-Way Active (2-WAY)
El modo 2-Way Active se dedica a los sistemas activos de d&b.
En el modo 2-Way Active, ambos canales del amplificador del par
correspondiente (AMP A/B, AMP C/D) están conectados a los
dos conectores de salida (AMP A y AMP B a OUT A y B... ). La
entrada de audio para cada par de canales de amplificador se
puede asignar mediante Input routing (Ruteo de entrada).
Todos los ajustes del canal A (C) y la señal de entrada correspon‐
diente están conectados internamente al canal B (D).
Los equivalentes de los pines de los conectores EP5 y NL4 en rela‐
ción con el modo de salida se enumeran en la tabla siguiente.
NL4 SPEAKER OUTPUT A/B (C/D):
1+ = Amp A (C) pos. (LF)
1— = Amp A (C) neg.(LF)
2+ = Amp B (D) pos. (MF/HF)
2— = Amp B (D) neg. (MF/HF)
EP5 SPEAKER OUTPUT A/B (C/D):
1 = Amp A (C) pos. (LF)
2 = Amp A (C) neg. (LF)
3 = Amp B (D) pos. (MF/HF)
4 = Amp B (D) neg. (MF/HF)
5 = n.c.
2 x modo 2-Way Active
d&b D80 Manual 1.7 es 41
