4.3.3. Conectores de salida
¡ADVERTENCIA!
Riesgo potencial de descarga eléctrica.
Los pines de salida del amplificador transportan voltajes peli‐
grosos.
–
Utilice exclusivamente cables de altavoz aislados con conec‐
tores montados correctamente.
– No conecte nunca un pin de salida del amplificador a otro
pin conector de entrada o salida o a tierra (masa).

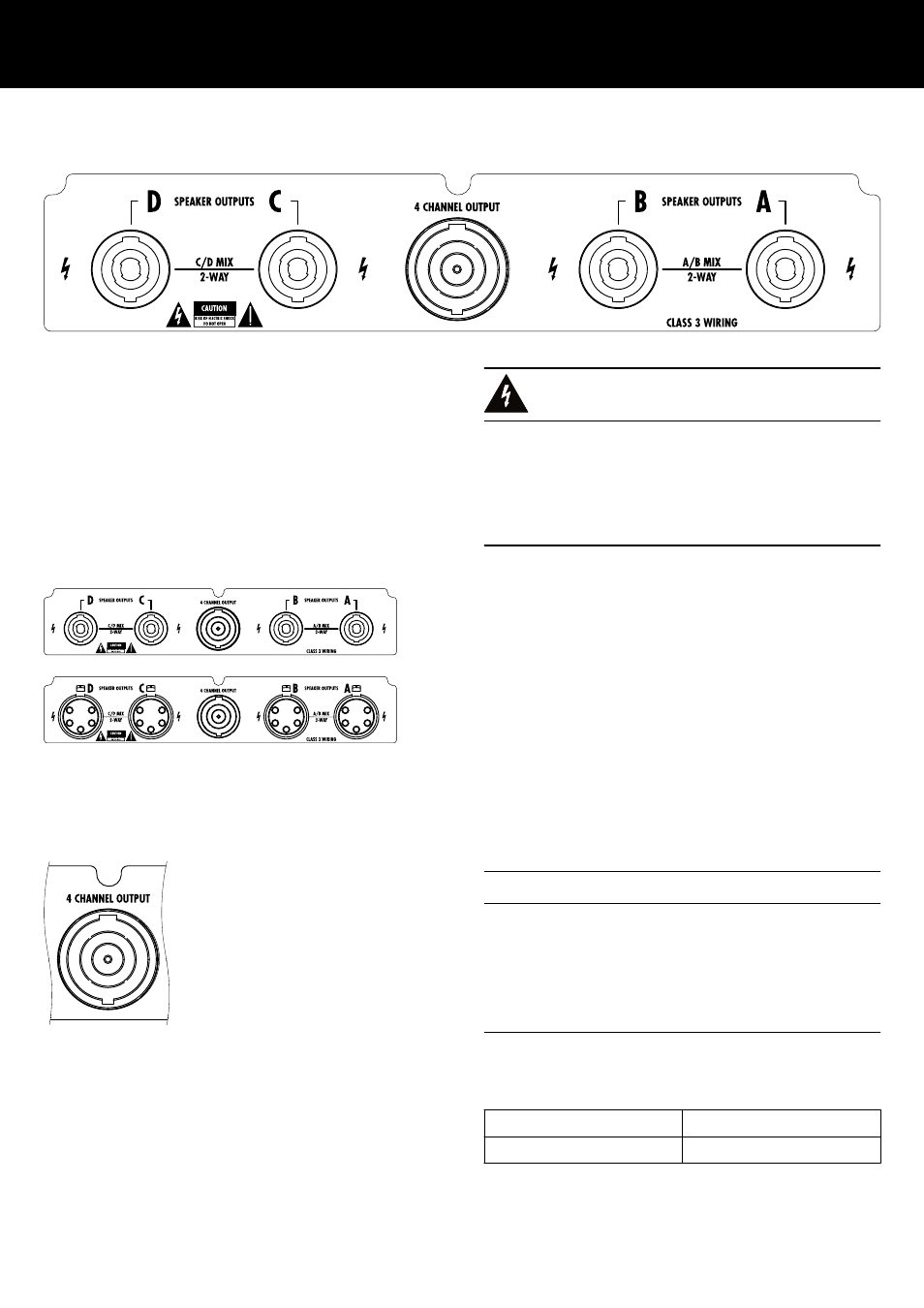

SPEAKER OUTPUTS
En función de la opción de salida seleccionada, el amplificador se
suministra con cuatro conectores de salida NL4 o EP5, uno por
cada canal de salida del amplificador.
En función del modo de salida seleccionado, la asignación de
pines adecuada de los conectores de salida correspondientes se
ajusta automáticamente.
Nota: En Þ Capítulo 9.3.1. "Modo de salida"
en la página 39 se ofrece una descripción detallada de los
modos de salida aplicables y cómo configurar el modo de
salida adecuado.
Para obtener más información sobre los modos de salida apli‐
cables para cada sistema de altavoces, consulte el manual
del altavoz correspondiente.
4 CHANNEL OUTPUT
¡AVISO!
El conector 4 CHANNEL OUTPUT sirve únicamente como interfaz
con el panel del rack o los adaptadores de derivación de cone‐
xiones y los cables multifilares del altavoz.
No conecte a este conector ninguna caja de altavoz, ni tampoco
sistemas activos o pasivos, porque hay riesgo de dañar los com‐
ponentes del altavoz o el amplificador.
El conector NL8 centrado transporta las señales de salida de los
cuatro canales del amplificador con la asignación de pines
siguiente:
1+/— = Canal A pos./neg. 2+/— = Canal B pos./neg.
3+/— = Canal C pos./neg. 4+/— = Canal D pos./neg.
