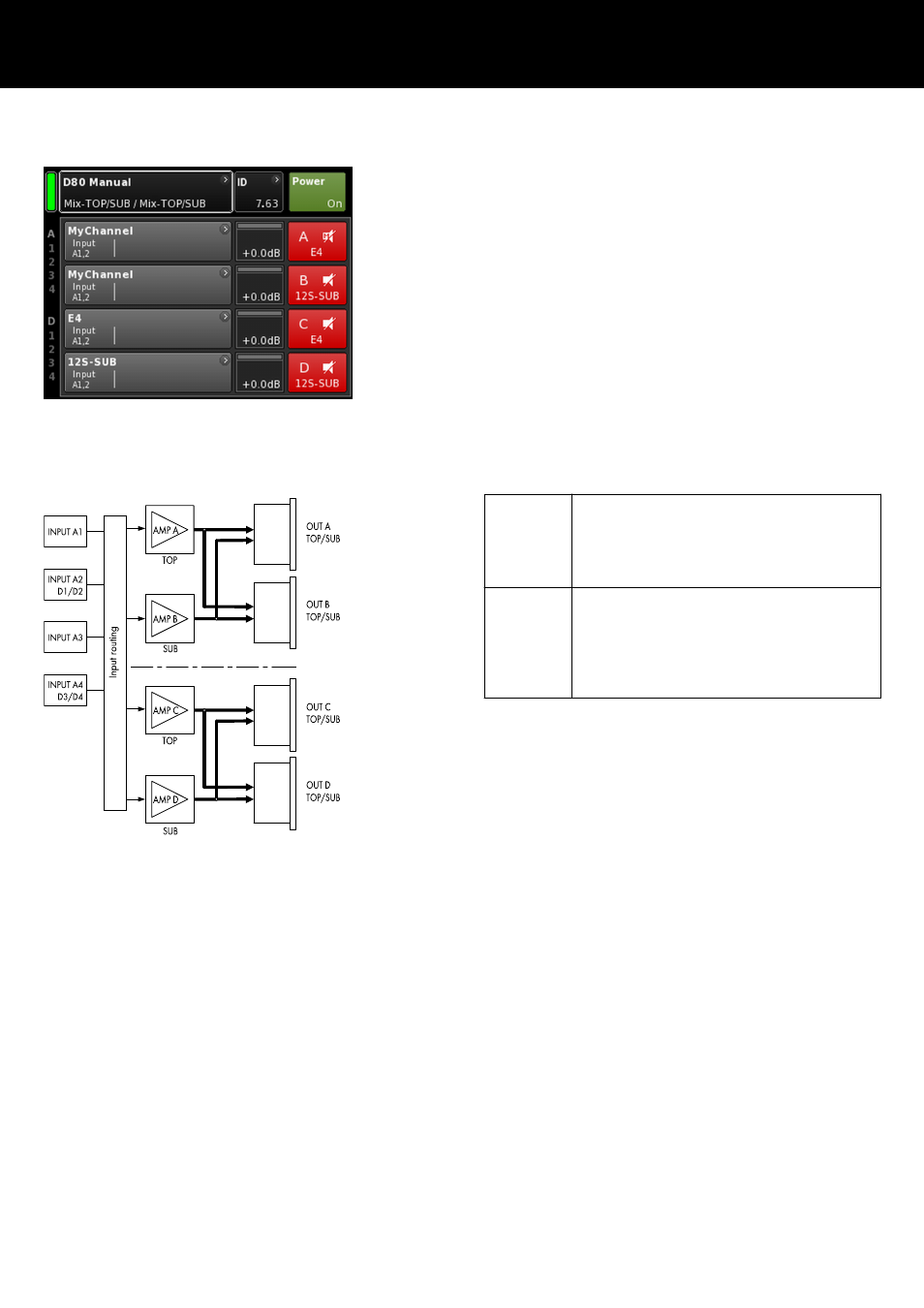

Modo Mix TOP/SUB (A/B MIX, C/D MIX)
El modo Mix TOP/SUB permite que los sistemas de rango com‐
pleto de d&b (sistemas pasivos) y los subwoofers d&b activos se
vinculen entre sí y se conecten al amplificador mediante un único
cable de 4 hilos.
Las cajas TOP (configuraciones) se pueden seleccionar en el canal
A (C) y las cajas SUB (configuraciones) en el canal B (D).
En el modo Mix TOP/SUB, ambos canales del amplificador del
par correspondiente (AMP A/B, AMP C/D) están conectados a
los dos conectores de salida (AMP A y AMP B a OUT A y OUT
B...), y la entrada de audio de cada canal del amplificador se
puede asignar mediante Input routing (Ruteo de entrada).
Los dos conectores de salida (A/B, C/D) están cableados en
paralelo mediante los pines respectivos para las configuraciones
TOP y SUB.
Los equivalentes de los pines de los conectores EP5 y NL4 en rela‐
ción con el modo de salida se enumeran en la tabla siguiente.
NL4 SPEAKER OUTPUT A/B (C/D):
1+ = Amp A (C) pos. (TOP)
1— = Amp A (C) neg.(TOP)
2+ = Amp B (D) pos. (SUB)
2— = Amp B (D) neg. (SUB)
EP5 SPEAKER OUTPUT A/B (C/D):
1 = Amp A (C) pos. (TOP)
2 = Amp A (C) neg. (TOP)
3 = Amp B (D) pos. (SUB)
4 = Amp B (D) neg. (SUB)
5 = n.c.
2 x modo Mix TOP/SUB
d&b D80 Manual 1.7 es 40
