5.2. Diseño y convenciones de la pantalla
El diseño de la pantalla se divide en dos partes principales, las
secciones Header (Encabezado) y Data (Datos).
Header
(Encabe‐
zado)
La opción Header (Encabezado o título) indica
qué pantalla está seleccionada actualmente. En
las pantallas de configuración Device (Dispositivo)
y Channel (Canal), Header permite acceder direc‐
tamente a la pantalla anterior (botón Back (Atrás) -
) o a la pantalla Home (Inicio) (botón Home
(Inicio) - ).
Data
(Datos)
Excepto en la pantalla Home, las secciones Data
de los menús Channel y Device se estructuran en
pestañas situadas en la parte derecha de la pan‐
talla.
La estructura en fichas con pestañas de las panta‐
llas permiten acceder directamente a las subpan‐
tallas que desee.
5.3. Opciones y vistas de pantalla
En esta sección se describen las diferentes opciones de menú y
elementos de función que caracterizan a la Interfaz de usuario del
D80.
5.3.1. Botones de función
Propiedades:
–
La parte superior izquierda del botón indica el nombre de la
función, mientras que la parte inferior derecha indica el
estado de la función. Además, el estado también se indica
con colores.
– La función se activa tocando el botón en la pantalla o pul‐
sando el codificador.
– Los botones de funciones también pueden combinarse con los
botones de navegación.

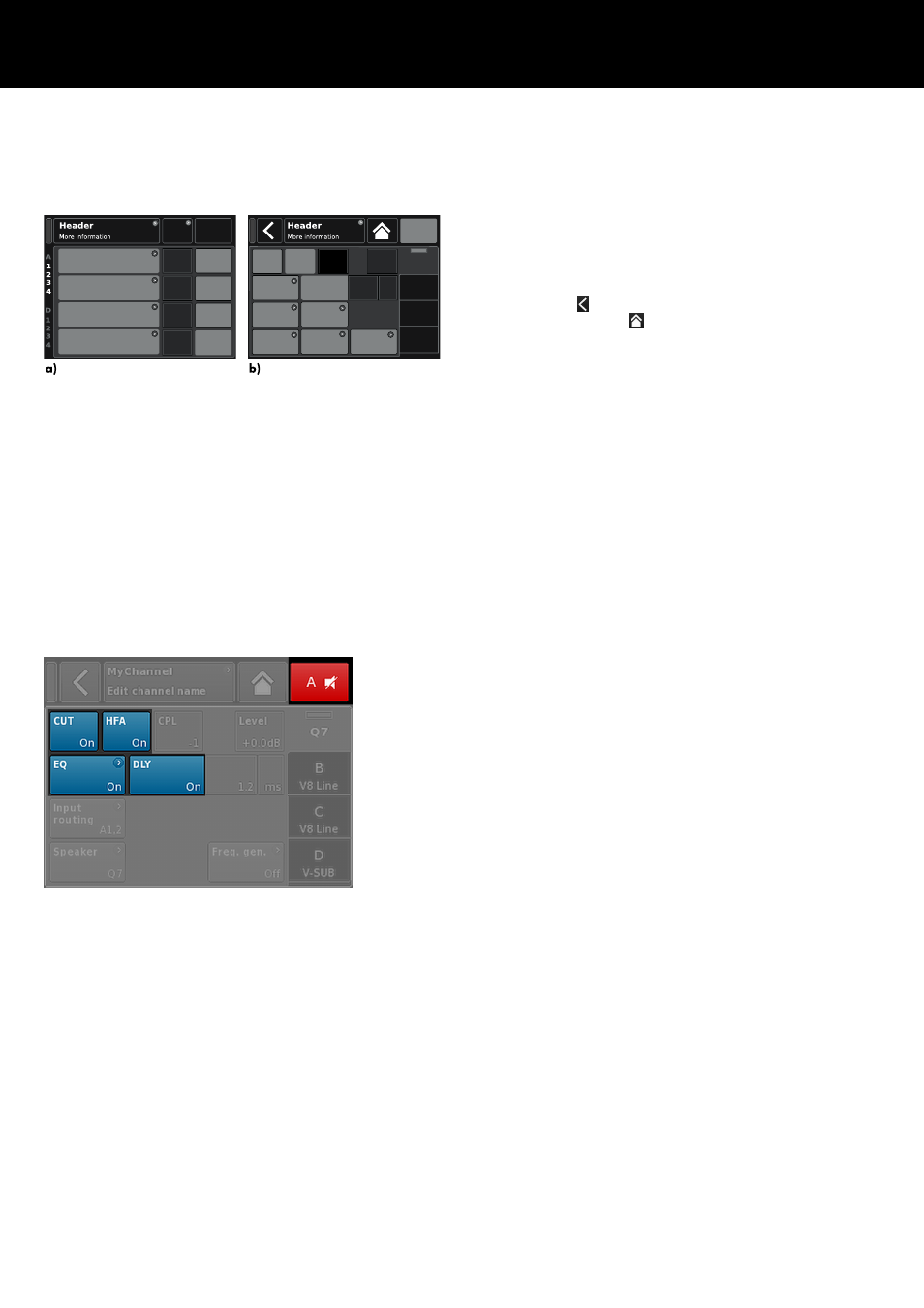

Diseño básico de la pantalla
a) Pantalla Home (Inicio)
b) Pantallas de configuración de Device (Dispositivo) y Channel (Canal)
