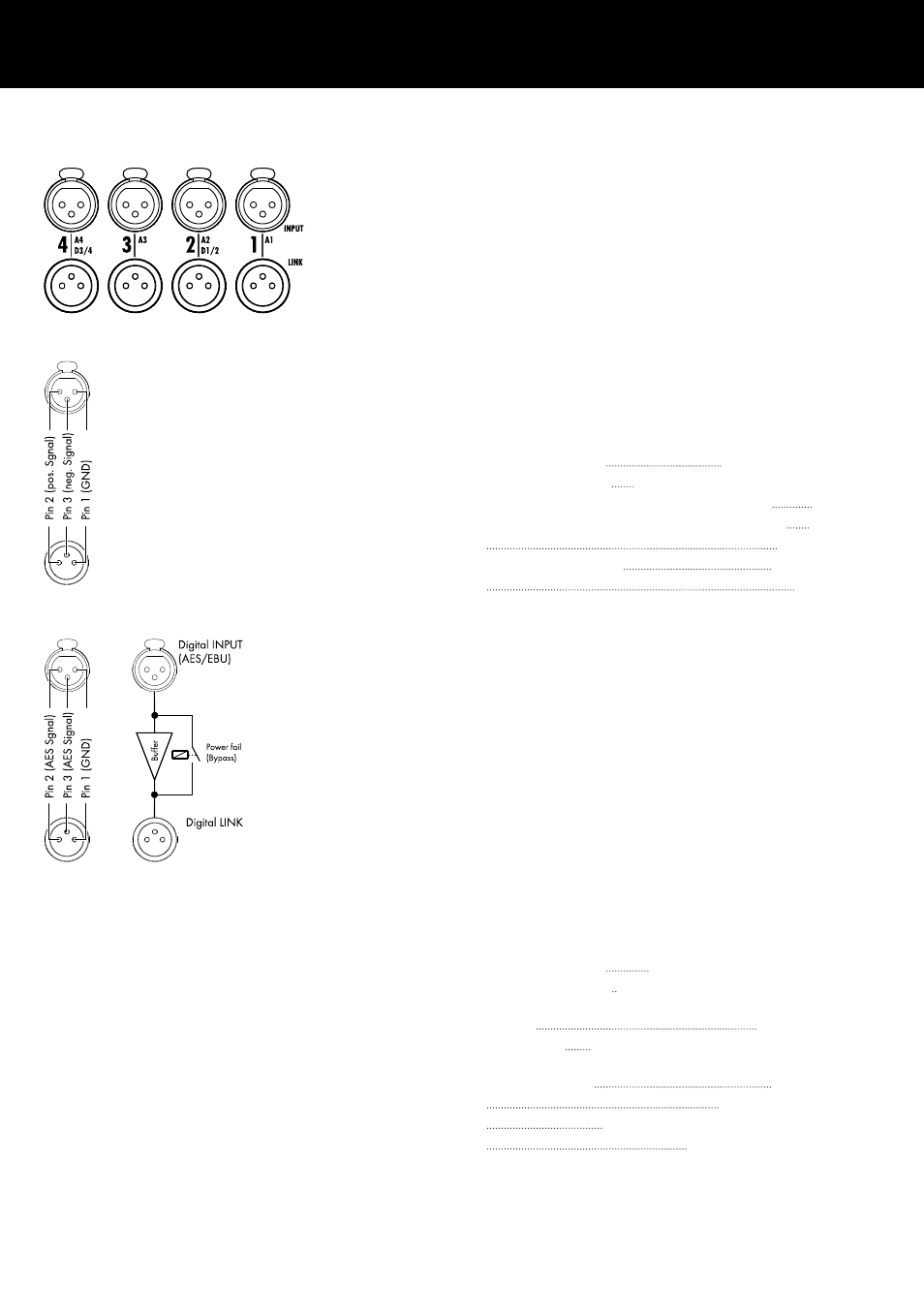

4.3.2. Conectores INPUT y LINK de audio
Todas las conexiones de salida INPUT y LINK de señal 1-4 están
situadas en el panel posterior.
Estos conectores pueden configurarse como cuatro entradas ana‐
lógicas, dos canales analógicos y dos canales AES o cuatro
canales AES (consulte Þ Capítulo 9.2. "Input" en la página 36).
Cada canal de entrada se puede encaminar hacia cualquiera de
los canales de salida de A a D (consulte Þ Capítulo 10.6. "Input
routing" en la página 58).
INPUT y LINK analógicos (A1 - A4)
Se proporciona un conector de entrada XLR hembra de tres pines
para cada canal. El conector de entrada XLR macho de tres pines,
cableado en paralelo, se utiliza para alimentar la señal de
entrada en el siguiente dispositivo de la cadena de señal.
Especificaciones
Asignaciones de pines 1 = GND, 2 = pos., 3 = neg.
Impedancia de entrada 38 kiloohmios, balanceados electrónicamente
Rechazo de modo común (CMRR a 100 Hz/10 kHz) > 70/50 dB
Nivel máximo de entrada (balanceado/no balanceado) +25/17 dBu
+27 dBu a 0 dBFS
LINK analógico (A1 - A4) XLR de 3 pin macho
paralelo a input
INPUT y LINK digitales (D1/2 - D3/4)
Los conectores de entrada 2 (D1/2) y 4 (D3/4) pueden configu‐
rarse como entradas AES/EBU (AES 3) individualmente.
Nota: Al configurar las entradas digitales, los conectores res‐
tantes de entrada y salidas de conexión 1 (A1) o 3 (A3)
están desactivados.
La salida LINK digital correspondiente (2/4) se puede utilizar
para alimentar una señal regenerada de entrada para el siguiente
dispositivo en la cadena de señal. La forma de la señal (los frentes
anteriores y posteriores de la señal) y el nivel de presión se rege‐
nerarán con un amplificador compensador analógico.
Se incorpora un relé para impedir que la caída de tensión inte‐
rrumpa la cadena de señal si se produce una interrupción del
suministro eléctrico. En esta situación, la señal de entrada digital
evita el amplificador de señal analógica y se enruta directamente
a la salida LINK.
Especificaciones
Asignaciones de pines 1 = GND, 2 = AES Signal, 3 = AES Signal
Impedancia de entrada 110 ohmios, balanceada mediante transfor‐
mador
Muestreo 48 / 96 kHz / 2 Ch/n
Sincronización Word-Sync: PLL bloqueado en la fuente (modo
esclavo)
LINK digital (salida) XLR de 3 pin macho
balanceado electrónicamente
almacenamiento de señal analógica (actualización)
Relé para caída de tensión (Bypass)
