4.3.5. CAN (CAN-Bus)
El dispositivo está equipado con una interfaz de control remoto en
serie de dos hilos que transmite las señales CAN-Bus para habilitar
el control remoto con las interfaces R60 USB to CAN o R70
Ethernet to CAN de d&b.
Nota: Se ofrece una descripción detallada del control
remoto a través de la Red de control remoto (CAN-Bus) de
d&b en el documento de información técnica TI 312 (d&b
código D5312.E), que puede descargarse en el sitio web de
d&b en www.dbaudio.com .
Todos los pines de ambos conectores, RJ 45, están cableados en
paralelo y permiten que se utilicen como entrada o salida. Si la
red de control remoto es del tipo "topología de bus o en anillo", se
utiliza un conector para la señal entrante y el segundo conector
permite la conexión directa con otro dispositivo (conexión en
cadena) o como terminación de la red CAN-Bus.

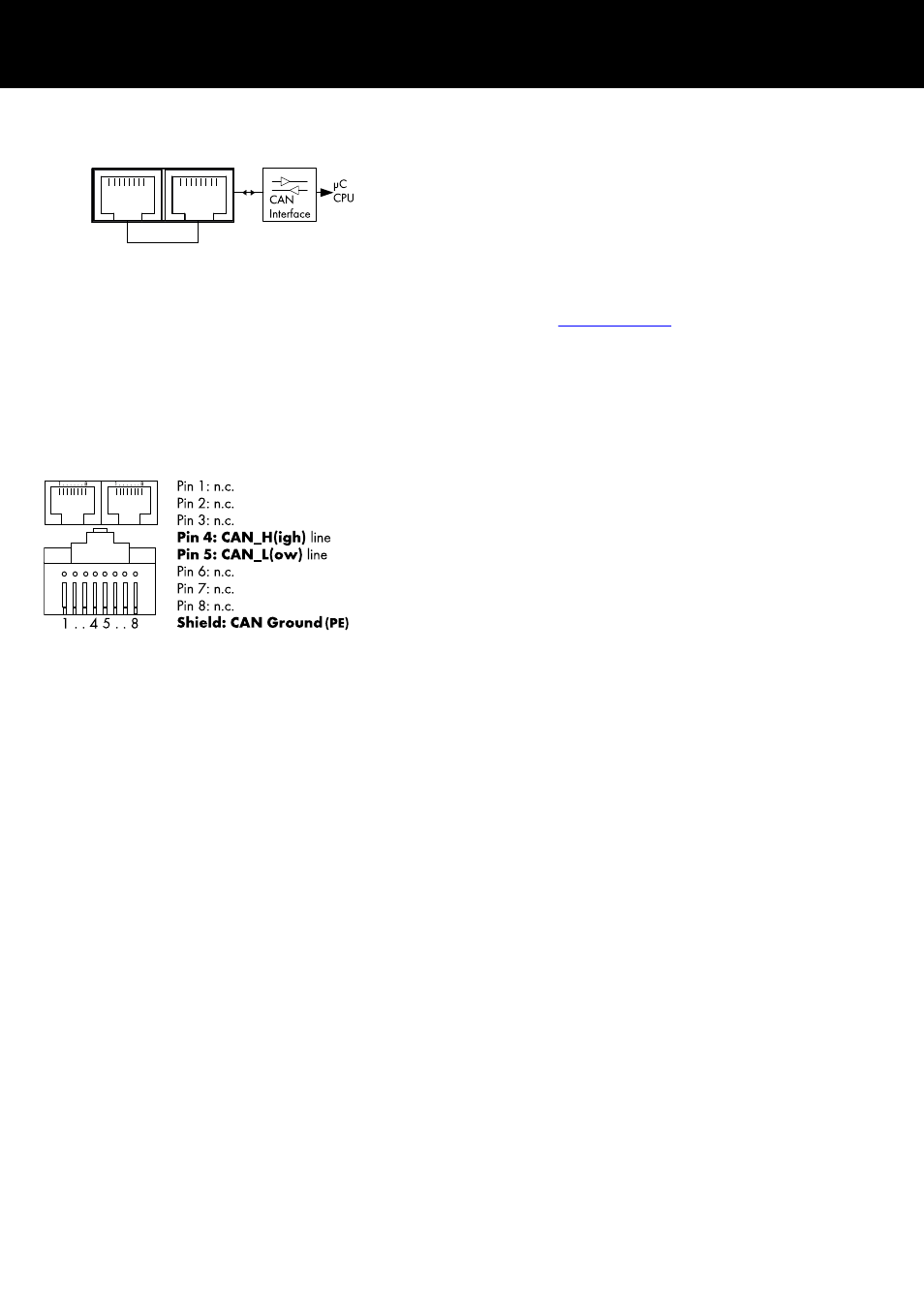

Asignaciones de pines
En este gráfico se muestran las asignaciones de pines tanto de las
tomas RJ 45 como de los conectores de cable.
Nota: Las conexiones para CAN-Bus están referenciados físi‐
camente a masa (tierra). "CAN Ground" se enruta a
través del blindaje del cable y conectados físicamente a
PE.
Dentro de la red CAN-Bus, deben utilizarse cables blindados
y conectores RJ 45 (carcasa metálica) blindados, mientras
que el blindaje del cable debe estar conectado a ambos
lados del conector RJ 45.
CAN
